Wechseln Des Sprühkopfes - Awh Tanko Rt Betriebs- Und Montageanleitung

Um Beschädigungen am Zentrallager zu vermeiden, wird zur Montage des Zentrallagers auf
die Kolbenstange der Einsatz eines Montagekonus (A) empfohlen. Dieser ist bei der
Armaturenwerk Hötensleben GmbH unter der Artikelnummer 664MW03010020 erhältlich.
1.11

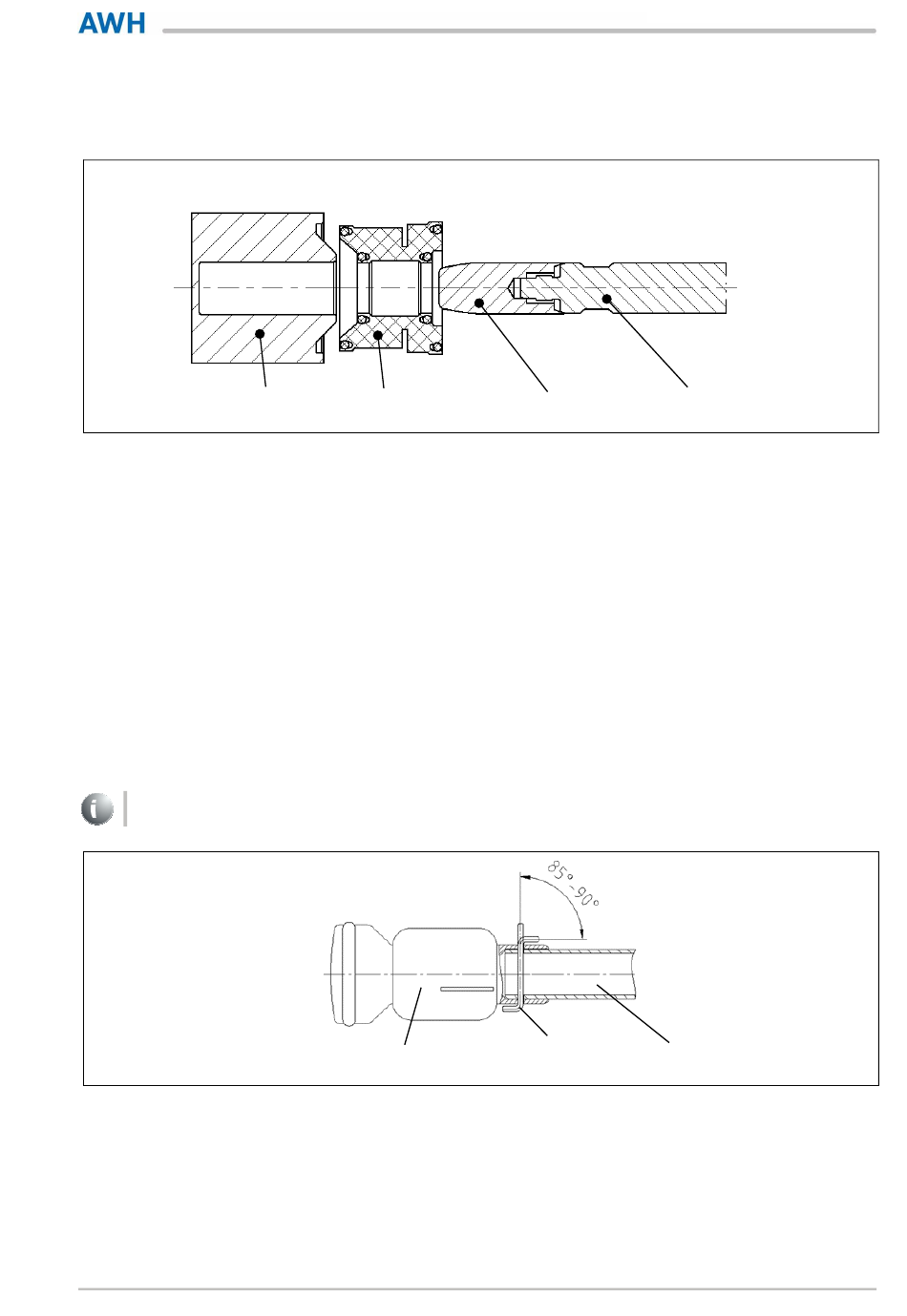

Abbildung 7.4-6: Übersicht Montage Zentrallager mit Montagekonus
e). Zentrieradapter durch Rechtsdrehen mit der Kolbenstange verschrauben. Anzugsmomente
nach Tabelle 7.5-1
Gewindestift (1.24) mit der PTFE-Scheibe (1.25) festdrehen
(Anzugsdrehmoment siehe
Bei Beschädigung oder Verlust PTFE-Scheibe ersetzen.
11. Kolbenstange mit Zentrieradapter und Sprühkopf mit Sprühkopf voran in Hydrorohr stecken.
12. Zentrallager bis zum Anschlag (Zentrallagerhalteblech, 1.12) in Hydrorohr drücken.
13. Pneumatikrohr auf die Kolbenstange schieben und Pneumatikrohr und Hydrorohr mit Klammer
(1.22) verbinden und mit Mutter (1.23) sichern. Anzugsmomente in
7.4.4 Wechseln des Sprühkopfes
Eine Liste mit Ersatzteilen ist in
Abbildung 7.4-7: Darstellung Sicherungsstift
1. Abschnitt 7.4.3 Punkt 1) bis 2) befolgen.
2. Sicherungsstift (2.06) aufbiegen bzw. ein umgebogenes Ende abkneifen. Sicherungsstift entfernen.
Sprühkopf (2) vom Zentrieradapter (1.20) abziehen.
74/97
1.11
beachten.
Tabelle 7.5-1).
Tabelle 7.5-1
2
Original-Betriebs-/Montageanleitung 2020/12
Retraktorsystem TANKO-RT/-RTS
A
Tabelle 7.5-1
aufgeführt.
2.06
1.20
1.02
beachten.
7 Instandhaltung
