Retraktorsystem TANKO-RT/-RTS
Anwendungsbeispiele der Retractoren TANKO-RT und TANKO-RTS
Tanks, Silos, Fässer, Container, Rohrleitungen, Trockner, Zentrifugen, Rührwerke, Vakuumbehälter,
Sprühtürme, Containerwaschanlagen, Fermenter, Filter, Mischkessel und Horizontaltrockner.
Abmessungen und Gewichte

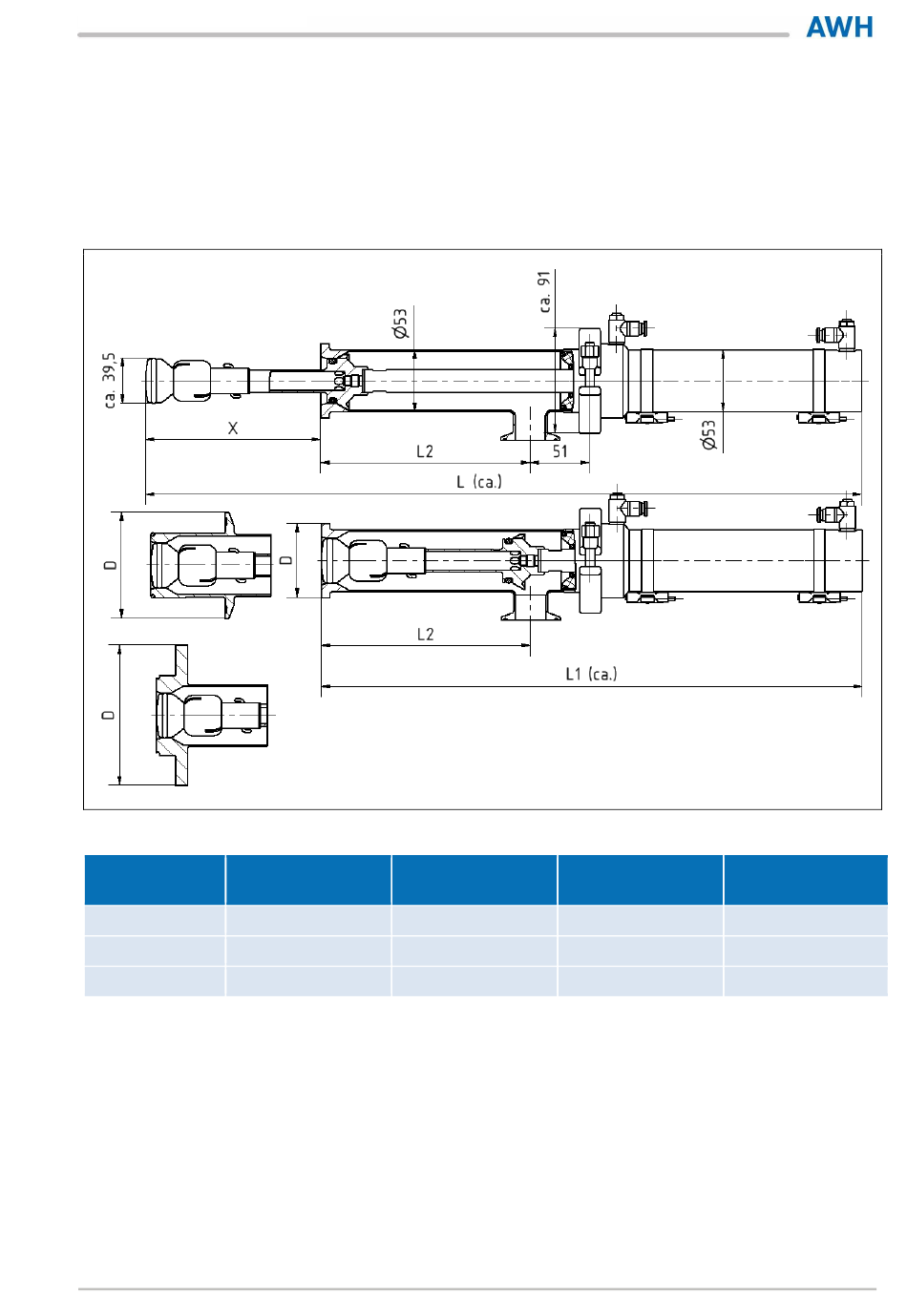

Abbildung 3.1-3: Beispieldarstellung Schweiß-Prozessanbindung
Abmaße gemäß
Abbildung 3.3.1
L [mm]
L1 [mm]
L2 [mm]
Tabelle 3.1-1: Abmaße
3 Aufbau und Funktion
Hub 100 Hub 150
463
363
180
Original-Betriebs-/Montageanleitung 2020/12
Hub 250
613 913
463 663
230 330
Hub 500
nur TANKO-RT
1663
1163
580
23/97
