Retraktorsystem TANKO-RT/-RTS
An der Verbindungsstelle Pneumatikrohr - Hydrorohr befindet sich ein Clamp-Anschluss 2 ½" zur
Verbindung beider Geräteteile.
Das Hydrorohr mit Prozessanschluss [PA] und Medienanschluss [MA] stellt den Hydroteil dar. Im
Hydrorohr befindet sich der Zentrieradapter zur Aufnahme des Sprühkopfes und Zuführung des
Reinigungsmediums.
Am Hydrorohr zur Aufnahme des Sprühkopfes befindet sich der Prozessanschluss, um das Gerät am
vorgesehenen Behälter befestigen zu können.
Der Anschluss der Kolbenstange an den Zentrieradapter ist über eine Cliponverbindung mittels
Drahtsicherungsstift realisiert.
Es gibt 5 Varianten des Sprühkopfes, Typ A, B, C, D und S. Die Typen A, B, C und D sind rotierende
Sprühköpfe und unterscheiden sich durch die Breite der Sprühschlitze und damit im Verbrauch (siehe
Abbildung 3.3-1). Der Sprühwinkel der Typen A bis D beträgt 270° in Richtung des Retractorsystems.
Typ S ist ein statischer Sprühkopf, der in Verbindung mit dem Retractorsystem TANKO-RTS dazu
geeignet ist gezielt einen bestimmten Bereich im Behälter zu reinigen. Der Bereich vor dem Sprühkopf
wird funktionsbedingt durch die Form des Kopfes und der schließenden Funktion des Retractors nicht
mit Reinigungsmittel besprüht.
Statischer Sprühkopf

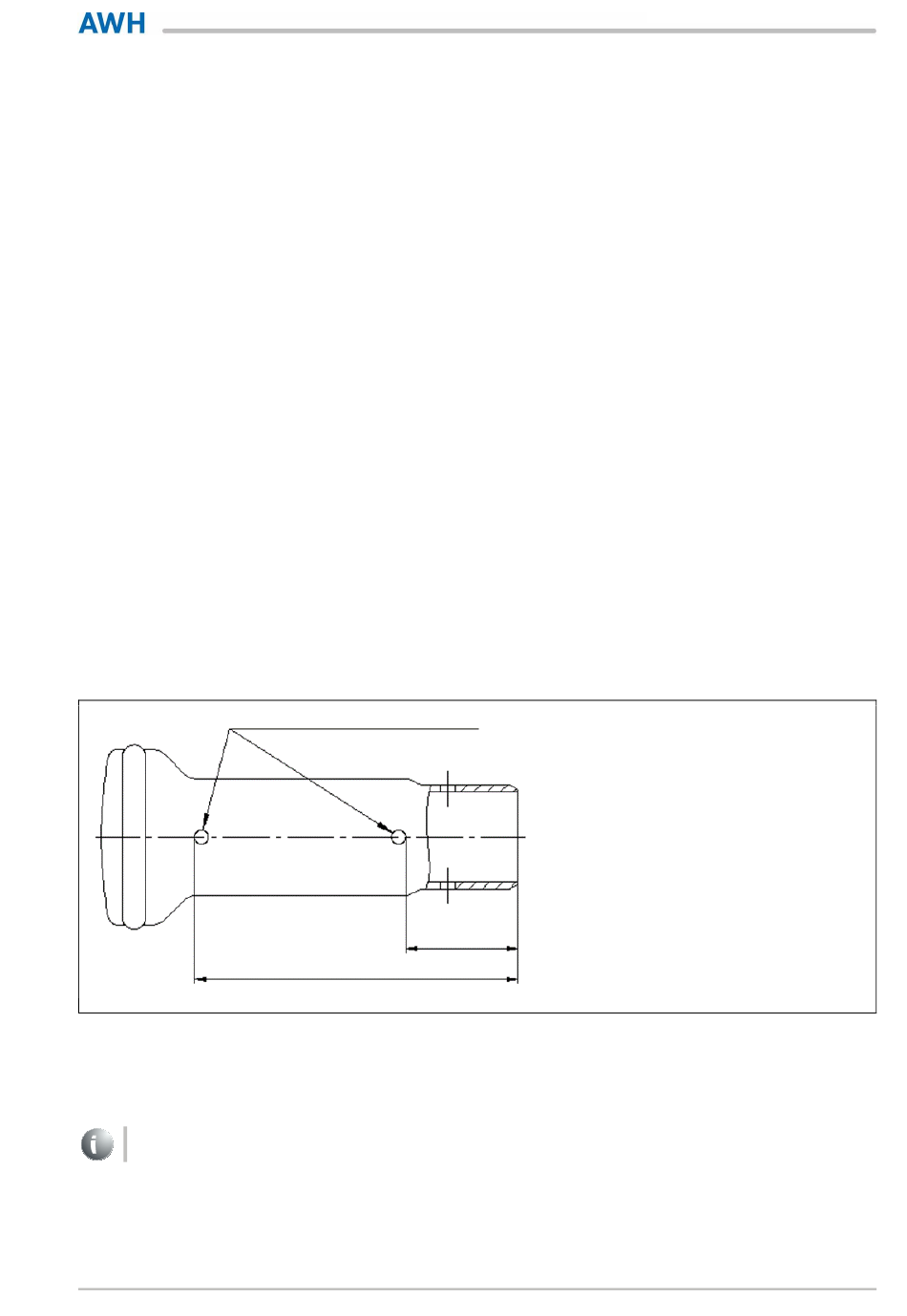

Der statische Sprühkopf ist in Abbildung 3.1-2 als Rohling ohne Sprüh- bzw. Entleerungsbohrungen
dargestellt. Die Anzahl, Lage, Ausrichtung und Durchmesser der Bohrungen sind vom Anwender je nach
Bedarf selbst festzulegen. Anzahl und Durchmesser müssen dabei so ausgeführt werden, dass der
maximale Durchfluss von 10 m³/h bei dem maximalen Mediumsdruck von 8 bar nicht überschritten
wird.
Sprüh- und Entleerungsbohrungen kundenseitig
min. 24
max. 69
Abbildung 3.1-2: Statischer Sprühkopf, Grenzmaße für Bohrungen
Der Anschluss des Sprühkopfes an die Kolbenstange erfolgt über einen Sicherungsstift.
Der TANKO-RT/-RTS ist so konstruiert und gebaut, dass er keine Schmierung benötigt.
Das Gerät ist aus Edelstahl gefertigt und wurde ausschließlich für die industrielle und gewerbliche
Nutzung entwickelt, konstruiert und gebaut. Für verschiedene Einsatzzwecke und Behältergrößen steht
das Gerät in mehreren Varianten zur Verfügung.
22/97
Original-Betriebs-/Montageanleitung 2020/12 3 Aufbau und Funktion
