Retraktorsystem TANKO-RT/-RTS
Es wird empfohlen für die Montage zwei Personen einzusetzen.

5.2.1 Schnittstellen

M

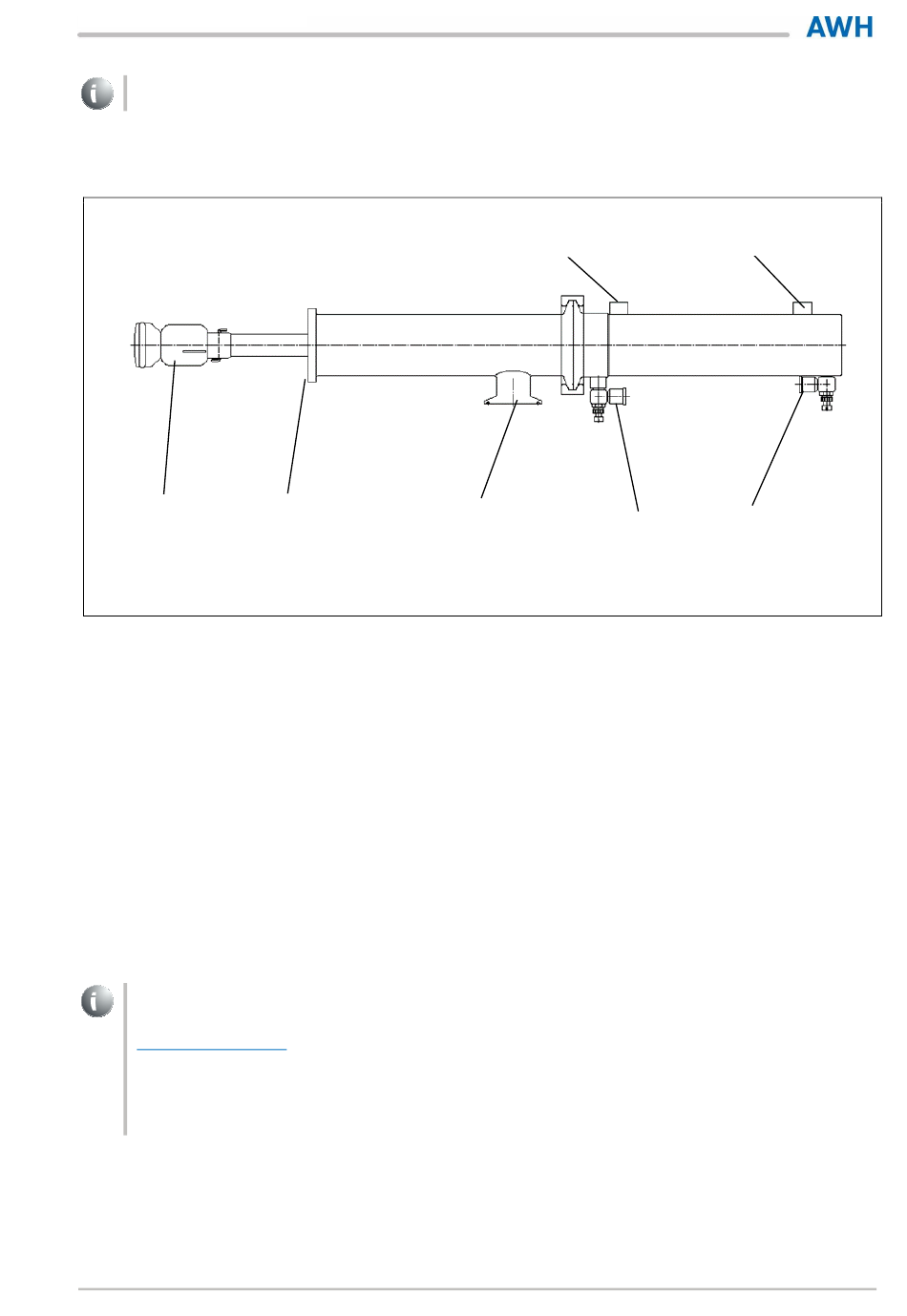

Abbildung 5.2-1: Schnittstellen des Gerätes
Es befinden sich folgende Schnittstellen am Reinigungsgerät:
A Prozessanschluss [PA], (Ausführung nach Auftrag)
B Medienanschluss [MA], Zuführung Reinigungsmedium, (Ausführung nach Auftrag)
D Drucklufteinspeisung am Arbeitszylinder zum Ausfahren des Sprühkopfes
E Drucklufteinspeisung am Arbeitszylinder zum Einfahren des Sprühkopfes
F Endlagenschalter Arbeitszylinder „ausgefahren"
G Endlagenschalter Arbeitszylinder „eingefahren"
M Sprühkopf, (Ausführung nach Auftrag)

5.2.2 Einbaulage

Die Einbauposition des TANKO-RT/RTS ist frei wählbar.
Bei Abweichung von senkrechter Einbaulage sind die Retractoren mit geeigneten Rohrschellen
abzufangen/zu stützen (siehe AWH Katalog „Rohre und Montagezubehör" unter
http://www.awh.eu), empfohlen ab einer Hublänge größer 250 mm.
Die Befestigung der Rohrschelle ist in der Nähe des Druckluftanschlusses am hinteren Ende
des Pneumatikzylinders, vorzunehmen, sonst besteht die Gefahr der Beschädigung des
Pneumatikrohres.
5 Installation
A
Original-Betriebs-/Montageanleitung 2020/12
F
B
E
G
D
39/97
