Retraktorsystem TANKO-RT/-RTS

3 Aufbau und Funktion

3.1 Aufbau

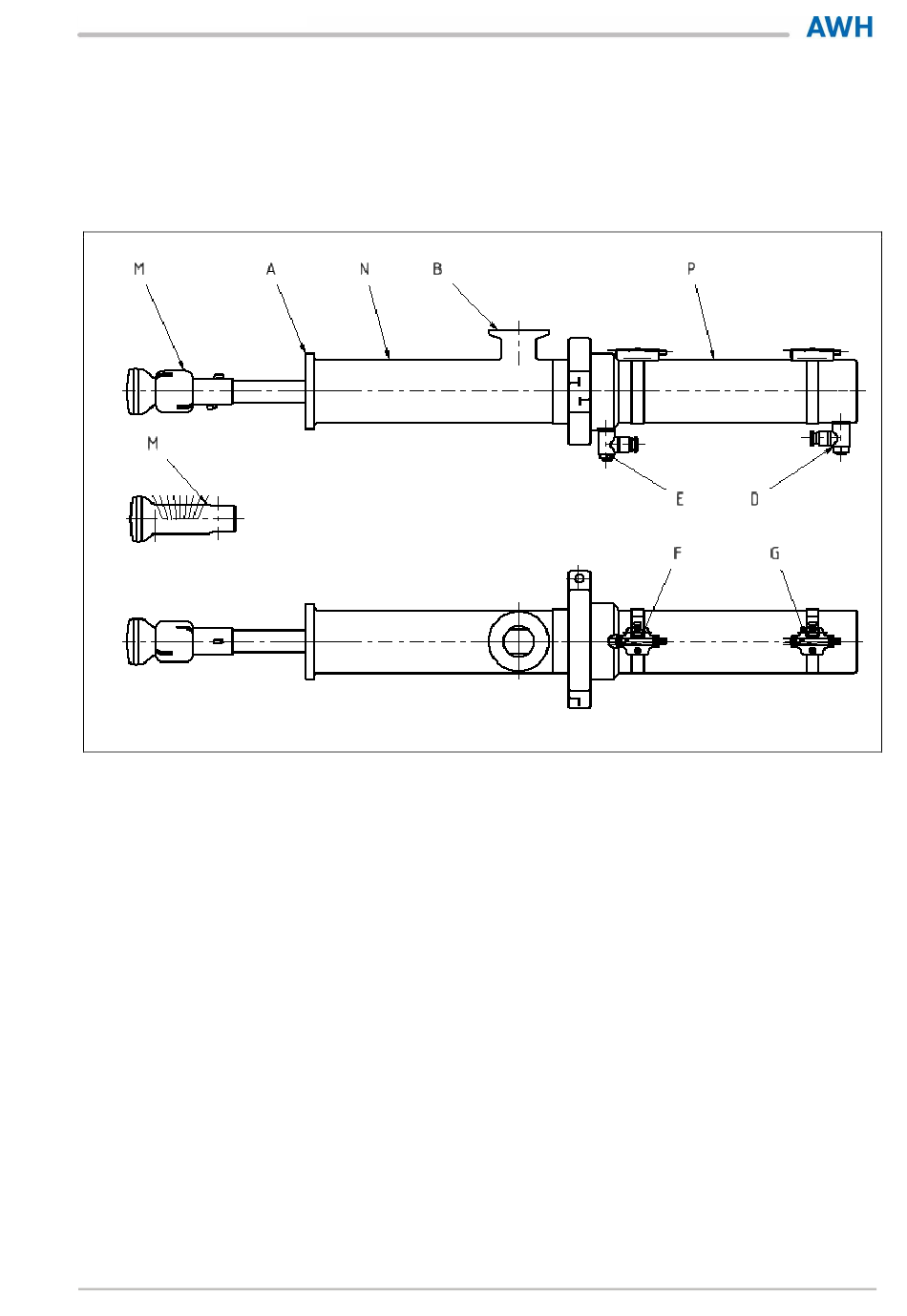

Abbildung 3.1-1: Allgemeiner Aufbau

Die pneumatisch angetriebenen Reinigungsgeräte TANKO-RT-100/150/250/500 und TANKO-RTS-
100/150/250 (verdrehgesicherte Ausführung) bestehen aus folgenden Hauptkomponenten
A Prozessanschluss [PA]
B Medienanschluss [MA] (Reinigungsmittelzufuhr)
D Pneumatikanschluss Druckluftzufuhr „Arbeitszylinder ausfahren"
E Pneumatikanschluss Druckluftzufuhr „Arbeitszylinder einfahren"
F Endlagenschalter „Arbeitszylinder ausgefahren"
G Endlagenschalter „Arbeitszylinder eingefahren"
N Hydrorohr zur Aufnahme des Sprühkopfes
M Sprühkopf, rotierend Typ A, B, C, oder D / alternativ starrer Sprühkopf Typ S
bei verdrehgesicherter Ausführung TANKO-RTS
P Arbeitszylinder, pneumatischer Antrieb mit 2 Endlagenschaltern (Position:
offen/geschlossen)
Der Arbeitszylinder bildet den Pneumatikteil.
Die Druckluftversorgung des Arbeitszylinders erfolgt über zwei Drosselrückschlagventile. Diese sind an
der Außenseite des Arbeitszylinders angebracht.
.
