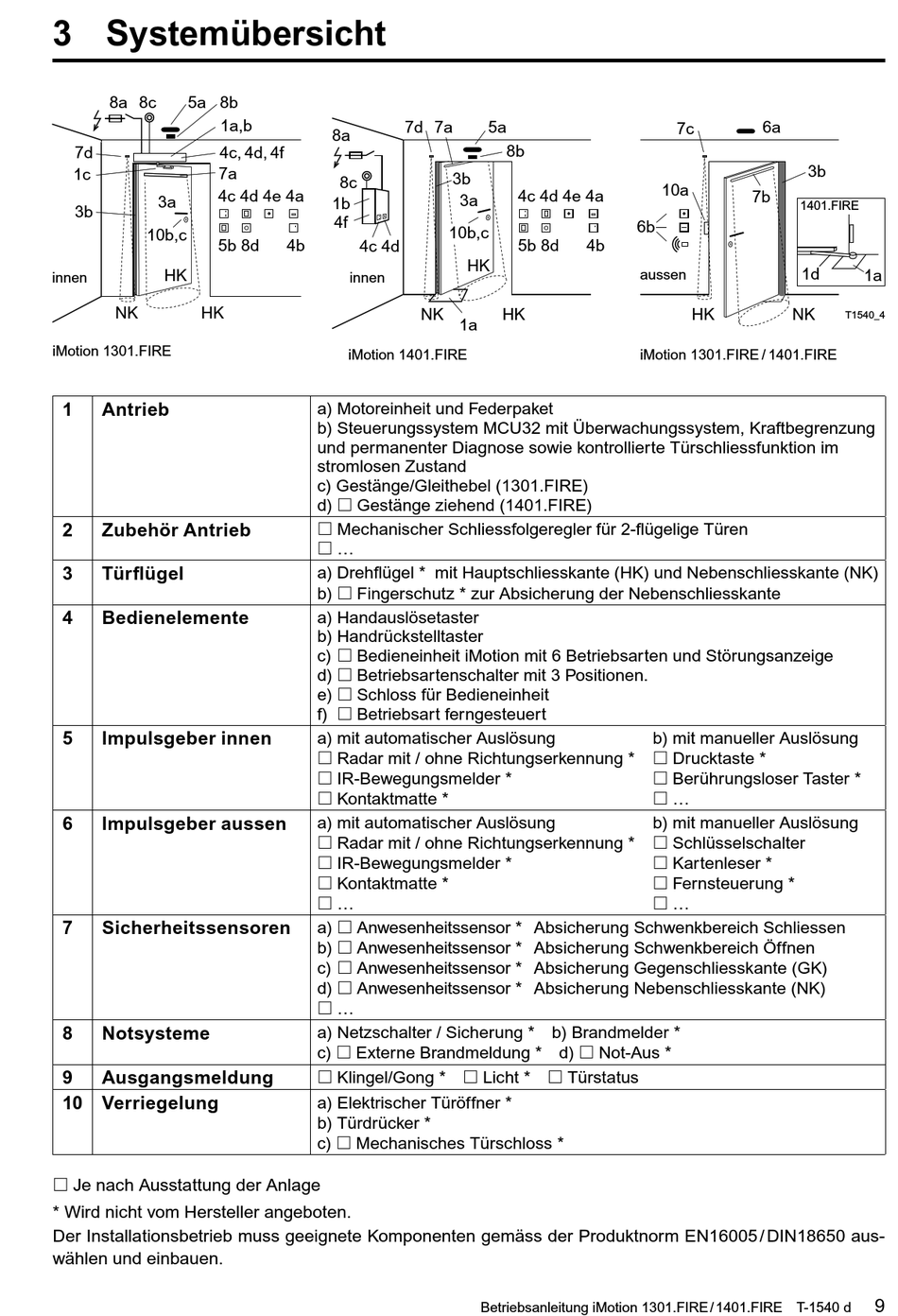

3 Systemübersicht
8a 8c
5a 8b
1a,b
7d
4c, 4d, 4f
7a
1c
4c 4d 4e 4a
3a
3b
10b,c
5b 8d
HK
innen
NK
HK
iMotion 1301.FIRE
1
Antrieb
2
Zubehör Antrieb
3
Türflügel
4
Bedienelemente
5
Impulsgeber innen
6
Impulsgeber aussen
7
Sicherheitssensoren
8
Notsysteme
9
Ausgangsmeldung
10 Verriegelung
£ Je nach Ausstattung der Anlage
* Wird nicht vom Hersteller angeboten.
Der Installationsbetrieb muss geeignete Komponenten gemäss der Produktnorm EN16005 / DIN18650 aus-
wählen und einbauen.
7d
7a
8a
3b
8c
1b
4f
10b,c
4b
4c 4d
innen
NK
iMotion 1401.FIRE
a) Motoreinheit und Federpaket
b) Steuerungssystem MCU32 mit Überwachungssystem, Kraftbegrenzung
und permanenter Diagnose sowie kontrollierte Türschliessfunktion im
stromlosen Zustand
c) Gestänge/Gleithebel (1301.FIRE)
d) £ Gestänge ziehend (1401.FIRE)
£ Mechanischer Schliessfolgeregler für 2-flügelige Türen
£ ...
a) Drehflügel * mit Hauptschliesskante (HK) und Nebenschliesskante (NK)
b) £ Fingerschutz * zur Absicherung der Nebenschliesskante
a) Handauslösetaster
b) Handrückstelltaster
c) £ Bedieneinheit iMotion mit 6 Betriebsarten und Störungsanzeige
d) £ Betriebsartenschalter mit 3 Positionen.
e) £ Schloss für Bedieneinheit
f) £ Betriebsart ferngesteuert
a) mit automatischer Auslösung
£ Radar mit / ohne Richtungserkennung * £ Drucktaste *
£ IR-Bewegungsmelder *
£ Kontaktmatte *
a) mit automatischer Auslösung
£ Radar mit / ohne Richtungserkennung * £ Schlüsselschalter
£ IR-Bewegungsmelder *
£ Kontaktmatte *
£ ...
a) £ Anwesenheitssensor * Absicherung Schwenkbereich Schliessen
b) £ Anwesenheitssensor * Absicherung Schwenkbereich Öffnen
c) £ Anwesenheitssensor * Absicherung Gegenschliesskante (GK)
d) £ Anwesenheitssensor * Absicherung Nebenschliesskante (NK)
£ ...
a) Netzschalter / Sicherung * b) Brandmelder *
c) £ Externe Brandmeldung * d) £ Not-Aus *
£ Klingel/Gong * £ Licht * £ Türstatus
a) Elektrischer Türöffner *
b) Türdrücker *
c) £ Mechanisches Türschloss *
5a
8b
4c 4d 4e 4a
3a
5b 8d
4b
HK
HK
1a
Betriebsanleitung iMotion 1301.FIRE / 1401.FIRE T-1540 d
6a
7c
10a
7b
1401.FIRE
6b
1d
aussen
HK
NK
iMotion 1301.FIRE / 1401.FIRE
b) mit manueller Auslösung
£ Berührungsloser Taster *
£ ...
b) mit manueller Auslösung
£ Kartenleser *
£ Fernsteuerung *
£ ...
3b
1a
T1540_4
9
