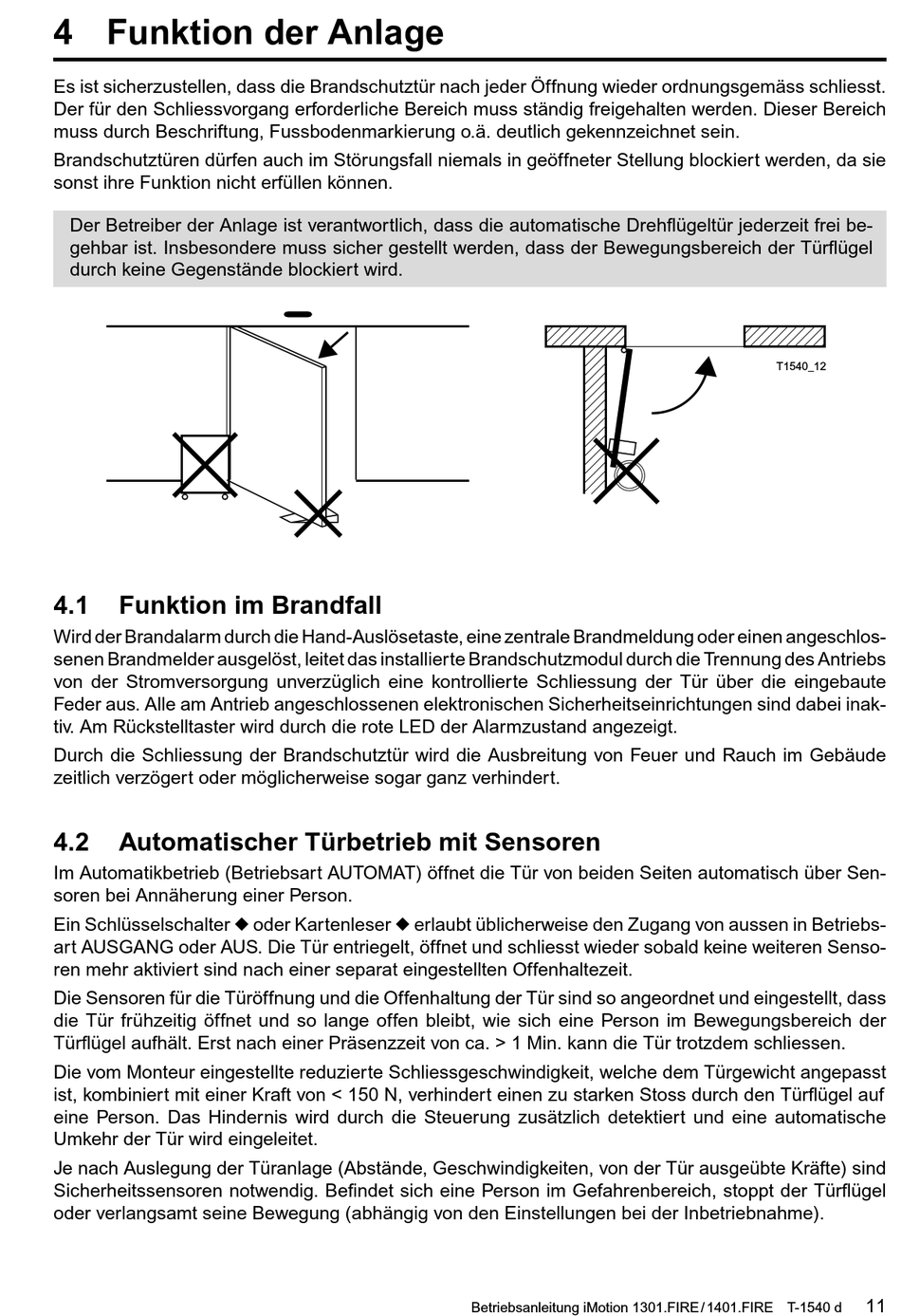

4 Funktion der Anlage

Es ist sicherzustellen, dass die Brandschutztür nach jeder Öffnung wieder ordnungsgemäss schliesst.
Der für den Schliessvorgang erforderliche Bereich muss ständig freigehalten werden. Dieser Bereich
muss durch Beschriftung, Fussbodenmarkierung o.ä. deutlich gekennzeichnet sein.
Brandschutztüren dürfen auch im Störungsfall niemals in geöffneter Stellung blockiert werden, da sie
sonst ihre Funktion nicht erfüllen können.
Der Betreiber der Anlage ist verantwortlich, dass die automatische Drehflügeltür jederzeit frei be-
gehbar ist. Insbesondere muss sicher gestellt werden, dass der Bewegungsbereich der Türflügel
durch keine Gegenstände blockiert wird.
4.1

Funktion im Brandfall

Wird der Brandalarm durch die Hand-Auslösetaste, eine zentrale Brandmeldung oder einen angeschlos-
senen Brandmelder ausgelöst, leitet das installierte Brandschutzmodul durch die Trennung des Antriebs
von der Stromversorgung unverzüglich eine kontrollierte Schliessung der Tür über die eingebaute
Feder aus. Alle am Antrieb angeschlossenen elektronischen Sicherheitseinrichtungen sind dabei inak-
tiv. Am Rückstelltaster wird durch die rote LED der Alarmzustand angezeigt.
Durch die Schliessung der Brandschutztür wird die Ausbreitung von Feuer und Rauch im Gebäude
zeitlich verzögert oder möglicherweise sogar ganz verhindert.
4.2 Automatischer Türbetrieb mit Sensoren
Im Automatikbetrieb (Betriebsart AUTOMAT) öffnet die Tür von beiden Seiten automatisch über Sen-
soren bei Annäherung einer Person.
Ein Schlüsselschalter u oder Kartenleser u erlaubt üblicherweise den Zugang von aussen in Betriebs-
art AUSGANG oder AUS. Die Tür entriegelt, öffnet und schliesst wieder sobald keine weiteren Senso-
ren mehr aktiviert sind nach einer separat eingestellten Offenhaltezeit.
Die Sensoren für die Türöffnung und die Offenhaltung der Tür sind so angeordnet und eingestellt, dass
die Tür frühzeitig öffnet und so lange offen bleibt, wie sich eine Person im Bewegungsbereich der
Türflügel aufhält. Erst nach einer Präsenzzeit von ca. > 1 Min. kann die Tür trotzdem schliessen.
Die vom Monteur eingestellte reduzierte Schliessgeschwindigkeit, welche dem Türgewicht angepasst
ist, kombiniert mit einer Kraft von < 150 N, verhindert einen zu starken Stoss durch den Türflügel auf
eine Person. Das Hindernis wird durch die Steuerung zusätzlich detektiert und eine automatische
Umkehr der Tür wird eingeleitet.
Je nach Auslegung der Türanlage (Abstände, Geschwindigkeiten, von der Tür ausgeübte Kräfte) sind
Sicherheitssensoren notwendig. Befindet sich eine Person im Gefahrenbereich, stoppt der Türflügel
oder verlangsamt seine Bewegung (abhängig von den Einstellungen bei der Inbetriebnahme).
