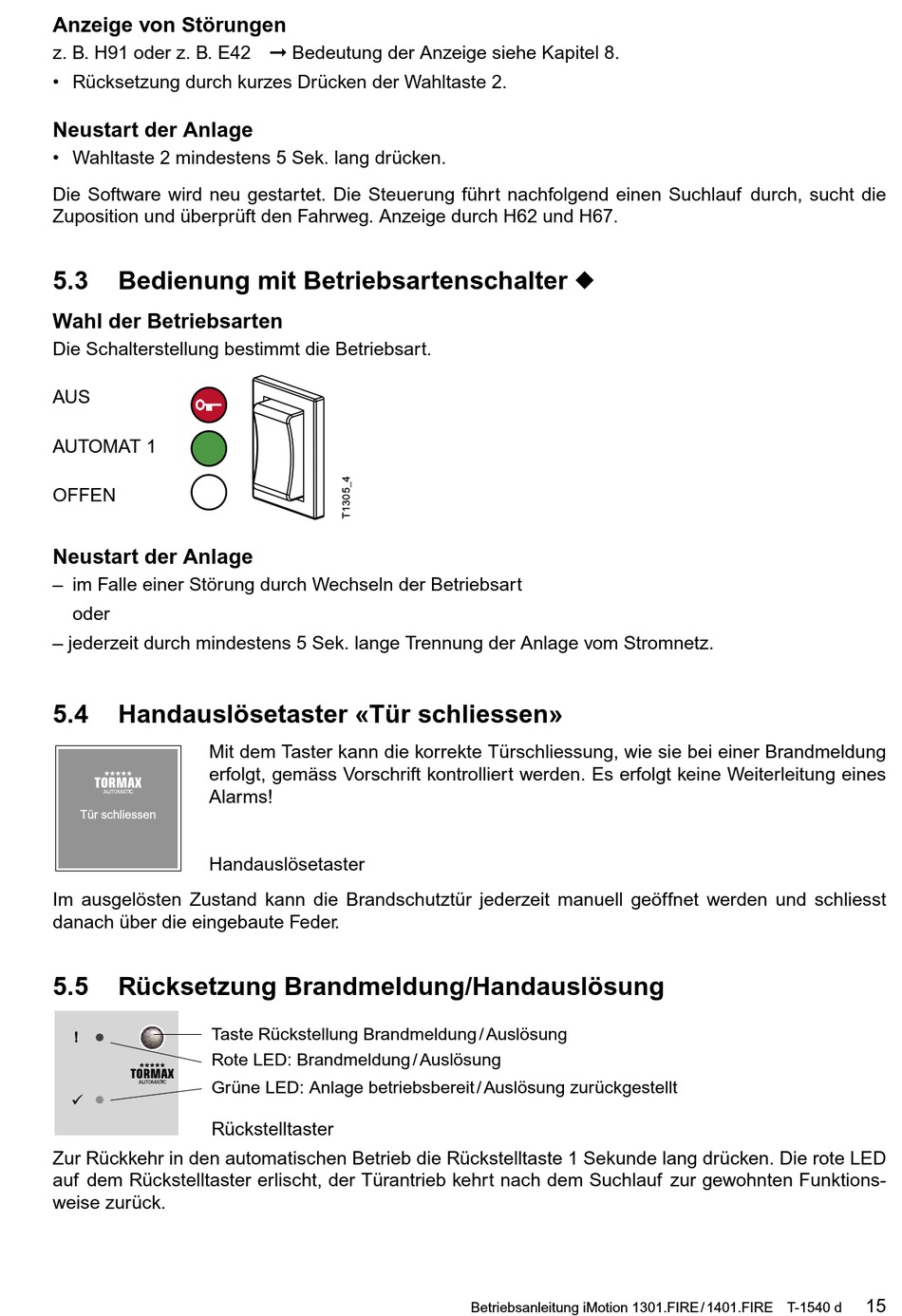

Anzeige von Störungen
z. B. H91 oder z. B. E42 Bedeutung der Anzeige siehe Kapitel 8.
• Rücksetzung durch kurzes Drücken der Wahltaste 2.
Neustart der Anlage
• Wahltaste 2 mindestens 5 Sek. lang drücken.
Die Software wird neu gestartet. Die Steuerung führt nachfolgend einen Suchlauf durch, sucht die
Zuposition und überprüft den Fahrweg. Anzeige durch H62 und H67.
5.3
Bedienung mit Betriebsartenschalter u
Wahl der Betriebsarten
Die Schalterstellung bestimmt die Betriebsart.
AUS
AUTOMAT 1
OFFEN
Neustart der Anlage
– im Falle einer Störung durch Wechseln der Betriebsart
oder
– jederzeit durch mindestens 5 Sek. lange Trennung der Anlage vom Stromnetz.
5.4
Handauslösetaster «Tür schliessen»
Mit dem Taster kann die korrekte Türschliessung, wie sie bei einer Brandmeldung
erfolgt, gemäss Vorschrift kontrolliert werden. Es erfolgt keine Weiterleitung eines
Alarms!
Tür schliessen
Handauslösetaster
T1540_11
Im ausgelösten Zustand kann die Brandschutztür jederzeit manuell geöffnet werden und schliesst
danach über die eingebaute Feder.
5.5
Rücksetzung Brandmeldung/Handauslösung
Taste Rückstellung Brandmeldung / Auslösung
!
Rote LED: Brandmeldung / Auslösung
Grüne LED: Anlage betriebsbereit / Auslösung zurückgestellt
Rückstelltaster
T1540_2
Zur Rückkehr in den automatischen Betrieb die Rückstelltaste 1 Sekunde lang drücken. Die rote LED
auf dem Rückstelltaster erlischt, der Türantrieb kehrt nach dem Suchlauf zur gewohnten Funktions-
weise zurück.
Betriebsanleitung iMotion 1301.FIRE / 1401.FIRE T-1540 d
15
