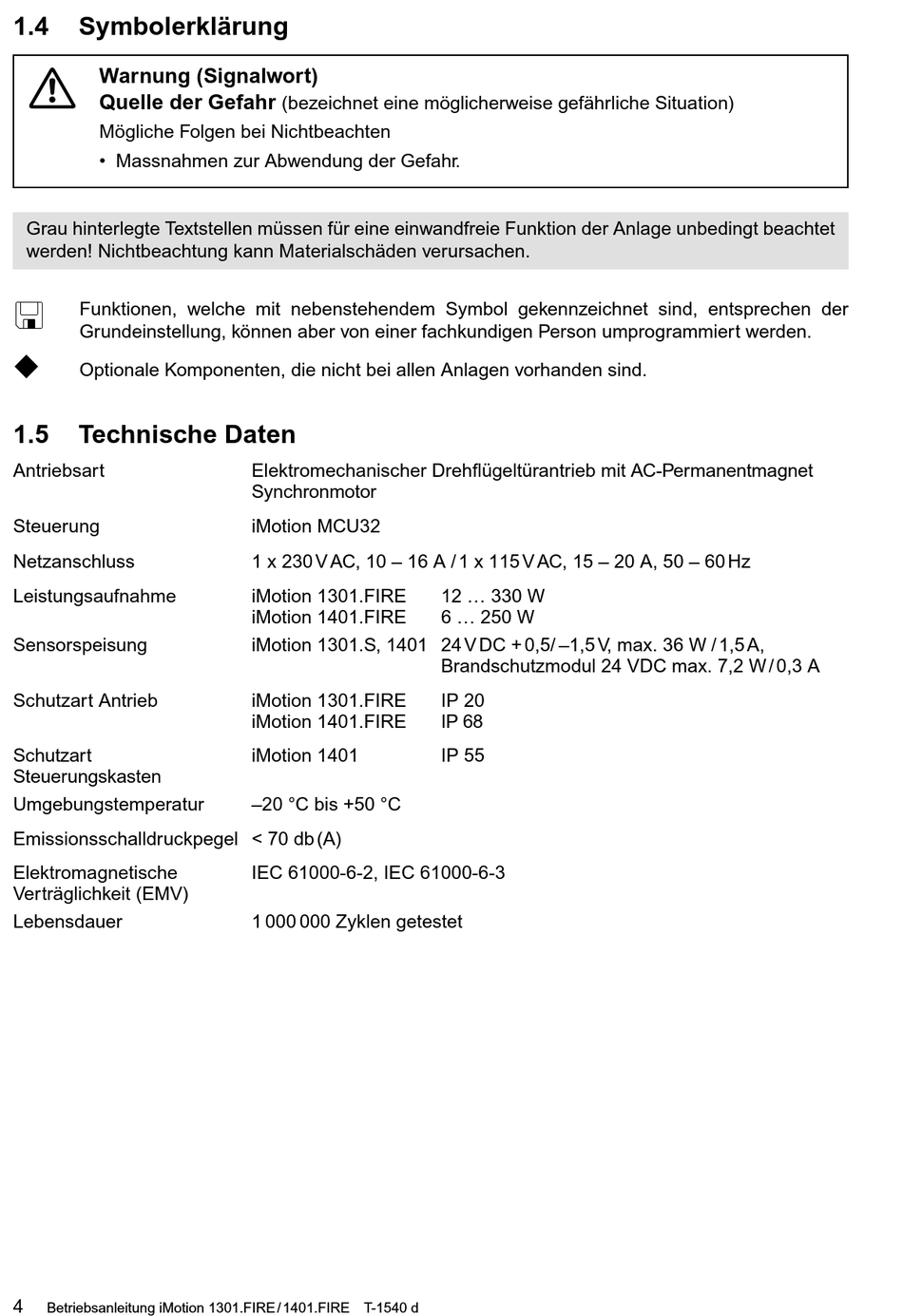

1.4
Symbolerklärung
Warnung (Signalwort)
Quelle der Gefahr
Mögliche Folgen bei Nichtbeachten
• Massnahmen zur Abwendung der Gefahr.
Grau hinterlegte Textstellen müssen für eine einwandfreie Funktion der Anlage unbedingt beachtet
werden! Nichtbeachtung kann Material schäden verur sachen.
<
Funktionen, welche mit nebenstehendem Symbol gekennzeichnet sind, entsprechen der
Grund einstel lung, können aber von einer fachkundigen Person umprogrammiert werden.
Optionale Komponenten, die nicht bei allen Anlagen vorhanden sind.
1.5
Technische Daten
Antriebsart
Steuerung
Netzanschluss
Leistungsaufnahme
Sensorspeisung
Schutzart Antrieb
Schutzart
Steuerungskasten
Umgebungstemperatur
Emissionsschall druckpegel < 70 db (A)
Elektromagnetische
Verträglichkeit (EMV)
Lebensdauer
4
Betriebsanleitung iMotion 1301.FIRE / 1401.FIRE T-1540 d
(bezeichnet eine möglicherweise gefährliche Situation)
Elektromechanischer Drehflügeltürantrieb mit AC-Permanentmagnet
Synchronmotor
iMotion MCU32
1 x 230 V AC, 10 – 16 A / 1 x 115 V AC, 15 – 20 A, 50 – 60 Hz
iMotion 1301.FIRE
iMotion 1401.FIRE
iMotion 1301.S, 1401 24 V DC + 0,5/ –1,5 V, max. 36 W / 1,5 A,
iMotion 1301.FIRE
iMotion 1401.FIRE
iMotion 1401
–20 °C bis +50 °C
IEC 61000-6-2, IEC 61000-6-3
1 000 000 Zyklen getestet
12 ... 330 W
6 ... 250 W
Brandschutzmodul 24 VDC max. 7,2 W / 0,3 A
IP 20
IP 68
IP 55
