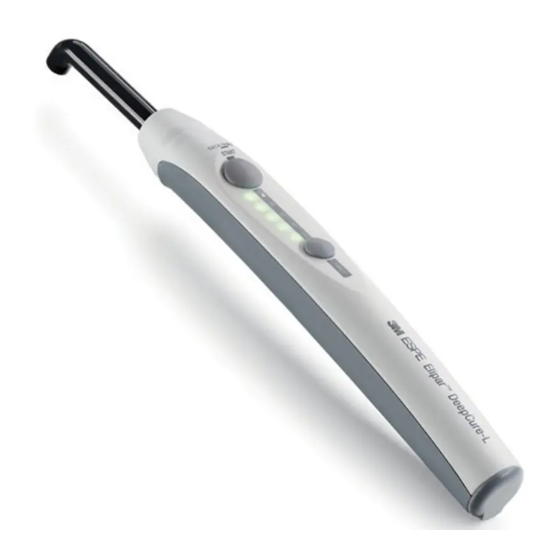

3M Elipar DeepCure-L Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. 3M Anleitungen
  4. Medizinische Ausstattung
  5. Elipar DeepCure-L
  6. Betriebsanleitung

3M Elipar DeepCure-L Betriebsanleitung

Led-lichtgerät
