Convotherm 4 Montageanleitung Seite 41

5 Montage
8.
9.

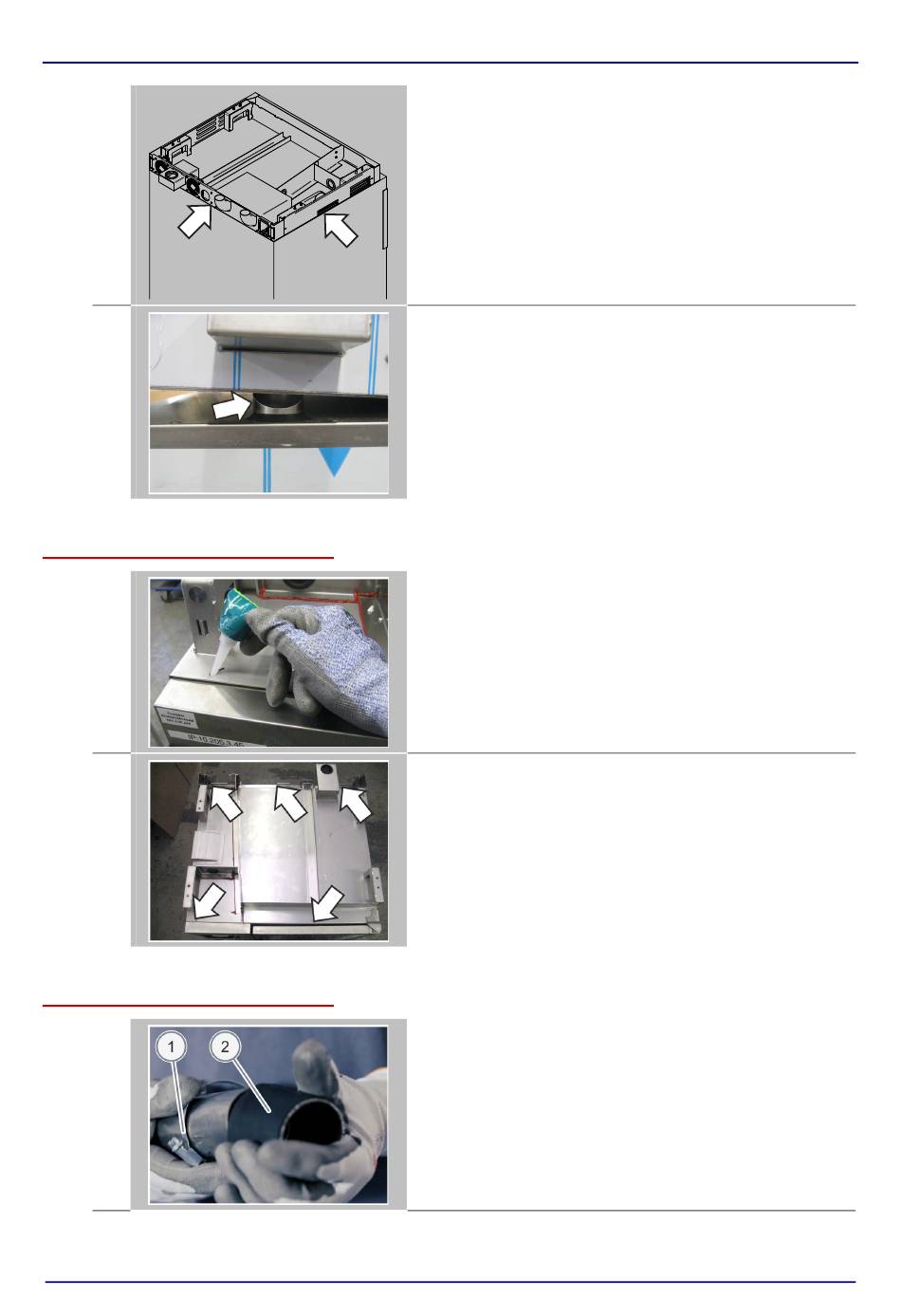

Mitteladapter befestigen
1.
2.
Entfeuchtungskasten montieren
1.a
Montageanleitung
Legen Sie den Mitteladapter auf das untere Gerät.
Positionieren Sie den Mitteladapter.
Fädeln Sie den Mitteladapter vorsichtig am Abluftstutzen
ein.
Achten Sie dabei auf Dichtigkeit am Stutzen
Geben Sie vor dem Ansetzen der Schrauben Silikon in
die Bohrlöcher.
Schrauben Sie den Mitteladapter mit den 5 mitgelieferten
Senkschrauben fest.
Kleben Sie dabei alle 5 Senkschrauben mit Silikon was-
serdicht ein, um Wassereintritt in das untere Gerät zu
verhindern.
Es liegen für die unterschiedlichen Varianten des Stapel-
kits passende Schauben bei. Verwenden Sie je nach
Variante Blechschrauben, bzw. metrische Schrauben.
10.10/10.20
Stecken Sie den Schlauchbinder (1) und die Schlauch-
manschette (2) auf das Ansaugrohr.
