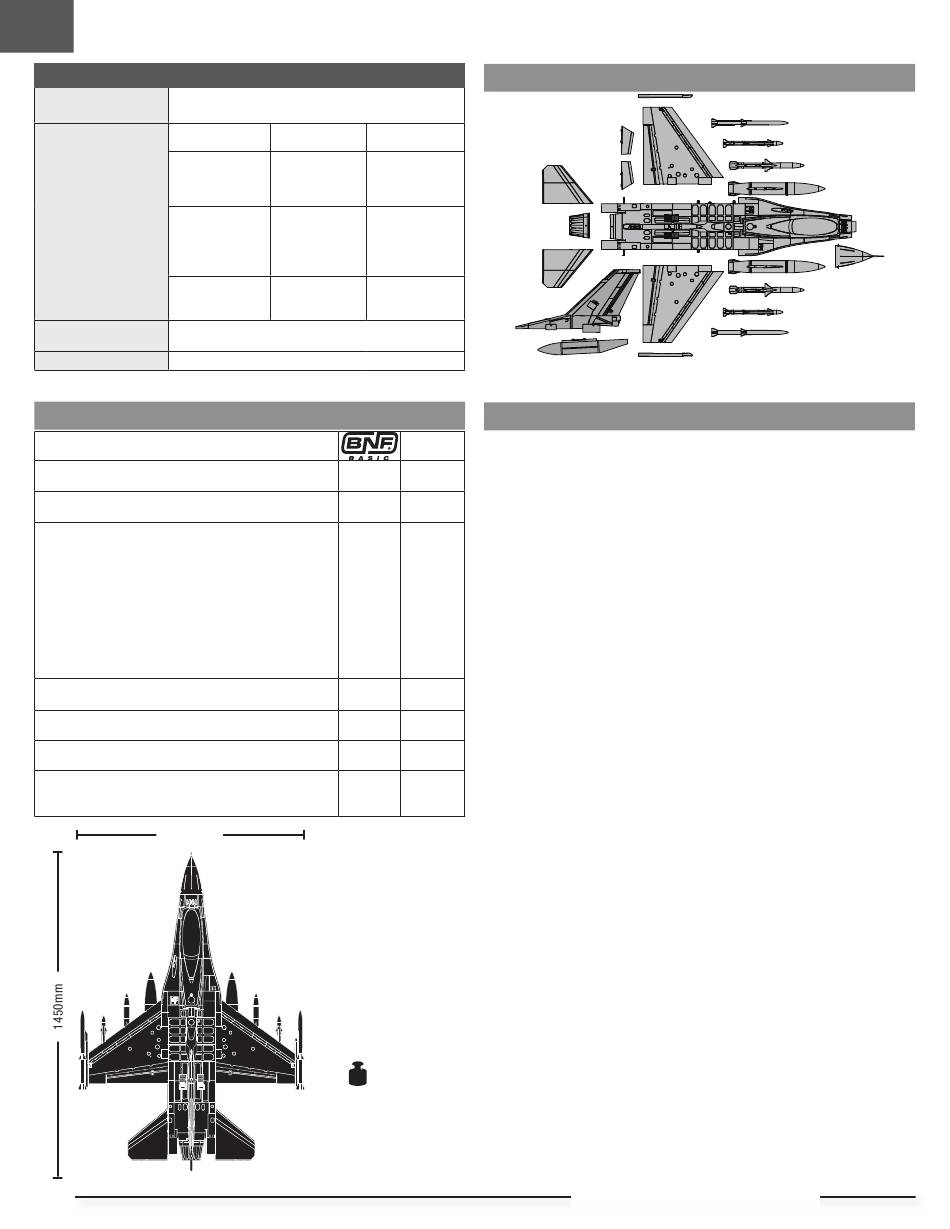

Inhaltsverzeichnis; Packungsinhalt; Spezifikationen - Horizon Hobby E-flite F-16 Falcon 80mm EDF Bedienungsanleitung

DE
Schnellstartanleitung
Senderkonfiguration
Querruder:
Gemessen an der
inneren Wurzel des
Querruders.
Duale Höhenruder:
Gemessen an der
Geschwindigkeit*
inneren Wurzel der
Hinterkante des
Stabilisators.
Seitenruder:
Gemessen an der
Basis des Ruders.
95mm (+/- 5mm) hinter der Vorderkante
Schwerpunkt (CG)
Einstellung Flug-Timer

Spezifikationen

Motor: 3280-2100Kv 4-poliger bürstenloser In-Runner
(SPMXAM1500)
Geschwindigkeitsregler: 100-Ampere Pro Switch-Mode
BEC Brushless ESC (SPMXAE1100A)
Servos: Querruder: (2) Spektrum SPMSA335; 65mm
Leitung
Linker Stabilisator: (1) Spektrum SPMSA450; 460mm
Leitung
Rechter Stabilisator: (1) Spektrum SPMSA450R; 460mm
Leitung
Ruder: (1) Spektrum SPMSA335R; 150mm Leitung
Fahrwerkklappen: (3) Spektrum SPMSA335; 65mm
Leitung
Lenkung des Bugrades: (1) Spektrum SPMSA335: 65mm
Leitung
Empfänger: Spektrum AR637TA AS3X/SAFE-
™
Telemetrieempfänger mit 6 Kanälen (SPMAR637T)
Empfohlener Akku: 22,2 V 6S 5000 mAh 30C
Empfohlenes Ladegerät: 6-zelliges LiPo-
Akkuausgleichsladegerät
Empfohlener Sender: Vollbereich 6-Kanal 2,4GHz mit
Spektrum DSMX Technologie mit einstellbaren dualen
®
Geschwindigkeiten.
1000mm
24
Zum Einstellen Ihres Senders
benutzen Sie das Setup Diagramm
Hohe Ge- Niedrige Ge-
schwindigkeit schwindigkeit
p = 15mm p = 11mm
q = 15mm q = 11mm
p = 32mm p = 25mm
q = 27mm q = 21mm
 = 21mm  = 16mm
 = 21mm  = 16mm
der Tragfläche am Rumpf
3,5 Minuten
ARF Plus
Montiert
Montiert
Montiert
Montiert
Erforder-
lich
Erforder-
lich
Erforder-
lich
Flugwerk ohne
Akku
5.88 - 6.28 lb
(2665 - 2847 g)
Mit Batterie:
7.15 - 8.33 lb
(3245 - 3779 g)

Packungsinhalt

Inhaltsverzeichnis

SAFE Select-Technologie (BNF Basic) .....................................................25
Vor dem Flug ..........................................................................................25
Erforder-
Zusammenbau des Modells ....................................................................25
lich
Erforder-
Maßstabsgetreues Zubehör Optional .......................................................28
lich
Einbau des Empfängers (ARF Plus) ..........................................................32
Einstellung des Senders (BNF Basic) .......................................................32
Battery Installation and ESC Arming ........................................................33
Schwerpunkt .........................................................................................33
Binden von Sender und Empfänger/SAFE Select ein- und
Montiert
ausschalten (BNF Basic) .........................................................................34
Schalterbelegung von SAFE Select ..........................................................35
Control Surface Centering .......................................................................35
Steuerrichtungstests ...............................................................................36
Horn- und Servoarm-Einstellungen .........................................................36
Erforder-
lich
Duale Geschwindigkeiten und Ruderausschlag .......................................37
Erforder-
AS3X Test des Steuerverhaltens (BNF Basic) ..........................................37
lich
Trimmung während des Fluges (BNF Basic)............................................37
Erforder-
Flugtipps und Reparaturen ......................................................................38
lich
Tipps für das Fliegen mit SAFE Select .....................................................38
Erforder-
Nach dem Flug .......................................................................................39
lich
Power System Installation und Bedienung ...............................................39
AS3X Fehlerbehebung .............................................................................40
Fehlerbehebung ......................................................................................40
Ersatzteile ...............................................................................................41
Empfohlene Empfänger (ARF Plus) ..........................................................41
Optionale Teile ........................................................................................41
Haftungsbeschränkung ..........................................................................42
Garantie und Service Kontaktinformationen ............................................43
Konformitätshinweise für die Europäische Union .....................................43
F-16 Falcon 80mm EDF
