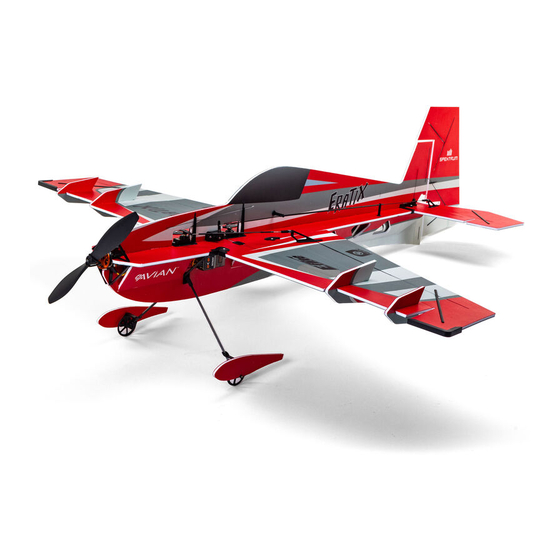

Eratix 3D Flat Foamy 860mm
Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
155889.3
Updated 08/22
Scan the QR code and select the Manuals and Support
quick links from the product page for the most up-to-date
Scannen Sie den QR-Code und wählen Sie auf der
Produktseite die Quicklinks Handbücher und Unterstützung,
um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides
Manuals and Support sur la page du produit pour obtenir
les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci
Manuali e Supporto dalla pagina del prodotto per le
informazioni manuali più aggiornate.
manual information.
EFL01950
EFL01975
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby E-flite Eratix 3D Flat Foamy 860mm
Inhaltszusammenfassung für Horizon Hobby E-flite Eratix 3D Flat Foamy 860mm
- Seite 1 Eratix 3D Flat Foamy 860mm Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. EFL01950 Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Sicherheitshinweise Und Warnungen
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. -
Seite 3: Inhaltsverzeichnis
Enthaltene / Empfohlene Ausrüstung 863.5mm Motor: Bürstenloser Außenläufer, 2405–1200Kv, Montiert Montiert 14-polig (SPMXAM2300) Geschwindigkeitsregler: Avian 15A bürstenloser ™ Montiert Montiert Smart ESC mit IC2 (SPMXAE1015C) Servos: Höhen-, Seitenruder (2) A346 8g digitaler Sub-Micro (SPMSA346); Querruder (1) A347 9g digitaler Montiert Montiert Sub-Micro MG (SPMSA347) Empfänger: Spektrum... -
Seite 4: Safe Select Technology Bnf
SAFE Select Technology BNF ® Die BNF Basic-Version dieses Flugzeugs verfügt über die SAFE Select-Technologie, SAFE Select wird während des Bindevorgangs aktiviert oder deaktiviert, oder es kann die im Flug einen zusätzlichen Schutz bietet. Verwenden Sie die folgenden Anweisun- über die Vorwärtsprogrammierung aktiviert werden. SAFE Select wird während des gen, um das SAFE Select-System zu aktivieren und einem Switch zuzuweisen. -
Seite 5: Duale Geschwindigkeiten Und Ruderausschlag
Duale Geschwindigkeiten und Ruderausschlag Den Sender programmieren, um die Geschwindigkeiten und Ruderausschläge Niedrige Hohe entsprechend Ihrem Erfahrungsstand einzurichten. Diese Werte wurden Geschwindigkeit Geschwindigkeit getestet und sind ein guter Ausgangspunkt, um einen erfolgreichen ersten Flug p = 88mm p = 58mm durchzuführen. -
Seite 6: Failsafe Und Allgemeine Tipps Für Die Binding Bnf
Failsafe und allgemeine Tipps für die Binding BNF • Der mitgelieferte Empfänger wurde speziell für den Betrieb dieses Fluggeräts • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen für programmiert. Nach dem Austausch des Empfängers sind die Anweisungen zur den Empfänger bei, bis eine neue Bindung erfolgt. ordnungsgemäßen Einrichtung dem Empfängerhandbuch zu entnehmen. -
Seite 7: Zusammenbau Des Modells
WARNUNG: Bauen Sie das Flugzeug zusammen, programmieren Sie Ihr Funksteuersystem, binden Sie das Flugzeug und kontrollieren Sie den ordnungsgemäßen Betrieb vor Installation des Propellers. Versuchen Sie niemals, die Funkkomponenten zu programmieren, das Fluggerät zusammenzubauen oder Wartungseingriffe irgendeiner Art vorzunehmen, ohne zuvor den Propeller zu entfernen oder die Gasabschaltung zu aktivieren. Sollte der Motor unbeabsichtigt mit dem noch befestigten Propeller starten, kann dies zu schweren Verletzungen führen. -
Seite 8: Montage Der Tragfläche
Montage der Tragfläche M2 x 8 mm Maschinenschraube Die Tragflächen am Rumpf befestigen 1. Den Kohlefaserholm in den Rumpf einführen. 2. Die linke Tragfläche auf den Holm schieben, wobei das Höhenruder-Steuerhorn nach oben weist, bis sie auf der Rumpfhalterung sitzt. 3. -
Seite 9: Integrierte Geschwindigkeitsregler-Telemetriev
Integrierte Geschwindigkeitsregler-Telemetriev BNF: Dieses Flugzeug ist im Geschwindigkeitsregler und Empfänger mit Telemetrie-Einrichtung Telemetrie-Technologie ausgestattet, die Informationen wie Motordrehzahl, 1. Beginnen Sie mit dem an den Empfänger gebundenen Sender. Spannung, Motorstrom, Gaseinstellung (%) und FET-Temperatur (Geschwindigkeitsregler) liefern kann. 2. Schalten Sie den Sender ein. 3. -
Seite 10: Steuerrichtungstests
Steuerrichtungstests Den Sender einschalten und den Akku anschließen. Den Sender zum Steuern Sendersteuerung Reaktion der Steueroberflächen der Querruder- und Höhenrudersteuerungen verwenden. Beim Prüfen der Steuerungsrichtungen das Fluggerät von hinten ansehen. Querruder 1. Den Querruder-Hebel nach links bewegen. Das linke Querruder sollte sich nach oben und das rechte Querruder nach unten bewegen, sodass sich das Fluggerät nach links neigt. -
Seite 11: Montage Der Propeller
Montage der Propeller WARNUNG: Bringen Sie den Propeller erst an, wenn das Fluggerät 2,5 x 10mm vollständig zusammengebaut ist, alle Systeme gründlich überprüft Senkkopf- wurden und Sie sich in einer geeigneten Flugumgebung befinden. Maschinenschraube WARNUNG: Niemals einen rissigen, schartigen oder anderweitig beschädigten Propeller montieren. -
Seite 12: As3X Fehlerbehebung Bnf
AS3X Fehlerbehebung BNF Problem Mögliche Ursache Lösung Beschädigter Propeller Propeller ersetzen Propeller ausbalancieren. Zu weiteren Informationen das Video von John Redman zum Propeller im Ungleichgewicht Ausbalancieren des Propellers unter www.horizonhobby.com ansehen Motorvibrationen Bauteile ersetzen oder alle Bauteile korrekt ausrichten und Befestiger festziehen, je nach Bedarf Oszillation Loser Empfänger Empfänger im Rumpf ausrichten und sichern... -
Seite 13: Ersatzteile
Fehlerbehebung Problem Mögliche Ursache Lösung Schaden an Steueroberfläche, Steuerhorn, Gestänge oder Beschädigte Bauteile ersetzen oder reparieren und Steuerungen anpassen Servo Kabel beschädigt oder Verbindungen locker Prüfung der Kabel und Verbindungen durchführen, nach Bedarf verbinden oder ersetzen Steueroberfläche Sender ist nicht korrekt gebunden oder das falsche Erneut binden oder korrektes Flugzeug im Sender wählen bewegt sich nicht Flugzeug wurde gewählt... -
Seite 14: Haftungsbeschränkung
Garantiezeitraum führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. -
Seite 15: Garantie Und Service Kontaktinformationen
2011/65 / EU; RoHS 3-Richtlinie - Änderung 2011/65 / EU-Anhang II 2015/863. Offizieller EU-Importeur: Directive - Amending 2011/65/EU Annex II 2015/863. Horizon Hobby, GmbH Eratix FF 3D BNF Basic (EFL01950): Hiermit erklärt Horizon Hobby, LLC, dass Hanskampring 9 das Gerät den folgenden Richtlinien entspricht: EU-Richtlinie über Funkanlagen 22885 Barsbüttel Germany 2014/53/EU;... - Seite 16 E-flite, Avian, DSM, DSM2, DSMX, Bind-N-Fly, BNF, the BNF logo, Plug-N-Play, AS3X, SAFE, the SAFE logo, ModelMatch, IC3, EC3, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
