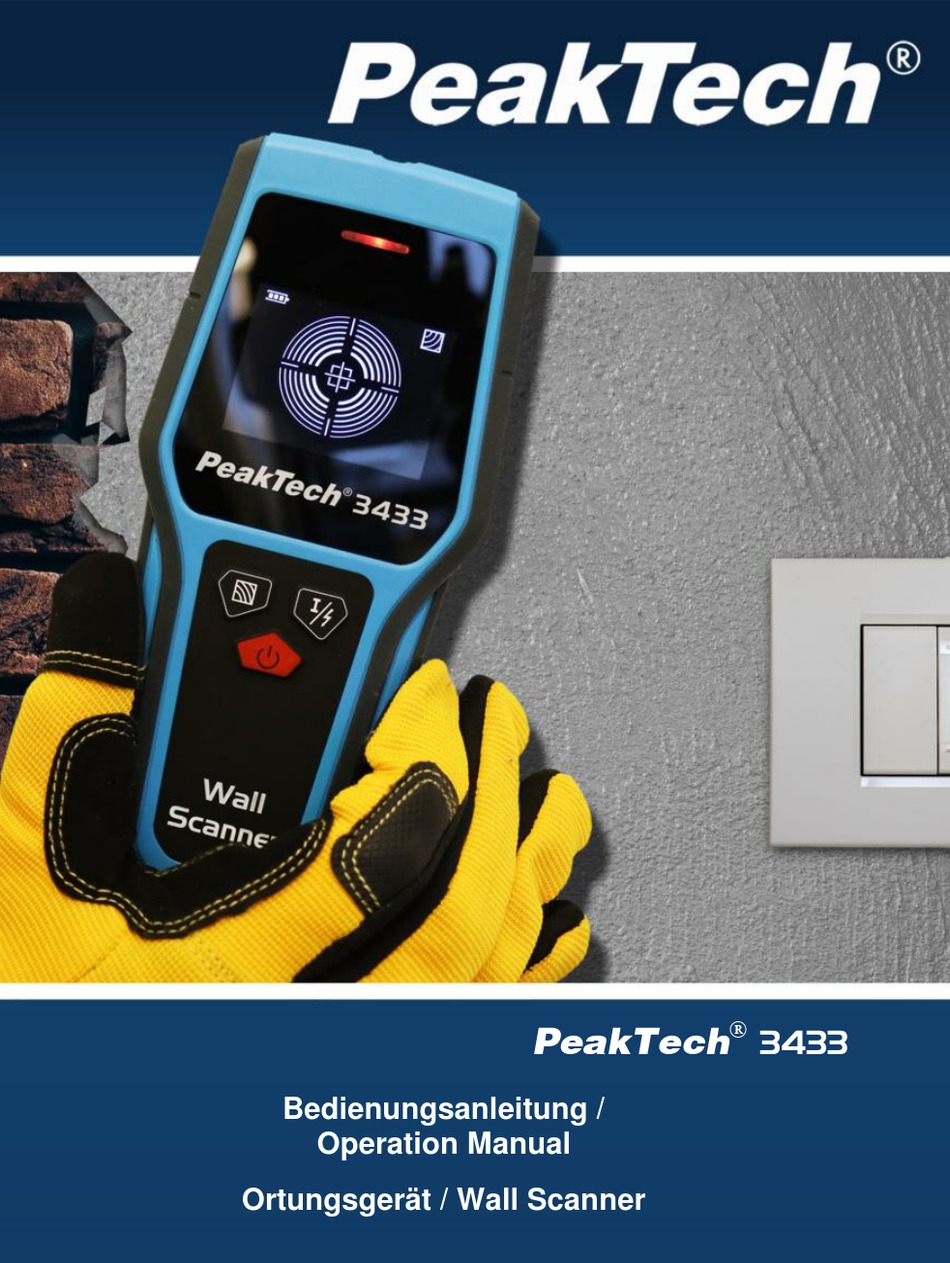

- Seite 1 3433 PeakTech Bedienungsanleitung / Operation Manual Ortungsgerät / Wall Scanner...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien Europäischen Union CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS), Verschmutzungsgrad 2. WARNUNG! Lesen Sie vor dem Gebrauch diese Bedienungs- anleitung und verwahren Sie an einem bekannten Ort. Geben Sie diese Bedienungsanleitung immer zusammen mit dem Messgerät an andere Anwender weiter. - Seite 3 120mm (Eisenhaltiges Metall). Zudem zeigt eine LED (grün, gelb, rot) an, ob ein Material gefunden wurde oder Gefahr an der aktuellen Prüfstelle besteht. Das PeakTech 3433 ist für den sicheren täglichen Einsatz in der Schutzart IP54 gegen das Eindringen von Staub und Stahlwasser geschützt.
- Seite 4 1.2. Features LED-Leuchte (Grün, Gelb, Rot) Akustisches Warnsignal Messtiefe bis zu 120mm, je nach Material Abstandsanzeige zu Messmaterial Invertierte LCD Anzeige 6 cm mit Beleuchtung IP 54 Strahlwasser und Staub geschützt Metall- / Strom Modus zum Auffinden von Metall oder Strom Holz Modus-Taste zum Auffinden von Holz Hand Gurt für den optimalen Transport des Gerätes Abschaltautomatik nach 5 min.
-
Seite 5: Spezifikationen
2. Spezifikationen Maximale Scantiefe: Eisenmetalle: 120 mm ± 10 mm Nichteisenmetalle (Kupfer) 80 mm ± 10 mm Spannungsführende 50 mm ± 10 mm Leitungen** Holz 20 mm ± 10 mm Automatische Ausschaltung ca. 5 min. nach: Schutzrate: IP 54 Anzeige: 6 cm Betriebstemperatur: -10℃+50℃... - Seite 6 3. Bedienelemente 3.1 Geräte-Elemente 1. LED-Kontrollleuchte 2. Invertierte LCD Anzeige 3. Metall- / Strom Modus-Taste 4. Holz Modus-Taste 5. An / aus Schalter 6. Hand Gurt 7. Sensorbereich 8. Auflagepad 9. Technische Daten 10. Batterieabdeckung...
- Seite 7 3.2. Anzeige-Elemente a. Batterieanzeige b. Audiosignalanzeige ausgeschaltet c. Nichtmagnetische Metallanzeige d. Kalibrierungsanzeige „Autocal“ e. Abstandsanzeige für die Metalldetektion f. Metallerkennungsanzeige g. Kabelanzeige „Live“ h. Holzerkennungsanzeige i. Mittlere Anzeige des Objekts j. Messanzeige k. Magnetische Metallanzeige...
-
Seite 8: Bedienung
4. Bedienung 4.1. Ein- und Ausschalten Schützen Sie das Messgerät vor Feuchtigkeit und direkter Sonneneinstrahlung. Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass im Sensorbereich „7“ keine Feuchtigkeit vorhanden ist. Trocknen Sie das Messwerkzeug bei Bedarf mit einem weichen Tuch. - Seite 9 4.2. Objekte erkennen Verwenden Sie den Detektor, um Objekte unterhalb des Erfassungsbereichs „7“ zu finden. Bewegen Sie das Messwerkzeug immer in einer geraden Linie mit leichtem Druck über die Oberfläche, ohne es abzuheben oder den Druck zu ändern. Während der Messung müssen die Gleitkissen „8“ immer Kontakt zur Oberfläche haben.
- Seite 10 Leuchtet die LED des Detektors „1“ gelb, ist das Metall zu tief oder zu klein. Hinweis: Beim Scannen nach Metallobjekten, wird die Anzeige „e“ (Abstandswert) im Display angezeigt. Wenn es sich bei den gemessenen Objekten um eine Rundstahlstange mit einem Durchmesser von 20 mm handelt und die Stahlstange relativ parallel zum Detektor ist, ist die Genauigkeit des Wertes am besten.
- Seite 11 Die Kalibrierungsmethode lautet: Positionieren Sie das Messwerkzeug in einer Umgebung ohne Metall und ohne starke Magnetfeldstörungen. Drücken Sie die Metall Modus-Taste „3“ ca. 2 Sekunden lang. Nun beginnt der Detektor mit einer kurzen Selbstprüfung. Die LED-Anzeige „1“ leuchtet grün und zeigt die Kalibrierung an. 4.4.
- Seite 12 Hinweis: Unter Spannung stehende Leitungen können bei Stromverbrauchern leichter erkannt werden. Beispielsweise Lampen werden an eine Leitung angeschlossen, die gerade Gesucht wird. Leitungen mit 110V, 220V und 380V (Drehstrom) werden mit ungefähr der gleichen Genauigkeit erfasst. Achtung! Unter bestimmten Bedingungen, beispielsweise Metalloberflächen oder unter Oberflächen mit hohem Wassergehalt können spannungsführende Leitungen nicht immer sicher erkannt werden.
- Seite 13 4.5. Holzgegenstände erkennen Positionieren Sie das Messgerät beim Suchen nach Holzobjekten auf der gewünschten Oberfläche. Durch Drücken der Holz Modus-Taste „4“ leuchtet die LED-Anzeige grün, bis das Messgerät die Kalibrierung abgeschlossen hat. Das Anzeigesymbol „h“ der Holzerkennung erscheint nun im Display.
- Seite 14 4.6. Hinweise für den Messbetrieb Grundsätzlich kann der Messwert durch bestimmte Umgebungsbedingungen beeinträchtigt werden. Dazu gehören Beispielsweise: die Nähe zu anderen Geräten, die starke magnetische oder elektromagnetische Felder erzeugen, Feuchtigkeit, metallische Baumaterialien, folienbeschichtete Isolationsmaterialien oder leitfähige Tapeten. Beachten Sie daher bitte auch andere Informationsquellen, beispielsweise Baupläne bevor Sie in Wände, Decken oder Böden bohren, sägen oder verlegen.
-
Seite 15: Wartung Und Reinigung
5. Wartung und Reinigung 5.1. Wartung Wenn der Messindikator „j“ kontinuierlich angezeigt wird, obwohl sich kein Metallgegenstand in der Nähe des Messgerätes befindet, kann das Messgerät manuell kalibriert werden. Entfernen Sie dazu alle Gegenstände in der Nähe des Messgerätes (einschließlich Armbanduhren etc.) und halten Sie das Messgerät in eine Umgebung ohne Metall und starke Magnetfeldstörungen. - Seite 16 6. Batterieersatz Achten Sie vor der Nutzung auf die Batteriezustandsanzeige. Auch wenn sich das Gerät noch einschalten lässt, kann die Batterie schon sehr schwach sein und hierdurch das Messergebnis verfälschen. Wechseln Sie die Batterie umgehend aus, wenn die Batterieanzeige dies veranlasst oder sich das Gerät nicht mehr einschalten lässt. 6.1.
- Seite 17 Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. ® © PeakTech 02/2021/HR/EHR...
