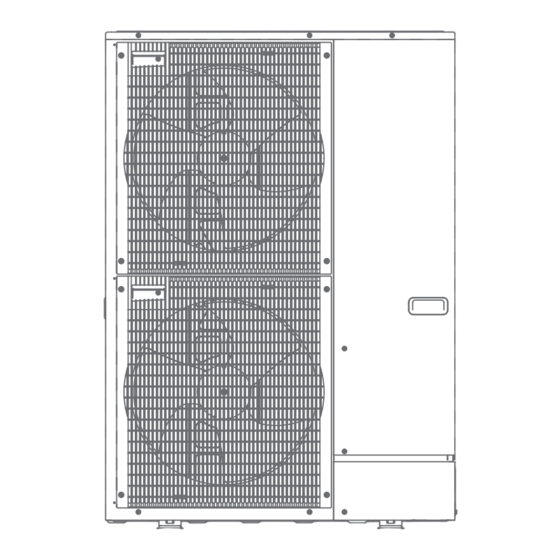

Mitsubishi Electric City Multi VRF PUMY-P112VKM1 Handbuch

Multisplit-inverter-kompakt-außengeräte
Vorschau ausblenden Andere Handbücher für City Multi VRF PUMY-P112VKM1:
Inhaltsverzeichnis

Werbung

P U M Y- P 1 1 2 / 1 2 5 / 1 4 0 V K M 1 / Y K M 1 /
P200YKM1
PUMY-P112–140VKM1/YKM1/P200YKM1
LIVING eNVIRoNMeNt SySteMS
City Multi VRF
Planungshandbuch KOMPAKT
Multisplit-Inverter-Kompakt-Außengeräte
PUMY-P112VKM1
PUMY-P125VKM1
PUMY-P140VKM1
PUMY-P112YKM1
PUMY-P125YKM1
PUMY-P140YKM1
PUMY-P200YKM1
VRF-SySteMe

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Mitsubishi Electric City Multi VRF PUMY-P112VKM1

  • Seite 1 P U M Y- P 1 1 2 / 1 2 5 / 1 4 0 V K M 1 / Y K M 1 / P200YKM1 PUMY-P112–140VKM1/YKM1/P200YKM1 LIVING eNVIRoNMeNt SySteMS City Multi VRF Planungshandbuch KOMPAKT Multisplit-Inverter-Kompakt-Außengeräte PUMY-P112VKM1 PUMY-P125VKM1 PUMY-P140VKM1 PUMY-P112YKM1 PUMY-P125YKM1 PUMY-P140YKM1...
  • Seite 3: Inhaltsverzeichnis

    INHALT Inhalt Gerätevorstellung Anordnung der Bauteile und Bedienelemente Typen- und Leistungsübersicht Geeignete Innengeräte und Anlagensysteme Technische Daten Leistungskorrektur Ermitteln der Einzel- und Gesamtleistungen der Innengeräte Einfluss durch die Kapazitäten der angeschlossenen Innengeräte Einfluss durch die Lufttemperaturen Einfluss durch die Rohrleitungslänge Einfluss durch den Abtaubetrieb Schalldaten und -diagramme Garantierter Arbeitsbereich...
  • Seite 4: Gerätevorstellung

    GERäTEVORSTELLUNG Gerätevorstellung • Multisplit-Inverter Außengeräte zum Anschluss an Innengeräte City Multi VRF (Deckenkassetten PMFY und PLFY, Wandgeräte PKFY, Truhengeräte PFFY, Kanaleinbaugeräte PEFY), zum Kühlen und Heizen • Multisplit-Inverter Außengeräte zum Anschluss an Innengeräte M-Serie (Deckenkassetten SLZ, Wandgeräte MSZ, Truhengeräte MFZ, Kanaleinbaugeräte SEZ) unter Verwendung der Anschlussboxen PAC-MK BC, zum Kühlen und Heizen Anordnung der Bauteile und Bedienelemente Leistungsstarke Gebläse...
  • Seite 5: Geeignete Innengeräte Und Anlagensysteme

    GERäTEVORSTELLUNG Geeignete Innengeräte und Anlagensysteme City Multi VRF City Multi VRF (Baugröße) Mit diesen Außengeräten können alle City Multi VRF-In- PMFY-P VBM-E (20–40) PKFY-P VHM-E (32–100) PEFY-P VMH-E (40–140) nengeräte der Baugrößen P15 bis P140 (PUMY-P112YKM1 PLFY-P VLMD-E (20–125) PFFY-P VKM-E (20–40) PEFY-P VMA-E (20–140) nur bis Baugröße P125) kombiniert werden.
  • Seite 6: Technische Daten

    TECHNISCHE DATEN Technische Daten 2.3.1 230 V-Modelle Außengerät PUMY-P112VKM1 PUMY-P125VKM1 PUMY-P140VKM1 Nennkühlleistung Q [kW] 12,5 14,0 15,5 Nennheizleistung Q [kW] 14,0 16,0 18,0 Spannungsversorgung [V, Ph, Hz] 220–240, 1, 50 220–240, 1, 50 220–240, 1, 50 Absicherung Nennleistungsaufnahme Kühlen [kW] 2,79 3,46 4,52...
  • Seite 7 TECHNISCHE DATEN 2.3.2 400 V-Modelle Außengerät PUMY-P112YKM1 PUMY-P125YKM1 PUMY-P140YKM1 PUMY-P200YKM Nennkühlleistung Q [kW] 12,5 14,0 15,5 22,4 Nennheizleistung Q [kW] 14,0 16,0 18,0 25,0 Spannungsversorgung [V, Ph, Hz] 380–415, 3+N, 50 380–415, 3+N, 50 380–415, 3+N, 50 380–415, 3+N, 50 Absicherung 3×16 3×16...
  • Seite 8: Leistungskorrektur

    LEISTUNGSKORREKTUR Leistungskorrektur Überprüfen Sie wie folgt beschrieben, ob das ausgewählte Außengerät den Anforderungen im realen Betrieb gerecht wird. Die Anlage arbeitet nicht immer unter Nennbedingungen, dabei müssen verschiedene Verluste beachtet werden. Ermitteln der Einzel- und Gesamtleistungen der Innengeräte (1) Umrechnung der Modellziffern im Nennkühlleistungen Innengeräteserien Innengeräteleistungen City Multi VRF...
  • Seite 9: Einfluss Durch Die Kapazitäten Der Angeschlossenen Innengeräte

    LEISTUNGSKORREKTUR Einfluss durch die Kapazitäten der angeschlossenen Innengeräte Beachten Sie hierzu die Kurven auf den folgenden Seiten, die nach Außengerätemodellen aufsteigend geordnet sind. Kühl-/Heizleistung Qi Die obere Kurve kennzeichnet die Kühl-/Heizleistung Qi des Außengerätes in Abhängigkeit von Anzahl und Leistung der angeschlossenen Innengeräte.
  • Seite 10 LEISTUNGSKORREKTUR 3.2.1 PUMY-P112VKM1/YKM1: Kühlbetrieb 16,0 14,0 12,0 10,0 10,0 12,0 14,0 16,0 18,0 20,0 Gesamtleistung der Innengeräte [kW] 10,0 12,0 14,0 16,0 18,0 20,0 Gesamtleistung der Innengeräte [kW] 20,0 VKM1 15,0 220 V 230 V 240 V 10,0 10,0 12,0 14,0 16,0 18,0...
  • Seite 11 LEISTUNGSKORREKTUR 3.2.2 PUMY-P112VKM1/YKM1: Heizbetrieb 16,0 14,0 12,0 10,0 10,0 12,0 14,0 16,0 18,0 20,0 Gesamtleistung der Innengeräte [kW] 10,0 12,0 14,0 16,0 18,0 20,0 Gesamtleistung der Innengeräte [kW] 20,0 VKM1 15,0 220 V 230 V 240 V 10,0 10,0 12,0 14,0 16,0 18,0...
  • Seite 12 LEISTUNGSKORREKTUR 3.2.3 PUMY-P125VKM1/YKM1: Kühlbetrieb 16,0 14,0 12,0 10,0 10,0 12,0 14,0 16,0 18,0 20,0 Gesamtleistung der Innengeräte [kW] 10,0 12,0 14,0 16,0 18,0 20,0 Gesamtleistung der Innengeräte [kW] 20,0 VKM1 15,0 220 V 230 V 240 V 10,0 10,0 12,0 14,0 16,0 18,0...
  • Seite 13 LEISTUNGSKORREKTUR 3.2.4 PUMY-P125VKM1/YKM1: Heizbetrieb 16,0 14,0 12,0 10,0 10,0 12,0 14,0 16,0 18,0 20,0 Gesamtleistung der Innengeräte [kW] 10,0 12,0 14,0 16,0 18,0 20,0 Gesamtleistung der Innengeräte [kW] 20,0 VKM1 15,0 220 V 230 V 240 V 10,0 10,0 12,0 14,0 16,0 18,0...
  • Seite 14 LEISTUNGSKORREKTUR 3.2.5 PUMY-P140VKM1/YKM1: Kühlbetrieb 20,0 18,0 16,0 14,0 12,0 10,0 10,0 12,0 14,0 16,0 18,0 20,0 22,0 Gesamtleistung der Innengeräte [kW] 10,0 12,0 14,0 16,0 18,0 20,0 22,0 Gesamtleistung der Innengeräte [kW] 25,0 VKM1 20,0 220 V 230 V 15,0 240 V 10,0 10,0...
  • Seite 15 LEISTUNGSKORREKTUR 3.2.6 PUMY-P140VKM1/YKM1: Heizbetrieb 20,0 18,0 16,0 14,0 12,0 10,0 10,0 12,0 14,0 16,0 18,0 20,0 22,0 Gesamtleistung der Innengeräte [kW] 10,0 12,0 14,0 16,0 18,0 20,0 22,0 Gesamtleistung der Innengeräte [kW] 25,0 VKM1 20,0 220 V 230 V 15,0 240 V 10,0 10,0...
  • Seite 16 LEISTUNGSKORREKTUR 3.2.7 PUMY-P200YKM1: Kühlbetrieb 25,0 20,0 15,0 10,0 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0 Gesamtleistung der Innengeräte [kW] 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0 Gesamtleistung der Innengeräte [kW] 12,0 10,0 380 V 400 V 415 V...
  • Seite 17 LEISTUNGSKORREKTUR 3.2.8 PUMY-P200YKM1: Heizbetrieb 30,0 25,0 20,0 15,0 10,0 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0 Gesamtleistung der Innengeräte [kW] 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0 26,0 28,0 30,0 Gesamtleistung der Innengeräte [kW] 12,0 10,0 380 V 400 V...
  • Seite 18: Einfluss Durch Die Lufttemperaturen

    LEISTUNGSKORREKTUR Einfluss durch die Lufttemperaturen Modelle PUMY-P112VKM1 PUMY-P125VKM1 PUMY-P140VKM1 Nennwerte PUMY-P112YKM1 PUMY-P125YKM1 PUMY-P140YKM1 Nennkühlleistung [kW] 12,5 14,0 15,5 Nennleistungsaufnahme [kW] 2,79 3,46 4,52 Modelle PUMY-P112VKM1 PUMY-P125VKM1 PUMY-P140VKM1 Nennwerte PUMY-P112YKM1 PUMY-P125YKM1 PUMY-P140YKM1 Nennheizleistung [kW] 14,0 16,0 18,0 Nennleistungsaufnahme [kW] 3,04 3,74 4,47 Kühl-/Heizleistung Q und Q...
  • Seite 19 LEISTUNGSKORREKTUR Modelle Nennwerte PUMY-P200YKM1 Nennkühlleistung [kW] 22,4 Nennleistungsaufnahme [kW] 6,05 Modelle Nennwerte PUMY-P200YKM1 Nennheizleistung [kW] 25,0 Nennleistungsaufnahme [kW] 5,84 Kühl-/Heizleistung Q und Q Die oberen Kurven kennzeichnen die Kältetechnischen Leistungen des Außengeräts Q und Q in Abhängigkeit von Außen- und Raumtemperatur, wenn alle Innengeräte arbeiten. Leistungsaufnahme P Die unteren Kurven kennzeichnen jeweils die elektrische Leistungsaufnahme P des Außengeräts in Abhängigkeit von...
  • Seite 20: Einfluss Durch Die Rohrleitungslänge

    LEISTUNGSKORREKTUR Einfluss durch die Rohrleitungslänge Mit steigender Anzahl der angeschlossenen Innengeräte sinkt die Kühl-/Heizleistung der Außengeräte. Dies hat einen Grund darin, dass auch mit der Länge der Kältemittelleitungen die Anzahl der Bögen, Verteiler, Abzweige und Reduzierstücke ansteigt und somit die Rohrreibungsverluste ansteigen. In den Korrekturkurven auf den folgenden Seiten sind, getrennt für den Kühl- und Heizbetrieb, die Korrekturfaktoren für die Geräteleistung in Abhängigkeit von der Anzahl der angeschlossenen Innengeräte über der äquivalenten Leitungslänge dargestellt.
  • Seite 21: Schalldaten Und -Diagramme

    SCHALLDATEN UND -DIAGRAMME Schalldaten und -diagramme Testbedingungen: Schalldruckpegel gemessen in 1,5 m Höhe und 1 m vor dem Gerät im echofreien Raum PUMY-P112VKM1 PUMY-P125VKM1 Betriebsart Schalldruck Linie Betriebsart Schalldruck Linie [dB(A)] [dB(A)] PUMY-P112YKM1 PUMY-P125YKM1 Kühlen Kühlen Heizen Heizen NC-70 NC-70 NC-60 NC-60 NC-50...
  • Seite 22: Garantierter Arbeitsbereich

    GARANTIERTER ARBEITSBEREICH Garantierter Arbeitsbereich Kühlbetrieb Außentemperatur [°C Außentemperaturbereich: -5 – 46 °C • Bei windgeschützter Aufstellung: -15 – 46 °C (nicht für PUMY-P200) • Wenn mindestens ein Innengerät PKFY-P15/P20/P25, PFFY-P20/25/32 oder ein M-Serie-Innengerät angeschlossen ist: 10 – 40 °C (PUMY-P200: 10 – 40 °C Raumtemperaturbereich: 15 – 24 °C Heizbetrieb Außentemperatur [°C Außentemperaturbereich: -20 – 15 °C Raumtemperaturbereich: 15 –...
  • Seite 23: Maße Und Abstände

    MASSE UND ABSTäNDE Maße und Abstände Abmessungen PUMY-P112/125/140VKM1 Planungshandbuch KOMPAKT PUMY-P112/125/140VKM1/YKM1/P200YKM1 / 23...
  • Seite 24 MASSE UND ABSTäNDE PUMY-P112/P125/140YKM1 24 / Planungshandbuch KOMPAKT PUMY-P112/125/140VKM1/YKM1/P200YKM1...
  • Seite 25 MASSE UND ABSTäNDE PUMY-P200YKM Planungshandbuch KOMPAKT PUMY-P112/125/140VKM1/YKM1/P200YKM1 / 25...
  • Seite 26: Installationsabstände, Wartungsfreiraum Und Ankerschrauben

    MASSE UND ABSTäNDE Installationsabstände, Wartungsfreiraum und Ankerschrauben 6.2.1 Installationsabstände 6.2.2 Wartungsfreiraum Frei lassen! ≥15 ≥500 Wartungsfreiraum [mm] 6.2.3 Ankerschrauben Das Außengerät muss mit vier Ankerschrauben M10 auf ei- nem tragfähigen Fundament festgeschraubt werden. Zulässige Höhe der Ankerschraube Das Gewinde der Ankerschraube darf maximal 30 mm aus dem Fundament herausragen.
  • Seite 27: Ausbrechöffnungen

    MASSE UND ABSTäNDE Ausbrechöffnungen Im Gehäuse sind verschiedene Öffnungen für Verrohrung und Verdrahtung vorbereitet. Bohrung Ø40 für 2 Bohrungen für für Verrohrung von rechts Versorgungsspannung 2 Bohrungen für Versorgungsspannung Versorgungsspannung Ø27 Ø40 Ausbrechöffnung Ø27 Ø40 Bohrung Ø27 für vorn Versorgungsspannung Ausbrech- öffnung hinten...
  • Seite 28: Aufstellung Mehrerer Außengeräte (Reiheninstallation)

    MASSE UND ABSTäNDE 6.5.2 Aufstellung mehrerer Außengeräte (Reiheninstallation) Zwischen den Außengeräten muss ein Mindestabstand von 10 mm eingehalten werden. (7) Vor einer Wand, Luftausblas frei nach vorne; Strömungshindernis hinten (8) Vor einer überdachten Wand, Luftausblas frei nach vorne; Strömungshindernis hinten und oben Max.
  • Seite 29: Schwerpunkt

    MASSE UND ABSTäNDE Schwerpunkt Der Schwerpunkt der Außengeräte ist bedingt durch den technischen Aufbau nicht unbedingt in der Gerätemitte zu finden. Die nachfolgenden Bilder und Tabellen helfen Ihnen, den Schwerpunkt der Geräte zu finden und somit Gefahren beim Transport und der Aufstellung durch kippende Geräte zu vermeiden. Alle Maße in mm.
  • Seite 30: Kältemittel Und Rohrleitungen

    KäLTEMITTEL UND ROHRLEITUNGEN Kältemittel und Rohrleitungen Rohrleitungssysteme 7.1.1 Rohrleitungssystem mit Abzweigen • Skizze Außengerät PUMY ℓ 1. Abzweig Innengerät Innengerät Innengerät • Längen und Höhen Daten Leitungsabschnitt(e) Zulässige Länge / Höhe P112/P125/P140 P200 Gesamtlänge der Rohrleitungen A + B + C + a + b + c + d Max.
  • Seite 31: Rohrleitungssystem Mit Einem Mehrfachverteiler

    KäLTEMITTEL UND ROHRLEITUNGEN 7.1.2 Rohrleitungssystem mit einem Mehrfachverteiler • Skizze Außengerät PUMY ℓ Mehrfach- verteiler Innengerät Innengerät Innengerät • Längen und Höhen Daten Leitungsabschnitt(e) Zulässige Länge / Höhe P112/P125/P140 P200 Gesamtlänge der Rohrleitungen A + a + b + c + d Max.
  • Seite 32: Leitungssystem Mit Abzweigen Und Mehrfachverteiler Kombiniert

    KäLTEMITTEL UND ROHRLEITUNGEN 7.1.3 Leitungssystem mit Abzweigen und Mehrfachverteiler kombiniert • Skizze Außengerät PUMY Mehrfach- verteiler Ein am Verteiler nicht verwendeter Abzweig muss mit einer Kappe o.ä. Erster dicht verschlossen werden. Abzweig ℓ Abzweig • Längen und Höhen (ein Weg) Daten Leitungsabschnitt(e) Zulässige Länge / Höhe...
  • Seite 33: Leitungssystem Mit Anschlussboxen (Mit Pumy-P200 Nicht Möglich)

    KäLTEMITTEL UND ROHRLEITUNGEN 7.1.4 Leitungssystem mit Anschlussboxen (mit PUMY-P200 nicht möglich) • Skizze Außengerät PUMY 1. Abzweig M-Serie- oder Mr. Slim-Innengerät Anschlussbox Anschlussbox • Längen und Höhen (Ein Weg) Leitungsabschnitte Eigenschaften Gesamtlänge der Rohrleitungen A + B + C + a + b + c + d + e + f + g + h ≤ 150 m Max.
  • Seite 34: Leitungssystem Mit Einer Anschlussbox Und Verteilern Kombiniert (Mit Pumy-P200 Nicht Möglich)

    KäLTEMITTEL UND ROHRLEITUNGEN 7.1.5 Leitungssystem mit einer Anschlussbox und Verteilern kombiniert (mit PUMY-P200 nicht möglich) • Skizze Außengerät PUMY Mehrfachverteiler (CMY) 1. Abzweig City Multi VRF Innengerät Anschlussbox M-Serie- oder Mr. Slim-Innengerät • Längen und Höhen Leitungsabschnitte Eigenschaften Gesamtlänge der Rohrleitungen A + B + C + D + E + a + b + c + d + e + f + g + h + i + j ≤...
  • Seite 35: Leitungssystem Mit Zwei Anschlussboxen Und Verteilern Kombiniert (Mit Pumy-P200 Nicht Möglich)

    KäLTEMITTEL UND ROHRLEITUNGEN 7.1.6 Leitungssystem mit zwei Anschlussboxen und Verteilern kombiniert (mit PUMY-P200 nicht möglich) • Skizze Außengerät PUMY Mehrfachverteiler (CMY) 1. Abzweig City Multi VRF Innengerät Anschlussbox M-Serie- oder Mr. Slim-Innengerät Anschlussbox • Längen und Höhen Leitungsabschnitte Eigenschaften Gesamtlänge der Rohrleitungen A + B + C + D + E + a + b + c + d + e + f + g + h + i + j + k ≤...
  • Seite 36: Berechnung Des Zusätzlichen Kältemittels

    KäLTEMITTEL UND ROHRLEITUNGEN Berechnung des zusätzlichen Kältemittels Hinweis! Wenn Sie Kältemittel nachfüllen, achten Sie unbedingt darauf, nur flüssiges Kältemittel nachzufüllen. R410A besteht aus einem Gemisch aus R32 und R125 im Verhältnis 50:50. Diese haben unterschiedliche Verdampfungstemperaturen. Wird R410A als Gas nachgefüllt, verändert sich die Zusammensetzung in der Anlage (und im Nachfüllbehälter) und damit auch die thermischen Eigenschaften des Kältemittels im System.
  • Seite 37 KäLTEMITTEL UND ROHRLEITUNGEN 7.2.3 Berechnungsbeispiele • Für das Rohrleitungssystem mit Abzweigen von Seite 30 Außengerätemodell : P200 Innengerät Nr. 1 : P125 (14,0 kW) A : ø10,0 mm 30 m a : ø10,0 mm 15 m 2 : P40 (4,5 kW) b : ø6,0 mm 10 m 3 : P25 (2,8 kW)
  • Seite 38: Elektrischer Anschluss

    ELEKTRISCHER ANSCHLUSS Elektrischer Anschluss Achtung! • Der elektrische Anschluss der Klimageräte darf nur durch eine Fachkraft mit anerkannter Ausbildung für Elektrotechnik erfolgen. • Sehen Sie in der Zuleitung unbedingt einen allstromsensitiven FI-Schutzschalter vor. Hinweise! • Die Größe der Elektroleitungen muss den jeweiligen örtlichen und nationalen gesetzlichen Vorschriften entsprechen. •...
  • Seite 39: Multisplit-System Pumy (230 V)

    ELEKTRISCHER ANSCHLUSS 8.1.2 Multisplit-System PUMY (230 V) 2–8 Innengeräte an einem Außengerät PUMY-P112/125/140VKM1 und max. 2 Anschlussboxen PAC-MK Außengerät Anschlussbox Nr. 1 PUMY 230 V mit 5 Anschüssen Innengeräte TB3A TB1B TB2B 230 V 50 Hz Raum A TB3B Raum B TB3C Raum C (A) Spannungsversorgung Anschlussboxen (über Außengerät)
  • Seite 40: Multisplit-System Pumy (400 V)

    ELEKTRISCHER ANSCHLUSS 8.1.3 Multisplit-System PUMY (400 V) 2–8 Innengeräte an einem Außengerät PUMY-P112/125/140YKM1 und max. 2 Anschlussboxen PAC-MK Außengerät Anschlussbox Nr. 1 PUMY 400 V mit 5 Anschüssen Innengeräte TB3A TB1B TB2B 400 V 50 Hz Raum A TB3B Raum B TB3C Raum C (A) Spannungsversorgung Anschlussboxen (über Außengerät)
  • Seite 41: Auslegung Der Elektrischen Leitungen

    ELEKTRISCHER ANSCHLUSS Auslegung der elektrischen Leitungen 8.2.1 Absicherung und Ausführung der Anschlussleitungen Modell Fehlerstrom- Schalter / Absi- Schutz Empfohlener Mindestquerschnitt (mm²) schutzschalter *1 cherung (träge) schalter Hauptleitung Abzweig Erde Außengerät PUMY-P112VKM1 32 A 30 mA max, 0,1 s 32 A 30 A —...
  • Seite 42: Ausführung Der Steuerleitungen

    ELEKTRISCHER ANSCHLUSS 8.2.2 Ausführung der Steuerleitungen Merkmale M-NET-Steuerleitungen Steuerleitungen für Steuerleitungen für ME-Fernbedienungen MA-Fernbedienungen Leitungstyp Abgeschirmte, 2-adrige Steuerleitung, 2-adrige Mantelleitung, nicht abgeschirmt, CVV *1 z.B. LiYCY 2 x 1,5 mm² Leitungsquerschnitt Mind. 1,5 mm² 0,3 mm² bis 1,5 mm² 0,3 mm² bis 1,5 mm² empfohlen: 0,8 mm²...
  • Seite 43: Externe Signale Verwalten

    ExTERNE SIGNALE VERWALTEN Externe Signale verwalten Alle Innen- und Außengeräte/Wärmetauschereinheiten der City Multi VRF-Geräteserien sind auf den Steuerplatinen mit Steckkontakten zum direkten Signalaustausch ausgestattet, um Innen- oder Außengeräte individuell zu steuern, zu bedie- nen oder den Status abzufragen. Bei großen Anlagen mit vielen Klimageräten ist eine Systemsteuerung (MELANS) aber bequemer und vorteilhafter.
  • Seite 44 9.1.2 Eingangsignale • Automatischer/Manueller Betriebsartenwechsel: CN3N Schalter SW1: Umschalter Kühlen/Heizen via Relais X Adapter  für ext. Signale Schalter SW2: zum Aktivieren/Deaktivieren von SW1 Steuerplatine X, Y: Relais mit Außengerät • Nennspannung ≥ 15 V DC CN3N • Nennstrom ≥ 0,1A •...
