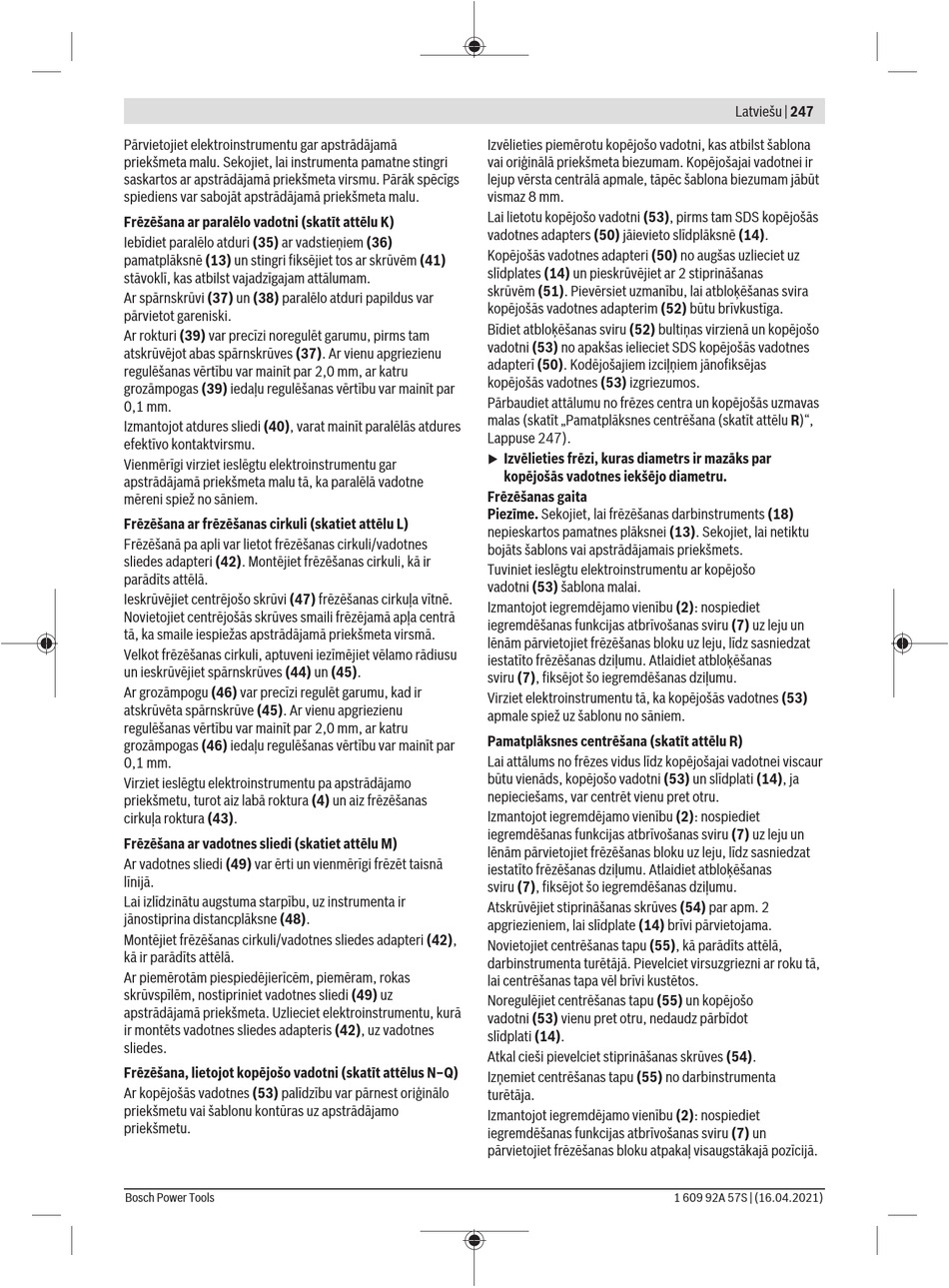

Pārvietojiet elektroinstrumentu gar apstrādājamā
priekšmeta malu. Sekojiet, lai instrumenta pamatne stingri
saskartos ar apstrādājamā priekšmeta virsmu. Pārāk spēcīgs
spiediens var sabojāt apstrādājamā priekšmeta malu.
Frēzēšana ar paralēlo vadotni (skatīt attēlu K)
Iebīdiet paralēlo atduri (35) ar vadstieņiem (36)
pamatplāksnē (13) un stingri fiksējiet tos ar skrūvēm (41)
stāvoklī, kas atbilst vajadzīgajam attālumam.
Ar spārnskrūvi (37) un (38) paralēlo atduri papildus var
pārvietot gareniski.
Ar rokturi (39) var precīzi noregulēt garumu, pirms tam
atskrūvējot abas spārnskrūves (37). Ar vienu apgriezienu
regulēšanas vērtību var mainīt par 2,0 mm, ar katru
grozāmpogas (39) iedaļu regulēšanas vērtību var mainīt par
0,1 mm.
Izmantojot atdures sliedi (40), varat mainīt paralēlās atdures
efektīvo kontaktvirsmu.
Vienmērīgi virziet ieslēgtu elektroinstrumentu gar
apstrādājamā priekšmeta malu tā, ka paralēlā vadotne
mēreni spiež no sāniem.
Frēzēšana ar frēzēšanas cirkuli (skatiet attēlu L)
Frēzēšanā pa apli var lietot frēzēšanas cirkuli/vadotnes
sliedes adapteri (42). Montējiet frēzēšanas cirkuli, kā ir
parādīts attēlā.
Ieskrūvējiet centrējošo skrūvi (47) frēzēšanas cirkuļa vītnē.
Novietojiet centrējošās skrūves smaili frēzējamā apļa centrā
tā, ka smaile iespiežas apstrādājamā priekšmeta virsmā.
Velkot frēzēšanas cirkuli, aptuveni iezīmējiet vēlamo rādiusu
un ieskrūvējiet spārnskrūves (44) un (45).
Ar grozāmpogu (46) var precīzi regulēt garumu, kad ir
atskrūvēta spārnskrūve (45). Ar vienu apgriezienu
regulēšanas vērtību var mainīt par 2,0 mm, ar katru
grozāmpogas (46) iedaļu regulēšanas vērtību var mainīt par
0,1 mm.
Virziet ieslēgtu elektroinstrumentu pa apstrādājamo
priekšmetu, turot aiz labā roktura (4) un aiz frēzēšanas
cirkuļa roktura (43).
Frēzēšana ar vadotnes sliedi (skatiet attēlu M)
Ar vadotnes sliedi (49) var ērti un vienmērīgi frēzēt taisnā
līnijā.
Lai izlīdzinātu augstuma starpību, uz instrumenta ir
jānostiprina distancplāksne (48).
Montējiet frēzēšanas cirkuli/vadotnes sliedes adapteri (42),
kā ir parādīts attēlā.
Ar piemērotām piespiedējierīcēm, piemēram, rokas
skrūvspīlēm, nostipriniet vadotnes sliedi (49) uz
apstrādājamā priekšmeta. Uzlieciet elektroinstrumentu, kurā
ir montēts vadotnes sliedes adapteris (42), uz vadotnes
sliedes.
Frēzēšana, lietojot kopējošo vadotni (skatīt attēlus N–Q)
Ar kopējošās vadotnes (53) palīdzību var pārnest oriģinālo
priekšmetu vai šablonu kontūras uz apstrādājamo
priekšmetu.
Bosch Power Tools
Izvēlieties piemērotu kopējošo vadotni, kas atbilst šablona
vai oriģinālā priekšmeta biezumam. Kopējošajai vadotnei ir
lejup vērsta centrālā apmale, tāpēc šablona biezumam jābūt
vismaz 8 mm.
Lai lietotu kopējošo vadotni (53), pirms tam SDS kopējošās
vadotnes adapters (50) jāievieto slīdplāksnē (14).
Kopējošās vadotnes adapteri (50) no augšas uzlieciet uz
slīdplates (14) un pieskrūvējiet ar 2 stiprināšanas
skrūvēm (51). Pievērsiet uzmanību, lai atbloķēšanas svira
kopējošās vadotnes adapterim (52) būtu brīvkustīga.
Bīdiet atbloķēšanas sviru (52) bultiņas virzienā un kopējošo
vadotni (53) no apakšas ielieciet SDS kopējošās vadotnes
adapterī (50). Kodējošajiem izciļņiem jānofiksējas
kopējošās vadotnes (53) izgriezumos.
Pārbaudiet attālumu no frēzes centra un kopējošās uzmavas
malas (skatīt „Pamatplāksnes centrēšana (skatīt attēlu R)",
Lappuse 247).
Izvēlieties frēzi, kuras diametrs ir mazāks par
u
kopējošās vadotnes iekšējo diametru.
Frēzēšanas gaita
Piezīme. Sekojiet, lai frēzēšanas darbinstruments (18)
nepieskartos pamatnes plāksnei (13). Sekojiet, lai netiktu
bojāts šablons vai apstrādājamais priekšmets.
Tuviniet ieslēgtu elektroinstrumentu ar kopējošo
vadotni (53) šablona malai.
Izmantojot iegremdējamo vienību (2): nospiediet
iegremdēšanas funkcijas atbrīvošanas sviru (7) uz leju un
lēnām pārvietojiet frēzēšanas bloku uz leju, līdz sasniedzat
iestatīto frēzēšanas dziļumu. Atlaidiet atbloķēšanas
sviru (7), fiksējot šo iegremdēšanas dziļumu.
Virziet elektroinstrumentu tā, ka kopējošās vadotnes (53)
apmale spiež uz šablonu no sāniem.
Pamatplāksnes centrēšana (skatīt attēlu R)
Lai attālums no frēzes vidus līdz kopējošajai vadotnei viscaur
būtu vienāds, kopējošo vadotni (53) un slīdplati (14), ja
nepieciešams, var centrēt vienu pret otru.
Izmantojot iegremdējamo vienību (2): nospiediet
iegremdēšanas funkcijas atbrīvošanas sviru (7) uz leju un
lēnām pārvietojiet frēzēšanas bloku uz leju, līdz sasniedzat
iestatīto frēzēšanas dziļumu. Atlaidiet atbloķēšanas
sviru (7), fiksējot šo iegremdēšanas dziļumu.
Atskrūvējiet stiprināšanas skrūves (54) par apm. 2
apgriezieniem, lai slīdplate (14) brīvi pārvietojama.
Novietojiet centrēšanas tapu (55), kā parādīts attēlā,
darbinstrumenta turētājā. Pievelciet virsuzgriezni ar roku tā,
lai centrēšanas tapa vēl brīvi kustētos.
Noregulējiet centrēšanas tapu (55) un kopējošo
vadotni (53) vienu pret otru, nedaudz pārbīdot
slīdplati (14).
Atkal cieši pievelciet stiprināšanas skrūves (54).
Izņemiet centrēšanas tapu (55) no darbinstrumenta
turētāja.
Izmantojot iegremdējamo vienību (2): nospiediet
iegremdēšanas funkcijas atbrīvošanas sviru (7) un
pārvietojiet frēzēšanas bloku atpakaļ visaugstākajā pozīcijā.
