Vor der Inbetriebnahme des Handbediengerätes ist darauf zu ach-
ten, dass der STOP-Taster NICHT gedrückt ist. Das Anschließen ei-
nes Handbediengerätes mit gedrücktem STOP-Taster würde die An-
lage stilllegen.

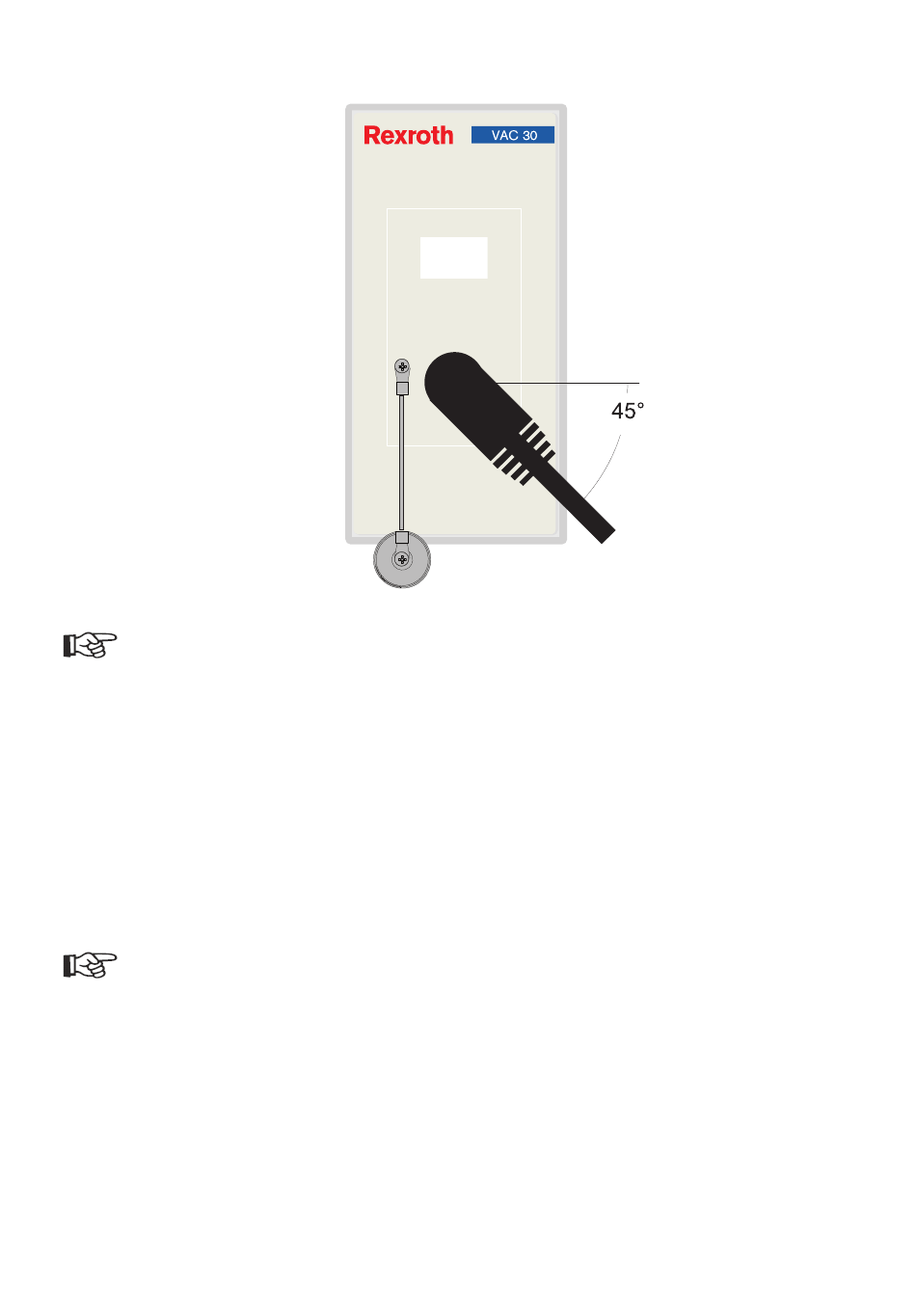

Zum Anschließen des Handbediengerätes setzen Sie ohne Kraft-
aufwand den abgewinkelten Stecker wie in Bild 1 gezeigt, in einem
Winkel von ca. 45° zur Waagrechten auf den Flansch des An-
schlussmodules IndraControl VAC 30.2. Erst wenn der Stecker
spürbar einrastet, ist die korrekte Stellung erreicht. Drehen Sie
nun mit leichtem Druck die Rändelmutter auf den Flansch.
Während des Aufschraubens des Steckers schaltet ein Relais den
STOP-Taster aktiv und das Handbediengerät wird mit Spannung
versorgt. Um eine optimale Verbindung der Kontakte zu gewährleis-
ten und die angegebene Schutzart zu erreichen, ist die Rändelmut-
ter so weit aufzuschrauben bis der Dichtungsgummi vollständig
abgedeckt und der Anschlag erreicht
