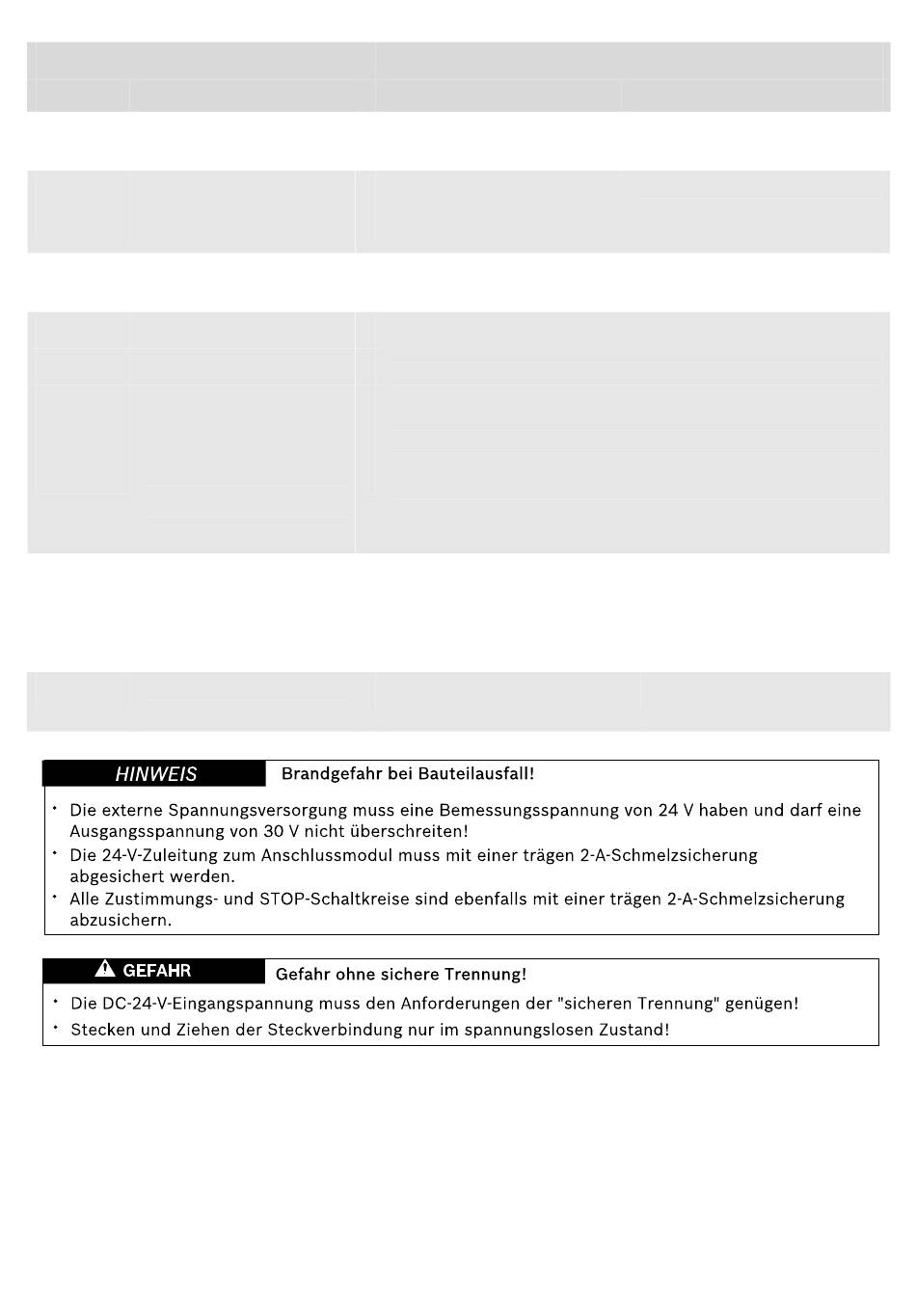

Bosch Rexroth IndraControl VAC 30.2 Montageanleitung Seite 5

Pinbelegung
Pin Signal-Name
X1.2 Pin2 0 V
X1.2 Pin3 24 VDC Terminal
X1.1 Pin4 Terminal connected IN
X1.2 Pin4 Terminal connected
OUT
X2.1 Pin1 STOP-Taster 1 IN
X2.1 Pin2 STOP-Taster 1 OUT
X2.1 Pin3 STOP-Taster 2 IN
X2.1 Pin4 STOP-Taster 2 OUT
X2.2 Pin1 Zustimmungseinrich-
tung 1 IN
X2.2 Pin2 Zustimmungseinrich-
tung 1 OUT
X2.2 Pin3 Zustimmungseinrich-
tung 2 IN
X2.2 Pin4 Zustimmungseinrich-
tung 2 OUT
Anschließen des Handbediengerätes
Das Handbediengerät wird über das Anschlussmodul IndraControl VAC 30.2
an das Automatisierungssystem angeschlossen. Vor der Inbetriebnahme des
Handbediengerätes muss sich der Bediener vom ordnungsgemäßen Zustand
der Anlage, speziell der Sicherheitseinrichtungen, vergewissern.
20. Dezember 2010
Anschlussparameter
Parameter
Externe Absicherung
Verpolschutz
Über X1.1 Pin1 oder X1.2 Pin1 wird das Anschlussmo-
dul IndraControl VAC30.2 inclusive automatischer Stop-
taster-Überbrückung mit Spannung versorgt. Über X1.1
Pin3 oder X1.2 Pin3 wird das angeschlossene Handbe-
diengerät mit Spannung versorgt. Soll das Handbedien-
gerät in aufgestecktem Zustand an- oder ausschaltbar
gemacht werden, ist die Drahtbrücke zwischen X1.2
Pin1 und X1.2 Pin3 zu entfernen und die Schaltspan-
nung für das Handbediengerät auf X1.1 Pin3 oder X1.2
Pin3 zu legen.
Aus Sicherheitsgründen ist die Spannungsversorgung
für das Anschlussmodul (X1.1 Pin1, X1.2 Pin1) zu über-
wachen. Fällt diese Spannung aus, ist der Stop Taster
am Gerät unwirksam.
Seite 5 von 7
Wert
Schmelzsicherung, 2 A trä-
ge
Durch Entkopplungsdiode;
bei Verpolung löst die Ein-
gangssicherung aus.
R911333524-AA_BPZ_DOC
