Johnson Controls Metasys Benutzerhandbuch Seite 74

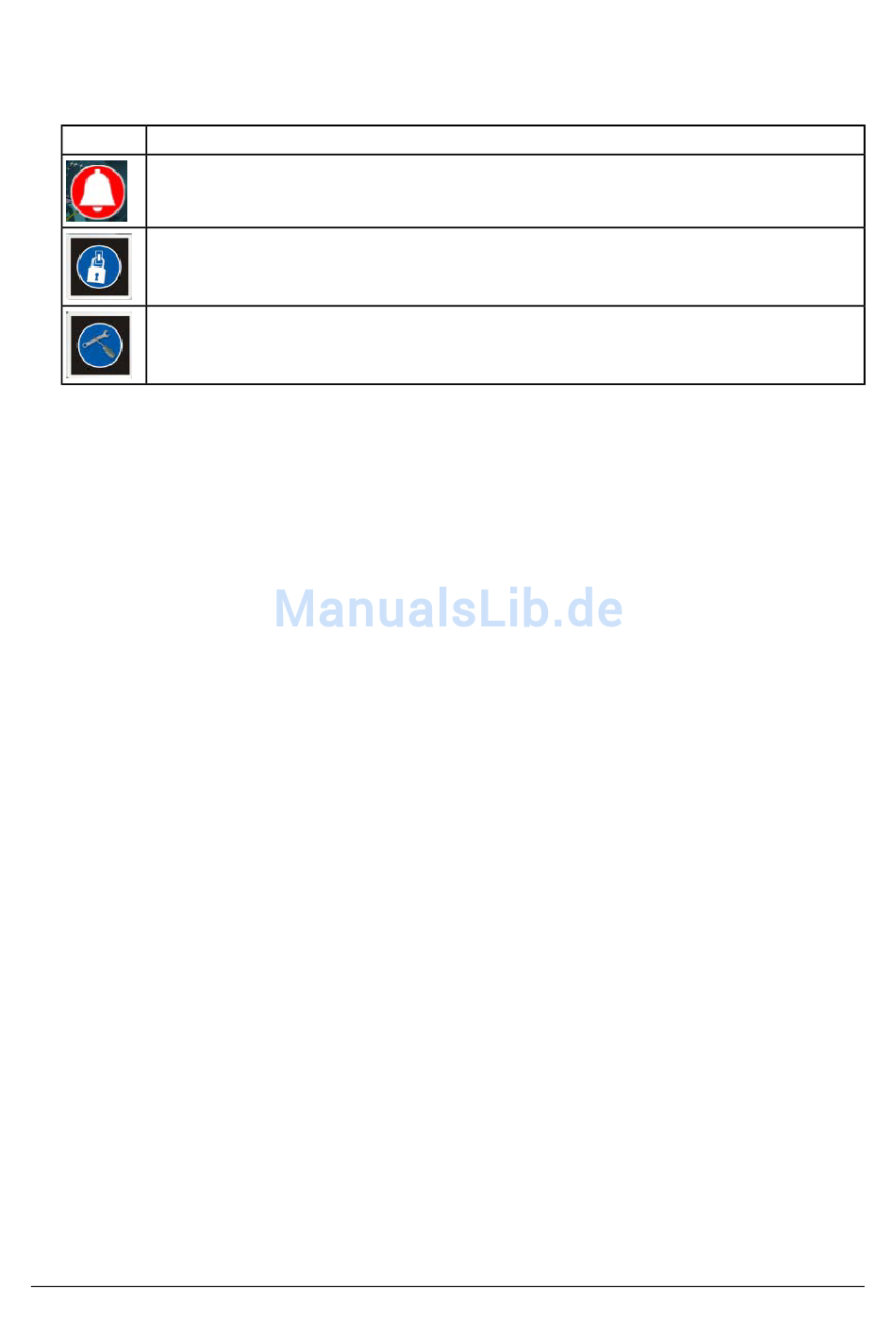

Tabelle 16: Symbole für die Equipmentdarstellung in der Neuen Metasys Bedienoberfläche
Symbol Beschreibung
Equipment befindet sich im Alarmzustand
Equipment ist gesperrt
Equipment wird gewartet
Wenn unter bestimmten Umständen Text nicht erscheint, oder abgeschnitten wird in den für die Neue
Metasys Bedienoberfläche konvertierten Graphics+ Grafiken, müssen Sie die Größe der Textbox in GGT
um ein paar Pixel verändern, bevor Sie die Grafik erneut in der Neuen Metasys Bedienoberfläche anzeigen.
Nach dem Verändern der Textboxgröße, dem Speichern der Grafik und der Anzeige der Grafik in in der
Neuen Metasys Bedienoberfläche ist die Textboxbreite nicht 100 % akkurat, oder erscheint genauso, wie
im Liegenschaftsportal, SCT oder dem Ready Access Portal.
CAD-Zeichnungen und einige Symbole und Elemente von Grafiken mit automatischer Höhen und
Breiteneinstellung werden mit fehlenden Daten angezeigt oder erscheinen kleiner als sie sind. Um dieses
Problem zu lösen, muss die Größe der CAD-Zeichnung, des Symbols oder Elements in der Grafik von Hand
angepasst werden, so dass die Höhe und Breite numerische Werte sind und nicht Auto.
Bei der Farbtongenauigkeit für Rohre kann es leichte Unterschiede geben beim Erscheinen auf einer
Rechnerplattform, einem Tablet oder Smartphone.
Notwendigkeit von Silverlight® für die Anzeige von Graphics+ Grafiken in der Neuen Metasys
Bedienoberfläche
Für die Anzeige der Graphics+ Grafiken in der Neuen Metasys Bedienoberfläche muss Microsoft Silverlight
nicht installiert sein.
Zeigt die Graphics+ Grafik aktuelle Werte im Widget Grafik?
Ja. Grafikelemente, die aktuelle Datenwerte unterstützen, zeigen die aktuellen Datenwerte der verknüpften
Datenpunkte in der Neuen Metasys Bedienoberfläche.
Kann man Befehle aus der Graphics+ Grafik im Widget Grafik absetzen?
Ja. Elemente in der Graphics+ Grafik, die das Absetzen von Befehlen unterstützen, ermöglichen es, Befehle
an Datenpunkte abzusetzen, die an Equipment angebunden sind, das für die Neue Metasys Bedienoberfläche
definiert wurde. Sie können z. B. mit der linken Maustaste in ein Befehlsfeld, auf ein Schlüsselobjekt in einem
Objektlistenmodul oder in eine Erweiterte Wertanzeige tippen oder klicken und das Befehlsfenster öffnet
sich und Sie können einen Befehl an den Datenpunkt ausgeben.
Anmerkung: In Graphics+ Grafiken wird nur das Tippen oder Klicken mit der linken Maustaste für die
Ausgabe von Befehlen unterstützt. Außerdem können Sie nur Befehle an das Attribut Aktueller
Wert eines Datenpunktes ausgeben.
An Datenpunkte, die nicht für die Neue Metasys Bedienoberfläche konfiguriert wurden, können keine Befehle
abgesetzt werden. Trotzdem öffnet sich das Befehlsfenster und Sie können die Datenpunktinformationen
sehen.
Anmerkung: Wenn das Befehlsfenster sich nicht öffnen, dann sind Sie nicht autorisiert, an den verknüpften
Datenpunkt einen Befehl abzusetzen.
Ist die Anzeige von Grafiken mit Aliasnamen im Widget Grafik möglich?
Ja. Aliasnamen auf andere Grafiken, die Equipment zugeordnet sind, das in der Neuen Metasys
Bedienoberfläche konfiguriert wurde, werden unterstützt. Aliasnamen für Metasys Objekte (z. B. Analoge
Größe, Binäre Größe, MS-Größe) werden nicht unterstützt. Informationen finden Sie im Handbuch
MET-BHB-GGT (Benutzerhandbuch)
Die Neue Metasys® Bedienoberfläche Hilfe: Lernen 72
