Johnson Controls Metasys Benutzerhandbuch Seite 62

Verfahren Sie wie folgt, um Trendserien aus dem Widget Equipmentübersicht in den Viewer Benutzerdefinierter
Trend einzufügen:
1. Tippen oder klicken Sie im Dashboard Bereiche in der Titelzeile des Widget Equipmentübersicht auf
, um die Datenpunktliste des benutzerdefinierten Trends zu öffnen. Tippen oder klicken Sie auf
einen Datenpunkt in der Liste, um ihn in den Viewer Benutzerdefinierter Trend einzufügen.
2. Der Viewer Benutzerdefinierter Trend öffnet sich. Wählen Sie die Punkte aus der Aktuellen Datenpunktliste
aus. Sie können bis zu 4 Datenpunkte in einer einzelnen Instanz des Trenddiagramms sehen.
3. Tippen oder klicken Sie auf
Verfahren Sie wie folgt, um Trendserien aus dem Widget Equipmentaktivität in den Viewer Benutzerdefinierter
Trend einzufügen:
1. Tippen oder klicken Sie auf eine Meldung oder eine Benutzeränderung im Widget Equipmentaktivität.
2. In der Detailansicht der Meldung oder der Benutzeränderung müssen Sie auf
3. Der Viewer Benutzerdefinierter Trend öffnet sich. Wählen Sie die Punkte aus der Aktuellen Datenpunktliste
aus. Sie können bis zu 4 Datenpunkte in einer einzelnen Instanz des Trenddiagramms sehen.
4. Tippen oder klicken Sie auf
Die Neue Metasys® Bedienoberfläche Hilfe: Lernen

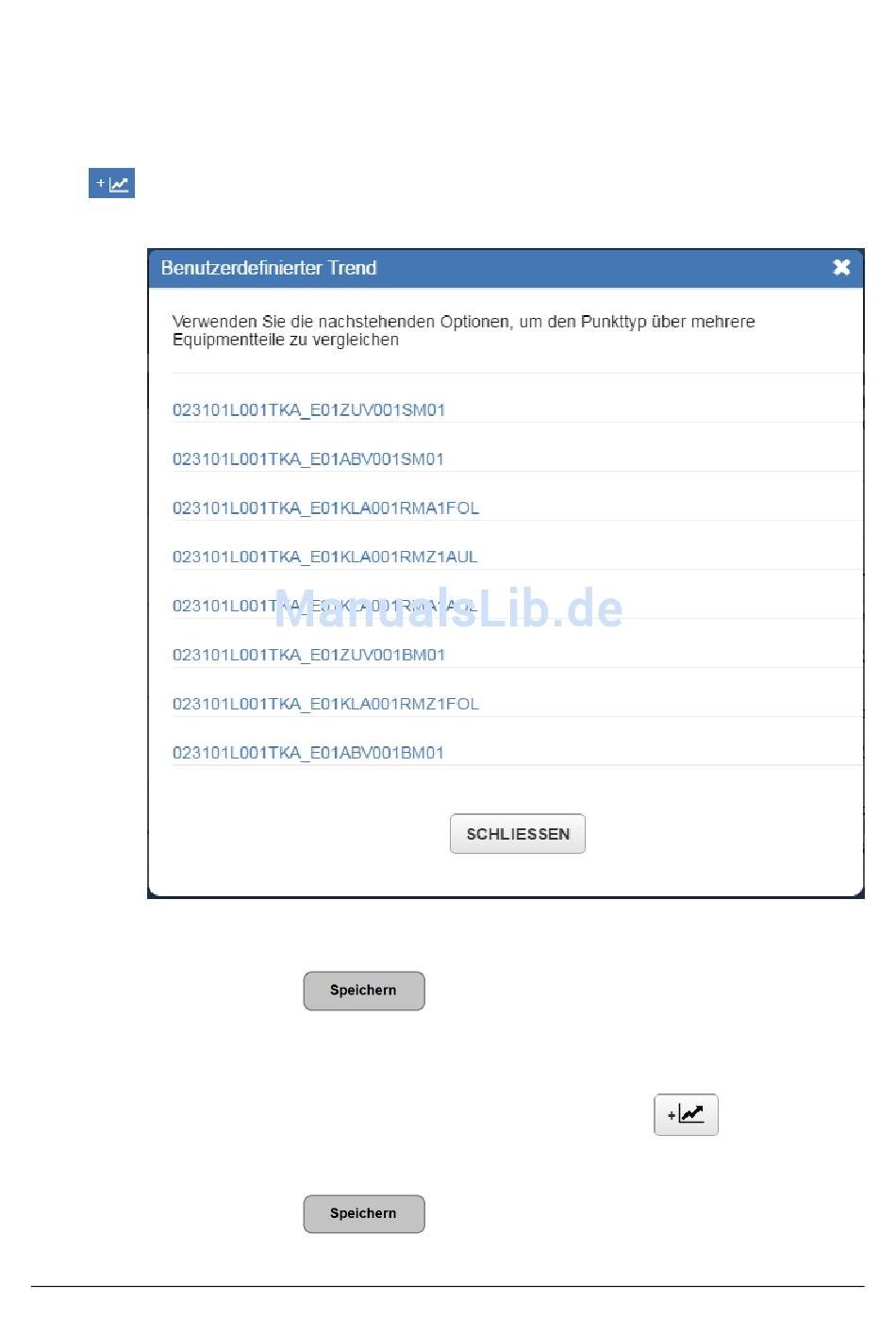

Abbildung 44: Datenpunktliste des Benutzerdefinierten Trends
.
.
tippen oder klicken.
60
