Aufruf des Widgets Equipmentübersicht
Sobald ein Bereich ausgewählt ist, erscheint das Widget Equipmentübersicht im Dashboard Bereich.
Aufbau des Widgets Equipmentübersicht
Abbildung 20
und
Tabelle 9
Tabelle 9: Beschreibung des Widgets Equipmentübersicht
Zahl
Name
1
Widget Equipmentübersicht
2
Spalte Equipment
3
Spalte Bereich(e)
4
Bereichsname und
Navigationskarussel
5
Spalten mit Daten
6
Menü Filter für den
Equipmenttyp
7
Schaltfläche für das
Hinzufügen von
Datenpunkten in den
Viewer für den
Benutzerdefinierten Trend
8
Schaltfläche für Erweitern
und Reduzieren
9
Spalte Zustand
Widget Equipmentübersicht auf einem Tablet-PC oder Smartphone
Die Neue Metasys® Bedienoberfläche Hilfe: Lernen
beschreiben das Layout des Widgets.

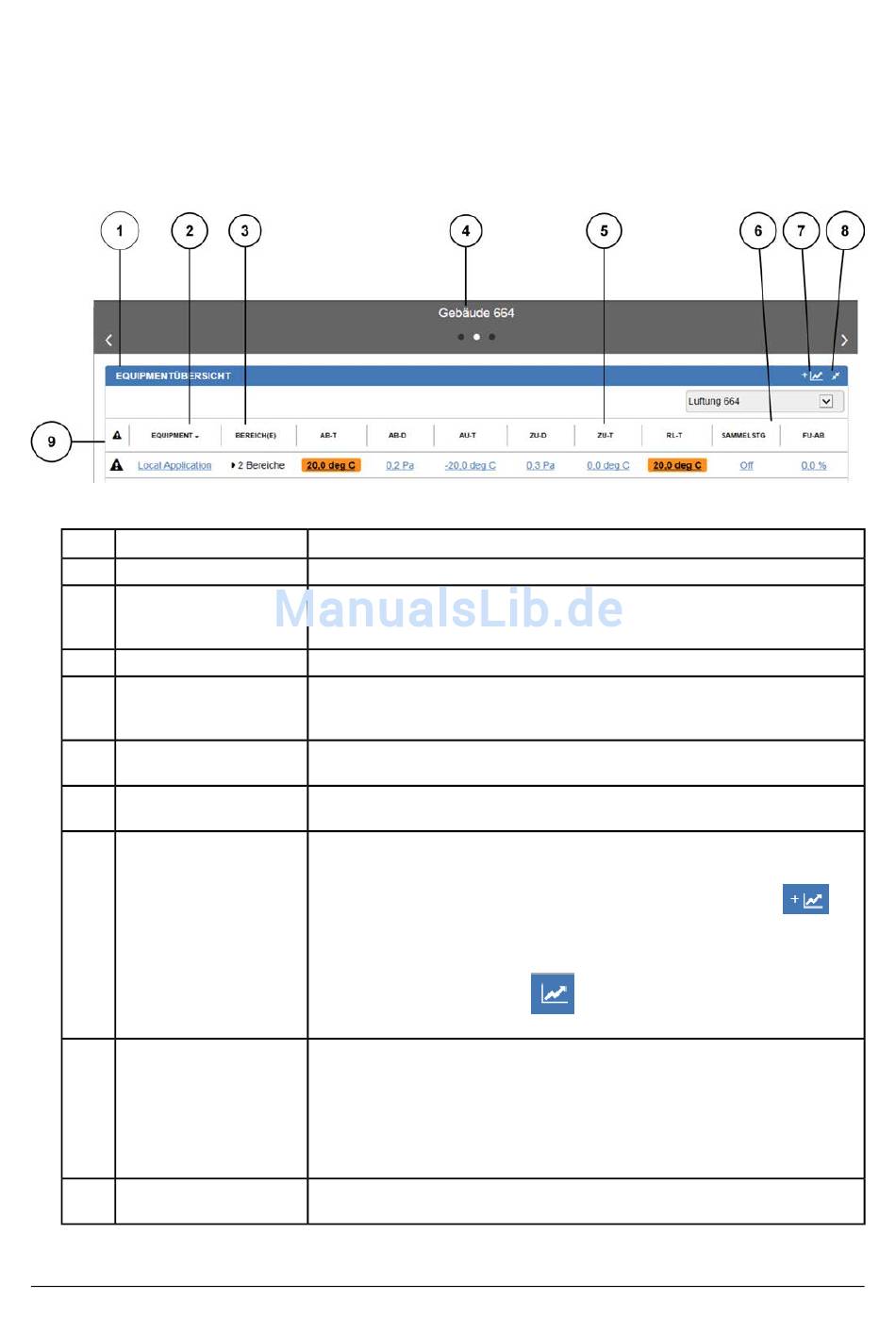

Abbildung 20: Widget Equipmentübersicht
Beschreibung
Identifiziert das Widget, das Sie gerade betrachten.
Identifiziert das Equipment, das diesen Bereich oder einen anderen untergeordneten
Bereich direkt versorgt. Autorisierte Benutzer können auf den Namen tippen oder
klicken, um mehr Details über das Equipment zu sehen.
Zeigt alle Bereiche an, die durch das Equipment direkt versorgt werden.
Zeigt den Namen des Bereichs, der betrachtet wird. Die Schaltflächen des
Navigationskarussels ist unterhalb des Bereichnamens angeordnet. Tippen oder
klicken Sie auf die Schaltflächen, um zusätzliche Widgets zu sehen.
Zeigt die Anzeigedaten für jedes Equipment. Der Inhalt dieser Spalten ist abhängig
vom Typ des Equipments, das Sie betrachten.
Legt durch einen Filter fest, welcher Equipmenttyp im Widget Equipmentübersicht
angezeigt wird.
Fügt Datenpunkte, denen die Funktionserweiterung Trend zugeordnet ist, in den
Viewer für den Benutzerdefinierten Trend ein.
Tippen oder klicken Sie im Titel des Widgets Equipmentübersicht auf
das Fenster für die Auswahl der Datenpunkte für den Benutzerdefinierten Trend
zu öffnen und Datenpunkte, für die ein Trend erfasst werden kann, in den Viewer
für den Benutzerdefinierten Trend einzufügen. Tippen oder klicken Sie dann im
Titel des Dashboards Bereich auf
Trend aufzurufen.
Erweitert das Widget auf seine maximale Größe in Abhängigkeit Ihres
Gerätebildschirms.
Reduziert das Widget auf seine minimale Größe in Abhängigkeit Ihres
Gerätebildschirms.
Anmerkung:
Diese Schaltfläche erscheint nicht auf einem Smartphone (kleine
Bildschirmgröße).
Zeigt, ob ein Datenpunkt des Equipments einen nicht normalen Zustand (z. B.
Alarm, Warnung, Offline oder Vorgabe) hat.
, um den Viewer für den Benutzerdefinierten
, um
