Tabelle 15: Beschreibung des Widgets Grafik
Zahl
Name
1
Widget Grafik
2
Navigation über Bereichs-
oder Equipmentname und
Dashboard Bereich oder
Equipment
3
Anzeigefläche für die Grafik
4
Schaltfläche für Erweitern
und Reduzieren
5
Schaltfläche Export
6
Schalfläche Heranzoomen
7
Schaltfläche Zoom/Position
zurücksetzen
8
Schalfläche Herauszoomen
Widget Grafik auf einem Tablet oder Smartphone

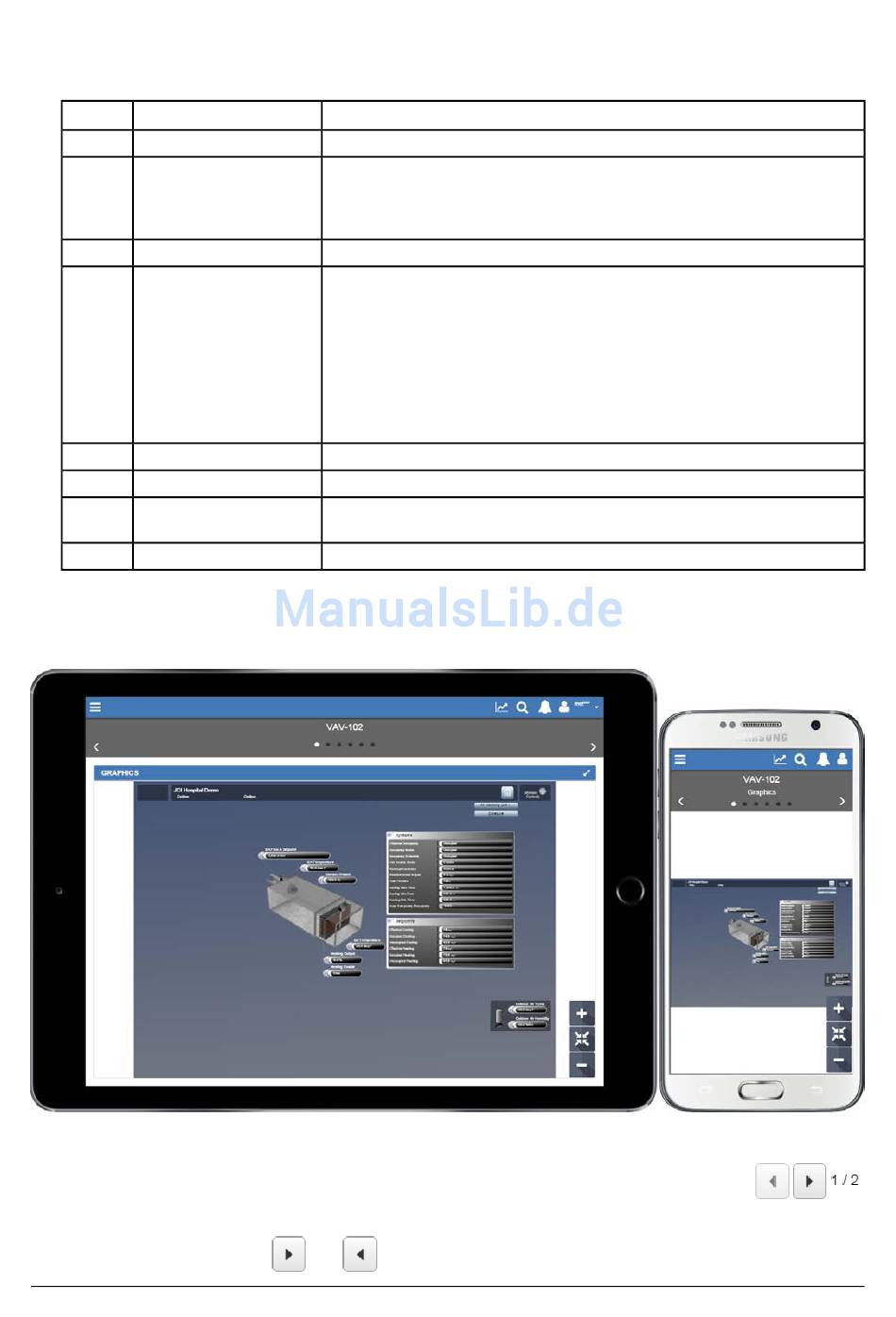

Abbildung 53
zeigt das Widget Grafik auf einem Tablet und Smartphone.
Abbildung 53: Widget Grafik auf einem Apple iPad und einem Samsung Galaxy S4
Mehrere Grafiken sind dem Bereich und Equipment zugeordnet Weitere Grafiken anzeigen
Wenn einem Bereich oder einem Equipment mehrere Grafiken zugeordnet sind, dann erscheint
in der linken oberen Ecke des Widgets Grafik.
Tippen oder klicken Sie auf
Die Neue Metasys® Bedienoberfläche Hilfe: Lernen
Beschreibung
Identifiziert das Widget, das Sie gerade betrachten.
Zeigt den Namen des Bereichs oder des Equipments, das betrachtet wird. Die
Schaltflächen im Navigationskarussel des Dashboards Bereich oder Dashboard
Equipment erscheinen unter dem Namen des Bereichs oder Equipments. Tippen
oder klicken Sie auf die Schaltflächen, um zusätzliche Widgets zu sehen.
Zeigt die zugeordnete Grafik.
Erweitert das Widget auf seine maximale Größe in Abhängigkeit Ihres
Gerätebildschirms.
Reduziert das Widget auf seine minimale Größe in Abhängigkeit Ihres
Gerätebildschirms.
Anmerkung:
Die Schaltflächen für Erweitern und Reduzieren funktionieren
nicht im Widget Grafik, weil das Widget immer in seiner
maximalen Stufe erscheint. Diese Schaltfläche erscheint nicht
auf einem Smartphone (kleine Bildschirmgröße).
Exportiert eine Schnappschussansicht der Grafik im Widget in eine PDF-Datei.
Erhöht die Vergrößerungsstufe im Widget Grafik.
Setzt die Grafik wieder auf die Originalgröße und -position zurück.
Senkt die Vergrößerungsstufe im Widget Grafik.
und
, um die
