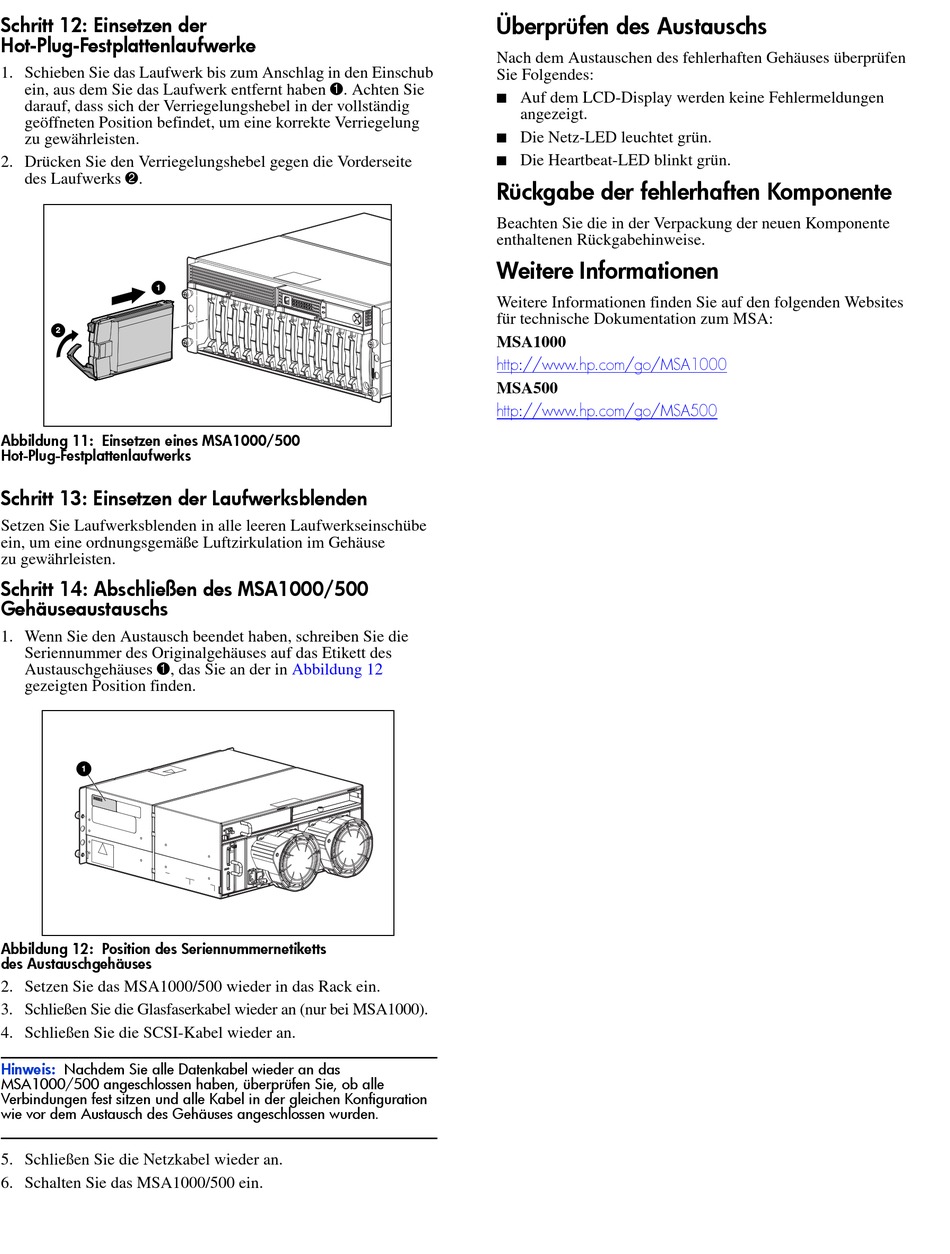

HP StorageWorks MSA1000 Austauschanleitungen Seite 4

Schritt 12: Einsetzen der
Hot-Plug-Festplattenlaufwerke
1. Schieben Sie das Laufwerk bis zum Anschlag in den Einschub
ein, aus dem Sie das Laufwerk entfernt haben 1. Achten Sie
darauf, dass sich der Verriegelungshebel in der vollständig
geöffneten Position befindet, um eine korrekte Verriegelung
zu gewährleisten.
2. Drücken Sie den Verriegelungshebel gegen die Vorderseite
des Laufwerks 2.
1
2
Abbildung 11: Einsetzen eines MSA1000/500
Hot-Plug-Festplattenlaufwerks
Schritt 13: Einsetzen der Laufwerksblenden
Setzen Sie Laufwerksblenden in alle leeren Laufwerkseinschübe
ein, um eine ordnungsgemäße Luftzirkulation im Gehäuse
zu gewährleisten.
Schritt 14: Abschließen des MSA1000/500
Gehäuseaustauschs
1. Wenn Sie den Austausch beendet haben, schreiben Sie die
Seriennummer des Originalgehäuses auf das Etikett des
Austauschgehäuses 1, das Sie an der in
gezeigten Position finden.
1
Abbildung 12: Position des Seriennummernetiketts
des Austauschgehäuses
2. Setzen Sie das MSA1000/500 wieder in das Rack ein.
3. Schließen Sie die Glasfaserkabel wieder an (nur bei MSA1000).
4. Schließen Sie die SCSI-Kabel wieder an.
Hinweis: Nachdem Sie alle Datenkabel wieder an das
MSA1000/500 angeschlossen haben, überprüfen Sie, ob alle
Verbindungen fest sitzen und alle Kabel in der gleichen Konfiguration
wie vor dem Austausch des Gehäuses angeschlossen wurden.
5. Schließen Sie die Netzkabel wieder an.
6. Schalten Sie das MSA1000/500 ein.
Abbildung 12
Überprüfen des Austauschs
Nach dem Austauschen des fehlerhaften Gehäuses überprüfen
Sie Folgendes:
■
Auf dem LCD-Display werden keine Fehlermeldungen
angezeigt.
■
Die Netz-LED leuchtet grün.
■
Die Heartbeat-LED blinkt grün.
Rückgabe der fehlerhaften Komponente
Beachten Sie die in der Verpackung der neuen Komponente
enthaltenen Rückgabehinweise.
Weitere Informationen
Weitere Informationen finden Sie auf den folgenden Websites
für technische Dokumentation zum MSA:
MSA1000
http://www.hp.com/go/MSA1000
MSA500
http://www.hp.com/go/MSA500
