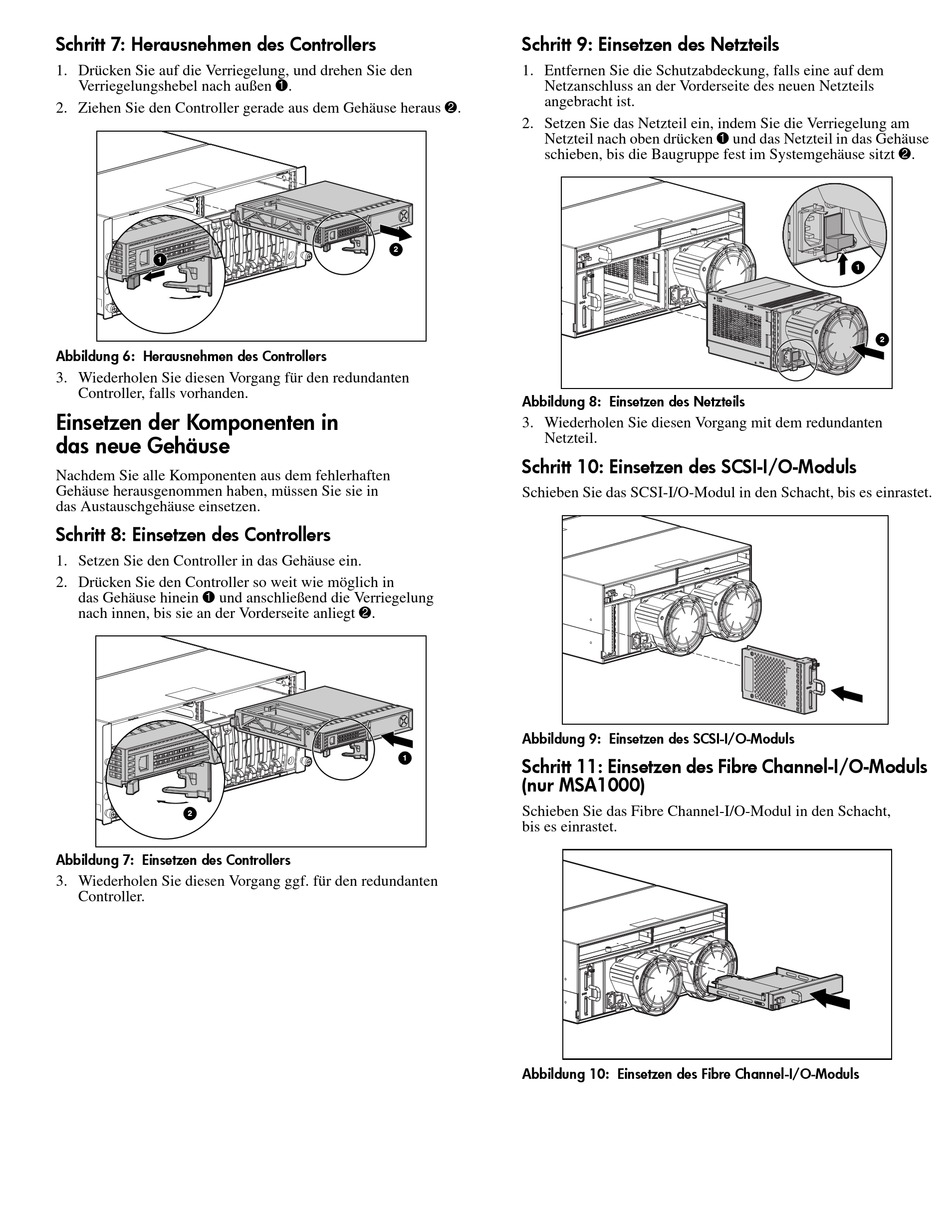

HP StorageWorks MSA1000 Austauschanleitungen Seite 3

Schritt 7: Herausnehmen des Controllers
1. Drücken Sie auf die Verriegelung, und drehen Sie den
Verriegelungshebel nach außen 1.
2. Ziehen Sie den Controller gerade aus dem Gehäuse heraus 2.
1
Abbildung 6: Herausnehmen des Controllers
3. Wiederholen Sie diesen Vorgang für den redundanten
Controller, falls vorhanden.
Einsetzen der Komponenten in
das neue Gehäuse
Nachdem Sie alle Komponenten aus dem fehlerhaften
Gehäuse herausgenommen haben, müssen Sie sie in
das Austauschgehäuse einsetzen.
Schritt 8: Einsetzen des Controllers
1. Setzen Sie den Controller in das Gehäuse ein.
2. Drücken Sie den Controller so weit wie möglich in
das Gehäuse hinein 1 und anschließend die Verriegelung
nach innen, bis sie an der Vorderseite anliegt 2.
2
Abbildung 7: Einsetzen des Controllers
3. Wiederholen Sie diesen Vorgang ggf. für den redundanten
Controller.
Schritt 9: Einsetzen des Netzteils
1. Entfernen Sie die Schutzabdeckung, falls eine auf dem
Netzanschluss an der Vorderseite des neuen Netzteils
angebracht ist.
2. Setzen Sie das Netzteil ein, indem Sie die Verriegelung am
Netzteil nach oben drücken 1 und das Netzteil in das Gehäuse
schieben, bis die Baugruppe fest im Systemgehäuse sitzt 2.
2
Abbildung 8: Einsetzen des Netzteils
3. Wiederholen Sie diesen Vorgang mit dem redundanten
Netzteil.
Schritt 10: Einsetzen des SCSI-I/O-Moduls
Schieben Sie das SCSI-I/O-Modul in den Schacht, bis es einrastet.
Abbildung 9: Einsetzen des SCSI-I/O-Moduls
Schritt 11: Einsetzen des Fibre Channel-I/O-Moduls
1
(nur MSA1000)
Schieben Sie das Fibre Channel-I/O-Modul in den Schacht,
bis es einrastet.
Abbildung 10: Einsetzen des Fibre Channel-I/O-Moduls
1
2
