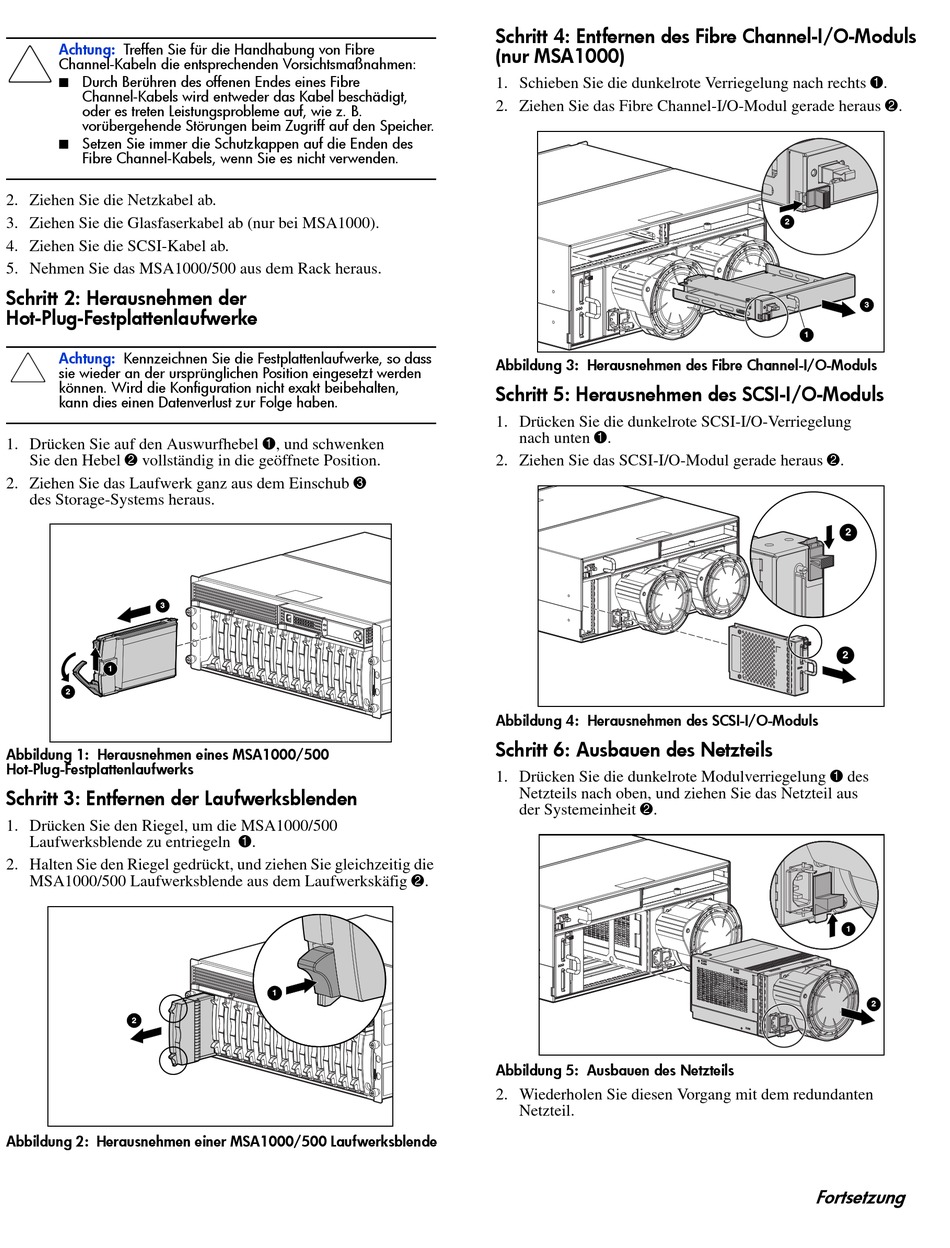

HP StorageWorks MSA1000 Austauschanleitungen Seite 2

Achtung: Treffen Sie für die Handhabung von Fibre
Channel-Kabeln die entsprechenden Vorsichtsmaßnahmen:
Durch Berühren des offenen Endes eines Fibre
■
Channel-Kabels wird entweder das Kabel beschädigt,
oder es treten Leistungsprobleme auf, wie z. B.
vorübergehende Störungen beim Zugriff auf den Speicher.
Setzen Sie immer die Schutzkappen auf die Enden des
■
Fibre Channel-Kabels, wenn Sie es nicht verwenden.
2. Ziehen Sie die Netzkabel ab.
3. Ziehen Sie die Glasfaserkabel ab (nur bei MSA1000).
4. Ziehen Sie die SCSI-Kabel ab.
5. Nehmen Sie das MSA1000/500 aus dem Rack heraus.
Schritt 2: Herausnehmen der
Hot-Plug-Festplattenlaufwerke
Achtung: Kennzeichnen Sie die Festplattenlaufwerke, so dass
sie wieder an der ursprünglichen Position eingesetzt werden
können. Wird die Konfiguration nicht exakt beibehalten,
kann dies einen Datenverlust zur Folge haben.
1. Drücken Sie auf den Auswurfhebel 1, und schwenken
Sie den Hebel 2 vollständig in die geöffnete Position.
2. Ziehen Sie das Laufwerk ganz aus dem Einschub 3
des Storage-Systems heraus.
3
1
2
Abbildung 1: Herausnehmen eines MSA1000/500
Hot-Plug-Festplattenlaufwerks
Schritt 3: Entfernen der Laufwerksblenden
1. Drücken Sie den Riegel, um die MSA1000/500
Laufwerksblende zu entriegeln 1.
2. Halten Sie den Riegel gedrückt, und ziehen Sie gleichzeitig die
MSA1000/500 Laufwerksblende aus dem Laufwerkskäfig 2.
2
Abbildung 2: Herausnehmen einer MSA1000/500 Laufwerksblende
1
Schritt 4: Entfernen des Fibre Channel-I/O-Moduls
(nur MSA1000)
1. Schieben Sie die dunkelrote Verriegelung nach rechts 1.
2. Ziehen Sie das Fibre Channel-I/O-Modul gerade heraus 2.
Abbildung 3: Herausnehmen des Fibre Channel-I/O-Moduls
Schritt 5: Herausnehmen des SCSI-I/O-Moduls
1. Drücken Sie die dunkelrote SCSI-I/O-Verriegelung
nach unten 1.
2. Ziehen Sie das SCSI-I/O-Modul gerade heraus 2.
Abbildung 4: Herausnehmen des SCSI-I/O-Moduls
Schritt 6: Ausbauen des Netzteils
1. Drücken Sie die dunkelrote Modulverriegelung 1 des
Netzteils nach oben, und ziehen Sie das Netzteil aus
der Systemeinheit 2.
Abbildung 5: Ausbauen des Netzteils
2. Wiederholen Sie diesen Vorgang mit dem redundanten
Netzteil.
2
3
1
2
2
1
2
Fortsetzung
