QNix
9500
®
3.2. Sonde einsetzen (Option)
Bei Geräten, die mit einer auswechselbaren Sonde (graue Sondenverriegelung) geliefert werden, gehen
Sie zum Einsetzen der Sonde folgendermaßen vor:

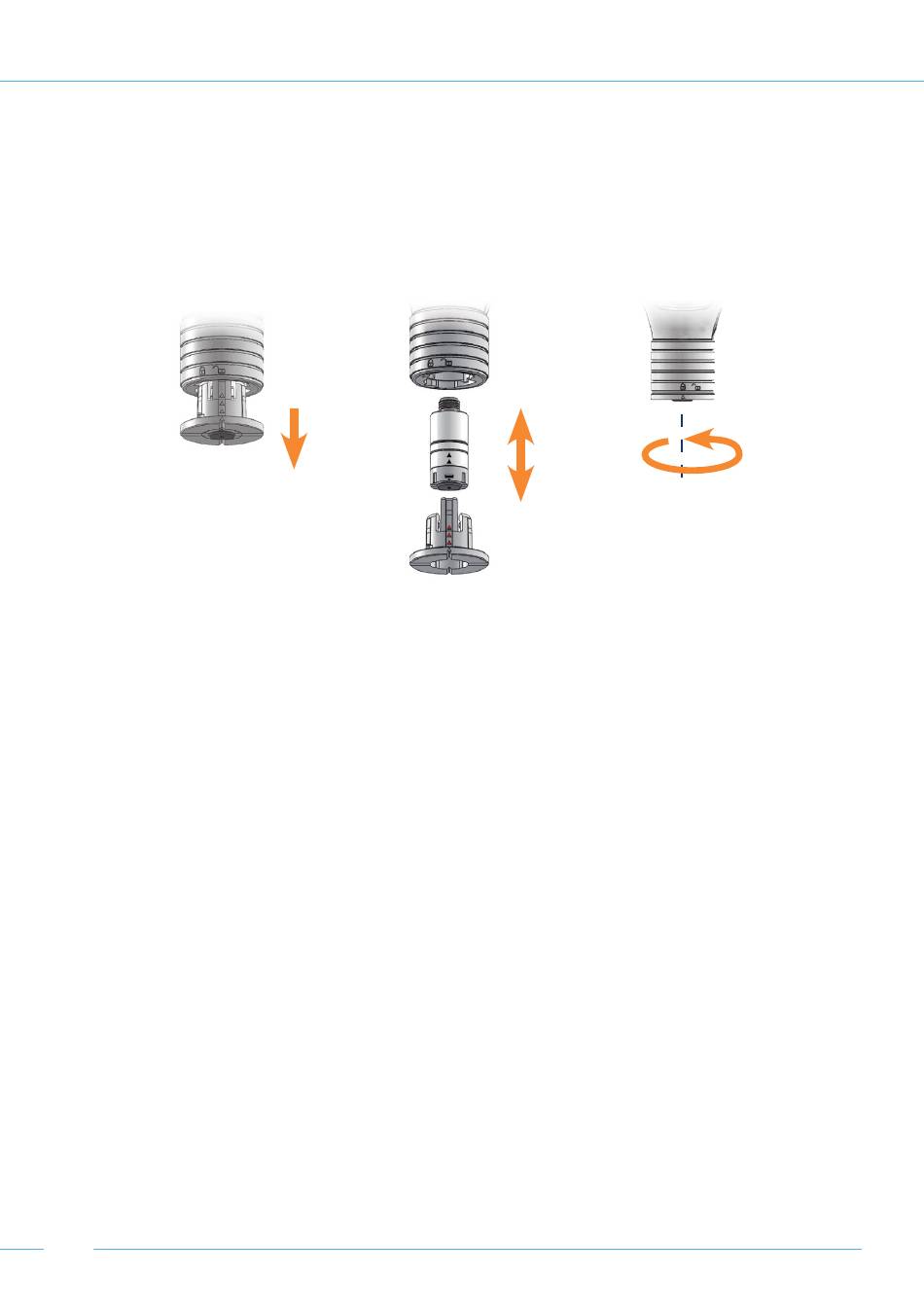

Sondenhalter bzw. Sondenkabel aus der Sondenaufnahme entnehmen
• Z um Entriegeln Sondenaufnahme gegen den Uhrzeigersinn drehen. Das Pfeilsymbol auf dem
Sondenhalter zeigt auf das off ene Schlosssymbol an der Sondenaufnahme.
• Sondenhalter aus der Aufnahme herausziehen.
Sonde in den Sondenhalter einsetzen
• S onde mit leichter Dreh-Druck-Bewegung in den Sondenhalter schieben. Die Pfeilsymbole an
der Sonde und am Sondenhalter müssen sich in einer Linie befinden. Bei korrekter Ausrich-
tung rasten alle 4 Nasen in der entsprechenden Nut an der Sonde ein.
• Sondenhalter wieder einsetzen bzw. Sonde am Kabel anstecken und verschrauben.
• Z um Verriegeln Sondenaufnahme im Uhrzeigersinn drehen, bis sie einrastet. Das Pfeilsymbol
auf dem Sondenhalter zeigt auf das geschlossene Schlosssymbol an der Sondenaufnahme.
Überwurfmutter / Sonde an Sondenkabel anschließen
• S onde mit dem Kabel verschrauben. Hierzu wird immer nur an der Überwurfmutter des
Kabels gedreht. Eine Drehbewegung an dem abgewinkelten Kabelanschluss kann zu einer
dauerhaften Beschädigung der elektrischen Kontakte und somit zum Garantieverlust führen.
• Zur besseren Führung der Sonde stecken Sie diese in den Sondenhalter des Messgerätes.
18
