5.3. ISOLATIONSWIDERSTAND (M )
•
Entsprechend der Norm IEC/EN60204-1, muss der Isolationswiderstand zwischen
aktiven kurzgeschlossenen Leitern von einem gespeicherten Kreis und dem
Erdungssystem mit einer Testspannung von 500 V DC überprüft werden. Der
Grenzwert ist
•
Stellen Sie sicher, dass alle Schalter des zu messenden Gegenstands
geschlossen sind, damit Sie alle Bestandteile testen können. Für die Messung
müssen alle aktiven Leiter (L1, L2, L3 und N) kurzgeschlossen werden.

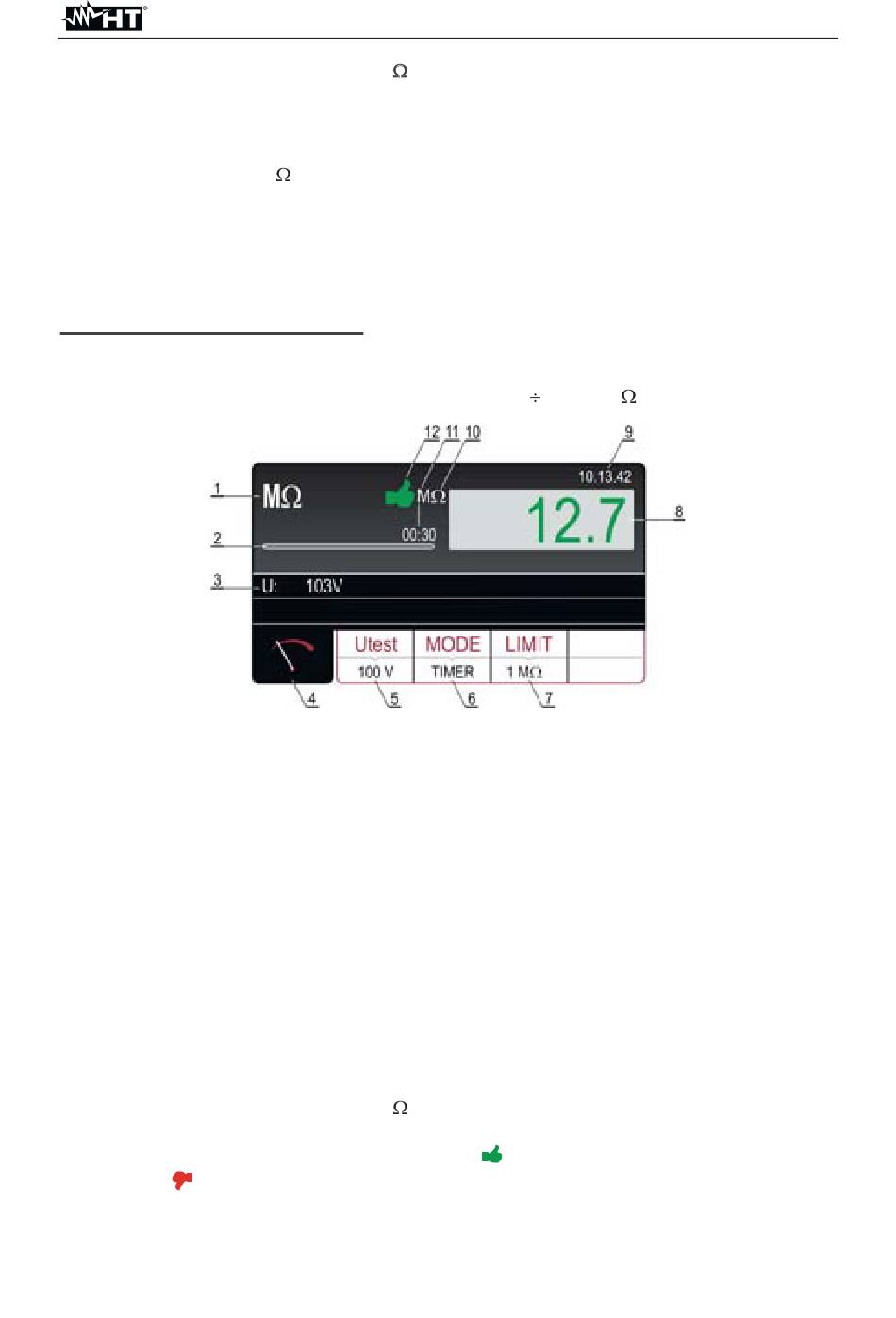

5.3.1. Erklärung der RIso Bildschirmseite
Einstellbare/wählbare Parameter:
Utest -
Nominaltestspannung
MODUS - Betriebsmodus
LIMIT - Grenzwert des Isolationswiderstands 0.01
1 ... Ausgewählte Funktion
2 ... Fortschrittsleiste, markiert die Zeit während der Messung (nur im TIMER Modus).
3 ... Testspannung, die während der Messung benutzt wird.
4 ... Virtuelle Taste der Messbildschirmseite.
5 ... Virtuelle Utest Taste zur Auswahl der Prüfspannung (100, 250, 500 oder 1000
V). Der gerade ausgewählte Wert wird unten auf der Taste angezeigt.
6 ... Virtuelle MODUS Taste zur Auswahl des Betriebsmodus (MANUELL, TIMER
oder AUTO). Der gerade ausgewählte Modus wird unten auf der Taste
angezeigt.
7 ... Virtuelle LIMIT Taste zur Auswahl des Grenzwiderstands. Der gerade
ausgewählte Wert wird unten auf der Taste angezeigt.
8 ... Gemessener Wert (in grün angezeigt - Ergebnis OK, in rot - Ergebnis NICHT
OK).
9 ... Echtzeit-Uhr (hh.mm.ss).
10 . Messeinheit des Ergebnisses (M ).
11 . Eingestellte Messzeit (nur in TIMER Modus).
12 . Zustand des Messergebnisses (Symbol
Symbol
in rot angezeigt
1 M .
100, 250, 500 oder 1000 V DC
MANUELL, TIMER oder AUTO
Abb.
11: Bildschirmseite der
- Ergebnis NICHT OK).
100.0 M
RISO Testergebnisse
in grün angezeigt
DE - 24
FULLTEST3
- Ergebnis OK,
