1 ... Ausgewählte Funktion
2 ... Fortschrittsleiste, markiert die Zeit während der Messung (nur im TIMER Modus).
3 ... Unterergebnisse - Teststrom Im, der den Prüfling während der Messung
durchläuft.
4 ... Virtuelle Taste der Messbildschirmseite.
5 ... Virtuelle Im NOM Taste zur Auswahl des Nominalteststroms (200 mA oder 25 A).
Der ausgewählte Wert wird direkt unterhalb der Auswahl angezeigt.
6 ... Virtuelle LIMIT Taste zur Auswahl des Grenzwertes. Der ausgewählte Wert wird
unterhalb der Taste angezeigt. CALC gibt an, dass der Wert berechnet wurde.
7 ... Virtuelle MODUS Taste zur Auswahl des Betriebsmodus (MANUELL oder
TIMER). Der gerade ausgewählte Modus wird unten auf der Taste angezeigt. Der
TIMER Modus ist für die Messung 200 mA und 25 A verfügbar, wenn der
STANDARD Grenzmodus ausgewählt ist.
8 ... Virtuelle CAL Taste zur Kalibrierung der Messleitungen. Der gerade kalibrierte
Wert wird unten auf der Taste angezeigt. Falls keine Kalibrierung vorgenommen
wurde, erscheint der Wert 0.00
9 ... Kalibrierungszustand
UNKALIBRIERTE KABEL).
10 . Gemessener Wert (in grün angezeigt - Ergebnis OK, in rot - Ergebnis NICHT
OK).
11 . Echtzeit-Uhr (hh.mm.ss).
12 . Messeinheit des Ergebnisses ( ).
13 . Eingestellte Messzeit (nur in TIMER Modus).
14 . Zustand des Messergebnisses (Symbol
Ergebnis nicht
niedrig).
5.1.2. Kalibrierung der Messlitungen
Damit der Eigenwiderstand der Messleitungen die Testergebnisse nicht beeinflussen,
ist es notwendig, ihren Widerstand zu kalibrieren (auf Null zu stellen). Befolgen Sie
das unten beschriebene Verfahren zur Kalibrierung des Widerstandes der
Messleitungen:
1) Wählen Sie einen Teststrom, den Sie für die folgenden Messungen verwenden
werden (200 mA oder 25 A). Dafür drücken Sie die virtuelle Im NOM Taste (5).
2) Drücken Sie die virtuelle CAL Taste (8); Auf dem Display erscheint die Meldung
"MESSLEITUNGEN KURZSCHLIESSEN UND START DRÜCKEN FÜR KAL".

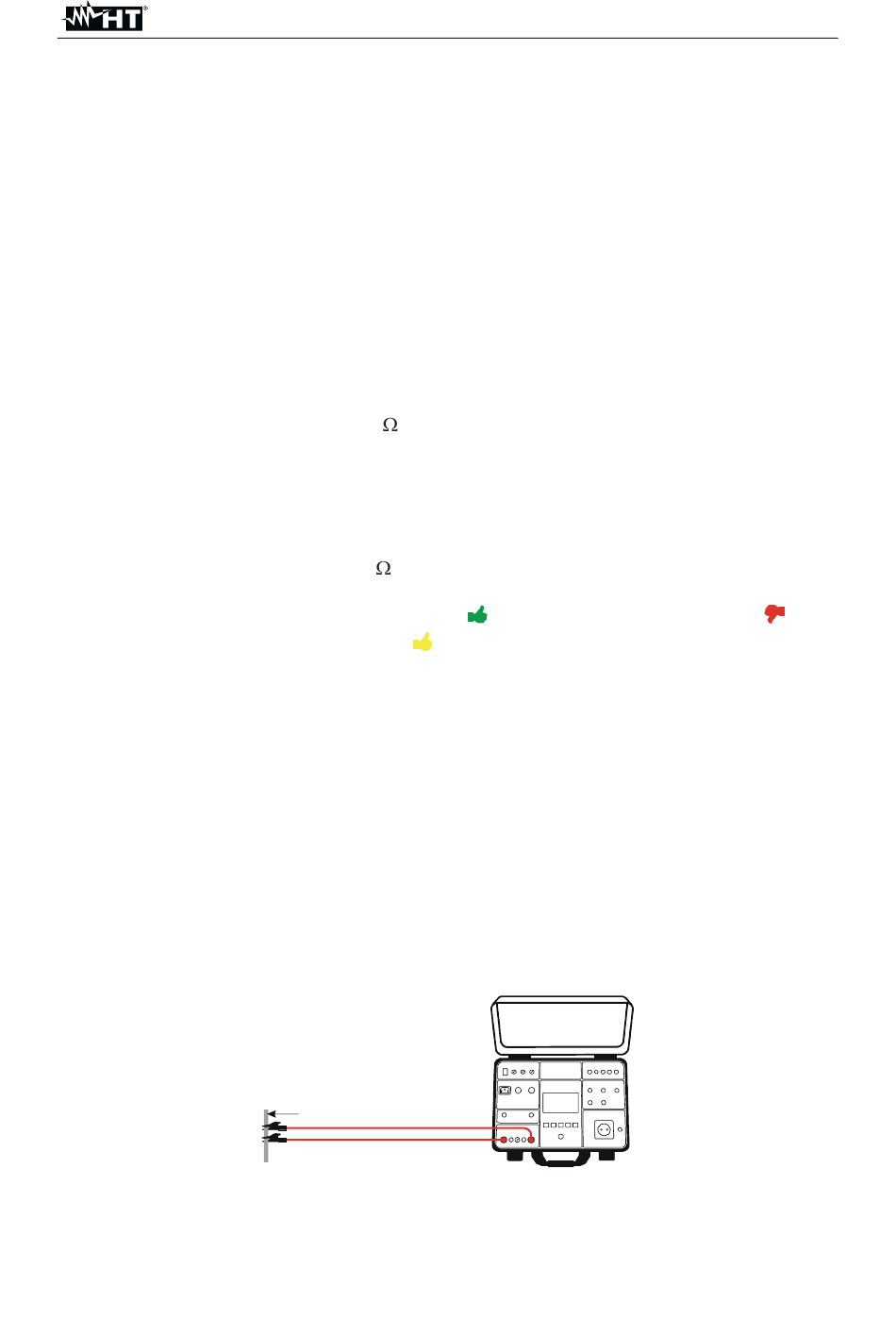

3) Verbinden Sie die Messleitungen wie unten abgebildet. Stellen Sie sicher, dass
die zwei Krokodilklemmen so nahe beieinander wie möglich verbunden sind.
Abb.
der
Messleitung
OK oder Symbol
Short unisolated wire
Red test leads 2,5 mm
6: Verbindung der Messleitungen für die Kalibrierung
in rot auf dem Display.
(KALIBRIERTE
grün - Ergebnis OK, Symbol
gelb – Ergebnis OK, aber Messstrom zu
2
DE - 15
FULLTEST3
KABEL
oder
rot –
