- Seite 1 CES OMEGA FLEX Steuerungen Funkschalter Montage- und Bedienungsanleitung Deutsch Version V01 BRO2273-1 Funkschalter Seite 1 von 31...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Über diese Anleitung 1.1 Gestaltungsmerkmale 1.2 Zielgruppe dieser Anleitung 1.3 Gültigkeit dieser Anleitung 1.4 Hersteller und Service 2 Zu Ihrer Sicherheit 2.1 EU-Konformitätserklärung 2.2 Bestimmungsgemäßer Gebrauch 2.3 Sicherheitshinweise in dieser Anleitung 2.4 Grundlegende Sicherheitshinweise 2.5 Herstellergewährleistung 3 Über das System OMEGA FLEX 3.1 Schließgeräte 3.2 Schließmedien 4 OMEGA FLEX Funkschalter... - Seite 3 10 Steuern von Schließgeräten 10.1 Koppeln von Schließgeräten 10.2 Entkoppeln von Schließgeräten 11 Entsorgung 11.1 Hinweise zur Entsorgung 12 Technische Daten 12.1 Austattungsmerkmale 12.2 Abmessungen 13 Index Funkschalter Seite 3 von 31...
-
Seite 4: Über Diese Anleitung
1 Über diese Anleitung 1 Über diese Anleitung Diese Anleitung hilft Ihnen bei der Inbetriebnahme und dem bestimmungsgemäßen, sicheren und vorteilhaften Gebrauch eines OMEGA FLEX Funkschalters. Für eine detaillierte Erklärung des Systems OMEGA FLEX und der Administration einer OMEGA FLEX Anlage lesen Sie bitte die Anleitung des Schließgeräts, das Sie mit dem Funkschalter steuern. - Seite 5 1 Über diese Anleitung Tel: +49 (0) 2051-204-0 Fax: +49 (0) 2051-204-229 www.ces.eu Für Unterstützung im Servicefall setzen Sie sich bitte mit dem CES-Service in Verbindung. Funkschalter Seite 5 von 31...
-
Seite 6: Zu Ihrer Sicherheit
2 Zu Ihrer Sicherheit 2 Zu Ihrer Sicherheit 2.1 EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie im Internet unter www.ces.eu. 2.2 Bestimmungsgemäßer Gebrauch Der Funkschalter dient zur Fernsteuerung von OMEGA FLEX Schließgeräten. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Funkschalter dürfen in keiner Weise ohne die schriftliche Zustimmung der C.Ed. - Seite 7 2 Zu Ihrer Sicherheit Räumen mit elektrostatischer Aufladung. Stellen Sie sicher, dass die Beschaltung nur von Elektrofachkräften oder von CES geschul- ten Fachpartnern durchgeführt wird. Verwenden Sie zur Montage und Demontage nur das im Abschnitt "Montage" ange- gebene Werkzeug. Betrieb Schützen Sie die elektronischen Bauteile vor Wasser und anderen Flüssigkeiten.
-
Seite 8: Herstellergewährleistung
2 Zu Ihrer Sicherheit 2.5 Herstellergewährleistung Nachfolgende Schäden sind nicht durch die Herstellergewährleistung abgedeckt: Schäden an äußeren mechanischen Teilen sowie Schäden als Folge von normalem Gebrauch und Verschleiß Schäden durch Geschehnisse oder Einflüsse von außen Schäden durch mangelhafte Installation Schäden durch mangelhafte Wartung Schäden durch falsche Bedienung Schäden durch Überspannung Schäden durch Feuer, Wasser oder Rauch... -
Seite 9: Über Das System Omega Flex
3 Über das System OMEGA FLEX 3 Über das System OMEGA FLEX 3.1 Schließgeräte Schließgeräte werden in der Tür bzw. in Türnähe verbaut und steuern dort den Zutritt: Elektronik-Zylinder Elektronik-Beschläge Wandterminals Funkschalter Der Elektronik-Beschlag Langschild ILS ist zusätzlich auch als mechanisches Schließgerät erhältlich (Langschild MLS). So können Sie elektronische und mechanische Beschläge in einem einheitlichen Design miteinander kombinieren. -
Seite 10: Omega Flex Funkschalter
4 OMEGA FLEX Funkschalter 4 OMEGA FLEX Funkschalter 4.1 Über OMEGA FLEX Funkschalter Mit einem Funkschalter können Sie Drittsysteme, zum Beispiel Fingerprint- Scanner oder PIN-Code-Systeme, in Ihre OMEGA FLEX Anlage integrieren. Funktionsprinzip 1. Sie verwenden ein Drittsystem mit potenzialfreiem Schaltausgang, um Zutritt zu erhalten. Sie geben z.B. einen PIN-Code ein oder verwenden einen Fingerprint-Sensor. Dies schaltet den dafür vorgesehenen Eingang des Funkschalters 2. -
Seite 11: Lieferumfang Und Teilebezeichnungen
5 Lieferumfang und Teilebezeichnungen 5 Lieferumfang und Teilebezeichnungen 5.1 Lieferumfang 1 Funkschalter 2 Dübel 2 Befestigungschrauben 6 Lötkontakte(siehe "Teilebezeichnungen" unten) 5.2 Teilebezeichnungen Niederhalter für URC Gehäuseschrauben Gehäuse Steckverbinder (im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar) Sabotageschalter mit Feder Funkschalter Seite 11 von 31... -
Seite 12: Anschlüsse Und Beschaltung

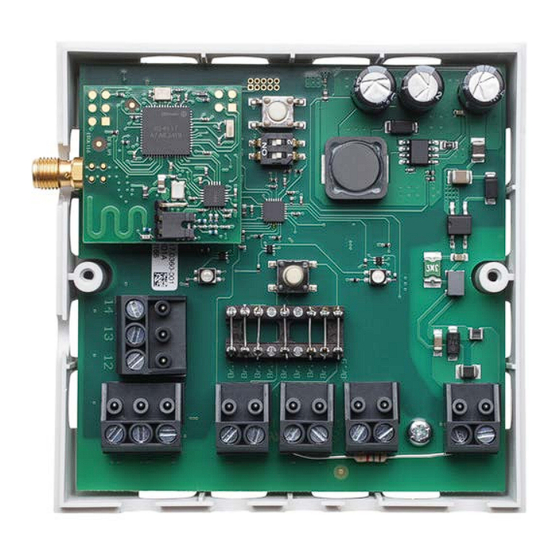

6 Anschlüsse und Beschaltung 6 Anschlüsse und Beschaltung 6.1 Anschlüsse und Schalter Relais-Board URC (siehe "URC" auf der gegenüberliegenden Seite) Kopplungstaste DIP-Schalter (siehe "Einstellen des Funkkanals" auf Seite 16) Sabotageschalter Brücken Stromversorgung (im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar) Widerstand (1,8 kΩ, 250mW) Eingang für potentialfreien Schalter 2 (im Lieferzustand Schraubklemme montiert, mitgelieferte Lötkontakte optional montierbar) - Seite 13 6 Anschlüsse und Beschaltung Anschluss für SMA-Stabantenne Mikrostecker Interne Antenne Jumper für Antennenauswahl Über URCs Eine URC (Universal Radio Control) kann über Funk OMEGA FLEX Schließgeräte freischalten, programmieren und Ereignisse aus dem Schließgerät auslesen. URCs können direkt in Zutrittssteuerungen integriert oder über Zutrittssteuerungen angesteuert werden. URCs können - je nach Programmierung - für unterschiedlichste Zwecke genutzt werden.
-
Seite 14: Beschaltung
6 Anschlüsse und Beschaltung 6.2 Beschaltung Anschluss- Funktion Beschreibung Brücken Zurzeit nicht verwendet Stromversorgung Stromversorgung 12-24 V DC Eingang für potentialfreien Schalter 2 Zurzeit nicht verwendet Eingang für potentialfreien Schalter 1 Eingang für die Auslösung per Taster o.ä. Sabotageschalter Anschluss des integrierten Sabotageschalters Relais-Ausgang 1 Zurzeit nicht verwendet Relais-Ausgang 2... -
Seite 15: Nutzung Des Sabotageschalters
6 Anschlüsse und Beschaltung 6.2.1 Nutzung des Sabotageschalters Wenn Sie den Sabotageschalter verwenden, wird ein Schaltvorgang ausgelöst, sobald der Deckel geöffnet wurde. (Deckel geöffnet = Schalter offen, Deckel geschlossen = Schalter geschlossen). Funkschalter Seite 15 von 31... -
Seite 16: Konfiguration
7 Konfiguration 7 Konfiguration 7.1 Antennenauswahl Die URC verfügt über eine interne Antenne und einen SMA-Anschluss für eine externe Antenne. Mit einer externen Antenne können Sie eine höhere Funkreichweite erzielen. Sie können über die Jumper der URC einstellen, welche Antenne verwendet wird: Externe Antenne Interne Antenne Die externe SMA-Stabantenne ist als Zubehör erhältlich (siehe... -
Seite 17: Montage
8 Montage 8 Montage Konfigurieren Sie den Funkschalter vor der Montage (siehe "Konfiguration" auf der vorherigen Seite). Benötigtes Werkzeug: Werkzeug Benötigt für 6 mm Bohrer Bohrlöcher für Befestigungsschrauben Befestigungsschrauben Kreuzschlitz- Schraubendreher Funkschalter Seite 17 von 31... - Seite 18 8 Montage Montage 1. Bohren Sie die Löcher für die Befestigungsschrauben mit einem Abstand von 60 mm. Sie können alternativ auch die Geräteschraubenlöcher einer vorhandenen Unterputz-Schalterdose verwenden, wenn die Löcher einen Abstand von 60 mm besitzen. 2. Setzen Sie die Dübel ein und schrauben Sie die Befestigungsschrauben ein.
- Seite 19 8 Montage 4. Entfernen Sie den N und legen Sie ihn zur IEDERHALTER Seite. 5. Entfernen Sie die Feder vom S ABOTAGESCHALTER legen Sie ihn zur Seite. 6. Halten Sie das Gehäuse schräg, so dass die großen Löcher auf der Rückseite eine waagerechte Linie ergeben.
- Seite 20 8 Montage 8. Drehen Sie das Gehäuse nach links, bis es waagerecht sitzt. Durch die Drehung ist das Gehäuse nun fest montiert. 9. Stellen Sie alle benötigten Kabelverbindungen her (siehe "Beschaltung" auf Seite 14). 10. Setzen Sie den Niederhalter wieder auf die URC. 11.
- Seite 21 8 Montage 12. Koppeln Sie den Funkschalter mit den gewünschten Schließgeräten, bevor Sie das Gehäuse verschrauben (siehe "Koppeln von Schließgeräten" auf Seite 23). 13. Setzen Sie den Gehäusedeckel wieder auf und schrauben Sie die Gehäuseschrauben fest. Der Funkschalter ist nun fertig montiert. 1.
-
Seite 22: Signalisierungen
9 Signalisierungen 9 Signalisierungen LED 1 Der Kopplungsmodus ist aktiv (siehe "Koppeln von Schließgeräten" auf der Blau gegenüberliegenden Seite). LED 2 Am Eingang für potentialfreien Schalter 1 liegt Spannung an (zum Beispiel durch Drücken Grün eines Tasters). Beispiel: Sie haben einen Taster an den Funkschalter angeschlossen. Sie drücken auf den Taster, um jemandem Zutritt zu gewähren. -
Seite 23: Steuern Von Schließgeräten
10 Steuern von Schließgeräten 10 Steuern von Schließgeräten 10.1 Koppeln von Schließgeräten Wenn Sie ein Schließgerät mit einem Funkschalter steuern möchten, müssen Sie das Schließgerät mit dem Funkschalter koppeln. Damit ein Schließgerät gekoppelt und gesteuert werden kann, muss der URC-Modus des Schließgeräts aktiviert sein. - Seite 24 10 Steuern von Schließgeräten 1. Drücken Sie die Kopplungstaste. Der Funkschalter befindet sich nun im Kopplungsmodus. Die LED leuchtet dabei durchgehend blau. Wenn Sie die Kopplungstaste erneut drücken, schalten Sie den Kopplungsmodus aus. Nach fünf Minuten wird der Kopplungsmodus automatisch beendet. 2.
-
Seite 25: Entkoppeln Von Schließgeräten
10 Steuern von Schließgeräten 10.2 Entkoppeln von Schließgeräten Um ein Schließgerät von einer URC zu entkoppeln, müssen Sie den URC-Modus deaktivieren. Wenn der URC-Modus deaktiviert ist, wird das Schließgerät nicht mehr vom Funkschalter gesteuert und sucht auch nicht mehr nach anderen Funkschaltern, die sich koppeln wollen. Benötigte Master-Medien: URC-Master Der URC-Master muss nicht vorher berechtigt werden. -
Seite 26: Entsorgung
11 Entsorgung 11 Entsorgung 11.1 Hinweise zur Entsorgung Gerät Jeder Verbraucher ist nach deutschem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektronische Altgeräte der getrennten Entsorgung zuzuführen. Die Entsorgung von Elektronikgeräten über den Hausmüll ist verboten. Altgeräte können unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgegeben werden. Sie können das Gerät auch an die C.Ed. -
Seite 27: Technische Daten
12 Technische Daten 12 Technische Daten 12.1 Austattungsmerkmale Produkt Funkschalter Artikelnummer 342398V Online-Funkfrequenz 868MHz Funkreichweite URC zu Interne Antenne: max. 15 m Schließgerät Externe Antenne: max. 25 m Verschlüsselte Datenübertragung 128 bit/AES Zulässiger Temperaturbereich -25°C bis +70°C Unzulässige Klimate Nicht geeignet zum Einsatz in korrosiver Atmosphäre (Chlor, Ammoniak, Kalkwasser) Rel. -
Seite 28: Abmessungen
12 Technische Daten 12.2 Abmessungen Alle Maße in mm. 12.2.1 Gehäuse Gehäuse mit SMA-Stabantenne 12.2.2 Bohrmaße Seite 28 von 31 Funkschalter... -
Seite 29: Index
13 Index 13 Index Abmessungen 28 Anschlüsse 12 Antenne 16 Beschaltung 12, 14 Bohrmaße 18, 28 DIP-Schalter 12 EU-Konformitätserklärung 6 Funkkanal 16 Konformitätserklärung 6 Koppeln 23 Kopplungstaste 12 Funkschalter Seite 29 von 31... - Seite 30 13 Index Lieferumfang 11 Lötkontakte 11 Montage 17 Sabotageschalter 12, 14-15 Schließgerät 9 Schließmedium 9 Sicherheitshinweise 6 Teilebezeichnungen 11 URC 13 Zielgruppe der Anleitung 4 Seite 30 von 31 Funkschalter...
- Seite 31 C. Ed. Schulte GmbH United Kingdom Zylinderschlossfabrik CES Security Solutions Ltd. Friedrichstraße 243 Unit 4 Kendon Business Park D-42551 Velbert Maritime Close, Medway City Estate +49 2051 204 0 Rochester, Kent ME2 4JF +44 1 634713369 +49 2051 204 229 +44 1 634786833 info@ces.eu info@uk.ces.eu...
