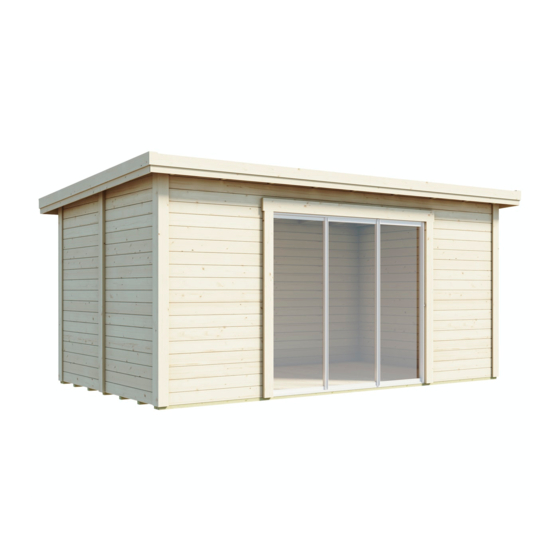

- Seite 1 PYSTYTYSOHJE INSTALLATIONSVEJLEDNING MONTERINGSANVISNING ASSEMBLY AND MAINTENANCE AUFBAUANLEITUNG NOTICE DE MONTAGE Lillevilla 688 5200 mm x 3000 mm / 44 mm 15 m 44 mm 2415/2550 mm 2720 mm ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 2 Mittapiirrokset / Dimensionsritningar / Zeichnungen mit Bemaßungen / Dimensionstegninger / Dimensional drawings / Plans côtés Lillevilla 688: 5200 x 3000 mm ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 3 Mittapiirrokset / Dimensionsritningar / Zeichnungen mit Bemaßungen / Dimensionstegninger / Dimensional drawings / Plans côtés Lillevilla 688: 5200 x 3000 mm ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 4 Wandbohlen Vægbrædder Hirsi Väggtimmer Wandbohlen Vægbrædder Päätykolmio Gaveltriangel Giebeldreieck Gavltrekant Ylimääräinen varaosahirsi Extra väggtimmer Extra Wandbohle Ekstra vægbræt Kaikki mitat noin-mittoja. Pidätämme oikeuden muutoksiin. Alla dimensioner är approximata. Rätten till ändringar förbehålles. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 5 Pignon Gable triangle 44 x 255 x 2912 Madrier supplémentaire Extra log as spare part 44 x 135 x 5112 (B1) All measurements approximately. We reserve the right to make technical changes. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 6 Beschreibung genannten Bemaßungen ab. – Ein Bauteil vor Ablauf des Gewährleistungszeitraumes trotz fachgerechter Montage nicht mehr die bestimmun gsmäßige Funktion erfüllt. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
-
Seite 7: Avant-Propos
En général, toutes les nouvelles construction. constructions sont assujetties à un permis de construire ou à une déclaration de travaux. Nous vous conseillons de toujours consulter la législation locale avant de commencer le montage. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688... -
Seite 8: Montage- Und Wartungsanweisungen
Återvinn plast, band och stödkäp- 3. Kontaktieren Sie Ihren Händler. parna enligt lokala anvisningar. Unsere Bausätze sind mit einer Schutzfolie verpackt. Entsorgen Sie die Verpackungsfolie, Umreifungsbänder und das Unterlagenholz gemäß den Abfallentsorgungsvorschriften Ihrer Region. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688... - Seite 9 Les madriers sont emballés dans une bâche et ils sont immobilisés avec un cerclage en plastique. Recyclez la bâche d’emballage, le cerclage en plastique et les chevrons, selon la réglementation de traitement des déchets de votre commune. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 10 Wandbohle nässen. Zusätzlich dienen die äußeren Fundamenthölzer als Stütze der Fußbodenbretter. In der Praxis bedeutet das, dass die Fundamente ca. 5-10 mm klei- ner sind als die Bodenfläche des Blockbohlenhauses. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 11 (en option sur certains modèles). ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 12 Vorsichtig auspacken, ohne das Holz zu beschädigenSkær forsigtigt uden Tukirimat at beskadige træet Stödkäppar Cut carefully without Paketstrahlen damaging the wood Støttebjælker Découpez soigneusement sans Package beams ndommager le bois ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 13 Évitez d’ouvrir trop cette dernière, elle pourrait alors se déboîter des charnières d’avant plus si l’entrebâilleur n’a pas été installée. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 14 Dachmaterial (nicht katon harjalle tuleva huopakaista. slutliga takläggningen (ingår inte i im Lieferumfang enthalten) installiert Tämän alushuovan päälle pitää werden leveransen). asentaa lopullinen katemateriaali (ei sisälly toimitukseen). ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 15 Il est vivement conseillé de Ovenpå denne underfilt fæstnes la remplacer aussi tôt que possible avec senere den endelige tagbelægning une couverture plus qualitatif que n’est (følger ikke med leverancen). pas inclus dans livraison. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 16 Feuchtigkeit aus Ecken, Ästen, Rissen liitoskohdista. Tarvittaessa estä tämä und Fugen in das Gebäude eindringen. esimerkiksi silikonin avulla. Vermeiden Sie dies ggf. mit Silikon. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 17 This can be pièces. Si cela s’avère nécessaire, silikone, når det kræves. prohibited with silicon, if needed. vous pouvez appliquer de la silicone. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 18 Bauaufsichtsbehörde vor dem Aufbaubeginn. Bitte beachten Sie, dass es beim Aufbau um eine Bauarbeit geht, bei welcher etwas Bauerfahrung und Baukenntnisse erforderlich sind. Holen Sie bei Bedarf Ratschläge oder Hilfe bei Experten ein. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 19 Veuillez noter que l’assemblage demande un peu d’expérience et de savoir- faire dans le bâtiment. Si nécessaire n’hésitez pas à demander l’aide d’un professionnel. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 20 Wenn der Kunde einen Garantiefall anmeldet, ist unmittelbar der Händler zu kontaktieren und eine Mitteilung an den Hersteller einzureichen. Wenn der Kunde mit der Montage beginnt oder diese fortsetzt, gilt das Produkt als anerkannt. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 21 En cas de défaut ou de malfaçon, contactez immédiatement votre revendeur afin de faire une récla- mation écrite. Si le montage de votre abri est déjà commencé, nous considérons que vous avez accepté le matériel tel quel. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
-
Seite 22: Monteringsanvisning
Lillevilla 688: Pystytysohje Monteringsanvisning Montageanleitung Vejledning Building instruction Guide de montage ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688... - Seite 23 ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 24 / Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch! / Læse hele vejledningen, før du begynder montering ! / Read through the whole manual before you start building your cabin / Lisez toutes les instructions de montage avant démarrer le montage ! ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 25 Modell. / Tegningerne er kun til reference og delnumrene gælder kun til denne model./ The drawings are referential and only the partnumbers represent the cabin model. / Les dessins sont indicatifs et la numérotation s’applique uniquement à ce modèle. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 26 FI Ruuvi, naula, nurkkalauta SV Skruv, spik, täckbräda DE Schraube, Nagel, Abdeckbrett DK Skrue, søm, dækbræt GB Screw, nail, cover board FR Vis, clou, de finition de coin 4,0x40 screw 4,0x40 1,7x45 ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 27 Förborra innan du spikar! med 3,4x100mm søm fra hvert 3,4 x 100 mm. Pré-percez un trou hjørne. Bor for inden sømning! avant de clouer ! ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 28 / Assembling the sliding door / Assemblage de la porte O8 6x90 [x3+3] 6x70 [x8] 6x70 [x8+8] 6x120 [x8] 6x70 [x4+4] 6x70 [x4+4] 6x70 [x2+2] 6x70 [x8] 6x120 [x8] 6x70 [x20+20] 6x70 ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 29 Cela peut être fait à ce stade Dette kan gøres på dette ou à la fin de l’ensemble du processus tidspunkt eller i slutningen af hele d’assemblage. samleprocessen. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 30 ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 31 FI Huom! 9 kattokannattajaa! SV Obs! 9 st. takbalkar! DE Achtung! 9 Dachbalken! DK Bemærk! 9 tagbjælker! GB Note! 9 pcs of roof beams! FR Remarque! 9 pièces de poutres de toit! 2,8x75 ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 32 DK Fastgør K1 tagbjælke og delene A3/A4/A5 + B2/B3/B4 med 2,8 x 75 les madriers A3/A4/A5 + B2/B3/B4 A3/A4/A5 + B2/B3/B4 med søm 2,8 x spik. avec des clous 2,8 x 75 mm. 75 mm. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 33 2,8x75 FI naula SV spik DE Nägel DK søm GB nail FR clou ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 34 ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 35 4,0x40 4,0x40mm screws. FR Coupez les planches de finition K4 à la longueur et la hauteur d’angle en suivant le la pente du toit, et coupez avec les vis 4,0x40 mm. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 36 DK Hvis du bruger EPDM gummidug, FR Si vous utilisez la membrane EPDM enligt bildens anvisning. bør du hæve dækpladen, se billedet. pour la toiture, s’il vous plaît lever la planche de bord comme indiqué. ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
- Seite 37 DE Montieren Sie die Kranzbretter gemäß Bild. DK Installer sternbrædder som vist. GB Install the fascia boards as shown. FR Installez les planches de rives comme indiqué dans les dessins. 3,5x35 4,0x40 ID 7275, Versio 2, Pvm 4/14/2020, Lillevilla 688...
