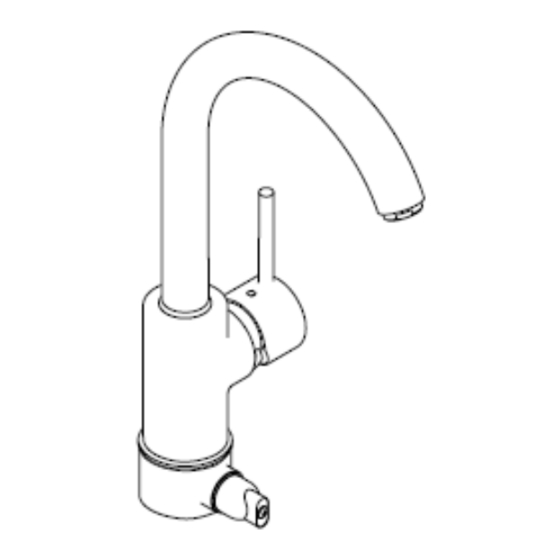

Seite 1 Montageanleitung Montageanleitung...
Seite 4 schließen öffnen Montage Anschlussschlauch...
Seite 5 Deutsch Achtung! Die Armatur muss nach den gültigen Hansgrohe Einhandmischer können in Verbindung Normen montiert, gespült und geprüft werden! mit hydraulisch und thermisch gesteuerten Durchlauferhitzern eingesetzt werden wenn der Montage Fließdruck mindestens 0,15 MPa beträgt. Einhandmischer mit Warmwasserbegrenzung, Zulaufleitungen fachgerecht durchspülen.
Seite 6 Warmwasserbegrenzung: Warmwassertemperatur 60 C, Kaltwassertemperatur 10 C, Fließdruck 0,3 MPa.
Seite 7 Reinigung Mit QuickClean, der manuellen Reinigungsfunktion können die Strahlformer durch einfaches rubbeln vom Kalk befreit werden. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 9 Instructions de montage Instructions de montage...
Seite 12 fermé ouvert Montage flexible de raccordement...
Seite 13 Français Attention! La robinetterie doit être installée, rincée Les mitigeurs monocommandes Hansgrohe et contrôlée conformément aux normes valables! fonctionnent également en association à des chauffe-eau à commande hydraulique ou Montage thermique à condition que la pression soit au minimum de 0,15MPa.
Seite 14 Limiteur d'eau chaude: Température d'eau chaude 60 C, Température d'eau froide 10 C, Pression dynamique 0,3 MPa.
Seite 15 éponge sur les ouvertures de jets élastiques. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 17 assembly instructions assembly instructions...
Seite 20 close open Assembly connecting hoses...
Seite 21 English Important! The fitting must be installed, flushed Hansgrohe single lever mixers can be used and tested after the valid norms! together with hydraulically and thermically controlled continuous flow heaters if the flow Assembly pressure is at least 0,15MPa. To adjust the hot water limiter on single lever Flush through the supply pipes.
Seite 22 Hot water limiter: hot water temperature 60 C, cold water temperature 10 C, flow rate 0,3 MPa.
Seite 23 The QuickClean cleaning function only needs a small manual rub over to remove the lime scale from the spray channels. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 25 Istruzioni per Installazione Istruzioni per Installazione...
Seite 28 chiudere aperto Montaggio flessibile...
Seite 29 Italiano Attenzione! La rubinetteria deve essere installata, I miscelatori Hansgrohe possono venire usati con pulita e testata secondo le istruzioni riportate! caldaie a "bassa pressione" se la pressione del flusso è almeno di 0,15MPa. Montaggio Regolazione del limitatore di erogazione di acqua calde dei miscelatori monocomando, vedere Collegare le uscite principali.
Seite 30 Limitatore di acqua calda: temperatura dell’acqua calda 60 C, temperatura dell’acqua fredda 10 C, pressione 0,3 MPa.
Seite 31 Con QuickClean, la funzione anticalcare manuale, i diffusori del getto possone essere liberati da calcare con un semplice strofinamento. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 33 Instrucciones de montaje Instrucciones de montaje...
Seite 36 cerrar abierto Montaje conexión flexible...
Seite 37 Español ¡Atención! El grifo tiene que ser instalado, Los mezcladores Hansgrohe pueden ser utilizado probado y testado, según las normas en vigor. junto con calentadores continuos de agua que sean manejados de manera hidráulica o térmica, Montaje siempre que la presión del caudal ascienda a un mínimo de 0,15 MPa.
Seite 38 Limitación del agua caliente: temperature del agua caliente 60 C, temperatura del agua fria 10 C, presión dinámica 0,3 MPa.
Seite 39 Limpiar QuickClean, la función de limpieza manual, permite quitar la cal simplemente frotando los ejectores. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 41 Handleiding Handleiding...
Seite 44 sluiten open Montage aansluitslangen...
Seite 45 Nederlands Attentie! Leidingen doorspoelen volgens Norm. De Hansgrohe ééngreepsmengkranen kunnen samen mengkraan vervolgens monteren en controleren! met hydraulisch en thermisch gestuurde geisers gebruikt worden indien de uitstroomdruk min. 0,15 Montage MPa bedraagt. Eéngreepsmengkranen met warmwaterbegrenzing, Toevoerleidingen vakkundig doorspoelen. Kraan met afdichtingsring in de gootsteen instelling zie blz.
Seite 46 Warmwaterbegrenzing: Warmwatertemperatuur 60 C, Koudwatertemperatuur 10 C, stroomdruk 0,3 MPa.
Seite 47 Met QuickClean, de handmatige reinigingsfunktie, kunnen de straalopeningen door het met de hand wegwrijven van kalk, gereinigd worden. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 49 Monteringsvejledning Monteringsvejledning...
Seite 52 lukke åbne Montering tilslutingslangerne...
Seite 53 Dansk Advarsel! Ifølge gældende regler, skal armaturet Hansgrohe etgrebsarmaturer kan anvendes i monteres, skylles igennem og afprøves. forbindelse med hydraulisk- og termiskstyrede gennemstrømningsvandvarmere ved et vandtryk Montering på 0,15 MPa. Etgrebsarmaturer med varmtvandsbegrænsning, Skyl tilførselsledningene grundig. Montér armaturen i servanten med justering se side 6.
Seite 54 Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Seite 55 Reinigen Med QuickClean, den manuelle rengøringsfunktion kan strålekanalerne let renses for kalk - der skal blot gnubbes! Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 57 Manual de Instalación Manual de Instalación...
Seite 60 fechar abrir Montagem tubo flexível...
Seite 61 Português Atenção! A misturadora deve ser instalada, As misturadoras monocomando Hansgrohe podem purgada e testada de acordo com as normas em ser utilizadas com esquentadores (de controlo vigor! térmico ou hidráulico) desde que a pressão de utilização seja, no minimo, de 0,15 MPa.
Seite 62 Limitador de água quente: Temperatura da água quente 60 C, Temperatura da água fria 10 C, Pressão 0,3 MPa.
Seite 63 O sistema de limpeza QuickClean requer apenas uma ligeira passagem com a mão para remover os depósitos de calcário do emulsor. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 65 Instrukcja montażu Instrukcja montażu...
Seite 68 zamknąć otworzyć Montaż węża przyłączeniowego...
Seite 69 Polski Uwaga! Armatura musi być zamontowana, Mieszacze jednouchwytowe Hansgrohe mogą być przepłukana i wypróbowana według stosowane w połączeniu z przepływowymi obowiązujących norm! podgrzewaczami wody, sterowanymi hydraulicznie i termicznie, gdy ciśnienie wody wynosi co najmniej Montaż 0,15 MPa. Przepłukać instalację Mieszacz jednouchwytowy z ogranicznikiem Armaturę...
Seite 70 Ogranicznik ciepłej wody: Temperatura ciepłej wody 60 C, temperatura zimnej wody 10 C, ciśnienie przepływu 0,3 MPa.
Seite 71 Czyszczenie Funkcja QuickClean wymaga jedynie delikatnego potarcia dłonią, aby usunąć ewentualne osady kamienia wapiennego. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 73 Montážní návod Montážní návod...
Seite 76 zavřít otevřít Montáž připojovací hadičky...
Seite 77 Česky Pozor! Armatura se musí montovat, proplachovat a Pákové baterie Hansgrohe mohou být používány testovat podle platných norem! ve spojení s hydraulicky nebo tepelnĕ řízenými průtokovými ohřívači, pokud tlak při průtoku je Montáž alespoň 0,15 MPa. Páková baterie s omezením horké vody, seřízení...
Seite 78 Omezení teplé vody: teplota vody (teplé) 60 C, teplota studené vody 10 C, tlak proudu 0,3 MPa.
Seite 79 S ruční čisticí funkcí QuickClean stačí jednoduché odstranění vodního kamene prsty z trysek kotouče tvarujícího proud vody. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 81 Montážny návod Montážny návod...
Seite 84 uzavrieť otvoriť Montáž pripojovacej hadičky...
Seite 85 Slovensky Pozor! Batéria sa musí montovať, preplachovať a Pákové batérie firmy Hansgrohe môžu byť testovať podľa platných noriem! používané v spojení s hydraulicky a tepelne riadenými prietokovými ohrievačmi, pokiaľ je tlak Montáž prúdu aspoň 0,15 MPa Páková batéria s obmedzením teplej vody, Prívodné...
Seite 86 Obmedzenie teplej vody: teplota teplej vody 60 C, teplota studené vody 10 C, tlak prúdu 0,3 MPa.
Seite 87 Čištění Čistiaca funkcia QuickClean, stačí na jednoduché odstránenie vodného kameňa prstami z trysiek kotúča tvarujúceho prúd vody. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 89 组装说明组装说明...
Seite 92 关开安装连接软管...
Seite 93 中文注意！如果水压达到1.5 必须按照现行的规定安装，冲洗和测试产品！ bar以上，汉斯格雅单手柄龙头可以和液压式或热控式直流式热水器一起使用。安装带有热水控制器的单手柄龙头的调节方法，参见第6 将进水管洗净。页。把龙头和密封垫圈装在盥洗台上。如果与连续流热水器一起使用，则不必作任何调节将塑料垫圈、滑动垫圈、金属垫圈和带台螺母。套到螺丝接管上，并用手旋紧带台螺母。如果空间不够，请去掉塑料垫圈。备用零件 (参见第4页) 旋紧一字螺钉。将连接软管/供水管路连接到隔离阀：左热— 手柄 10490XXX 右冷 96338000 螺钉帽 96468000 法兰冷热水管间过大的压力差必须予以平衡。 96461000 螺母 92730000 技术参数阀体 13913000 水波器 max. 1 MPa 工作压强： 95049000 固定件...
Seite 94 热水限制：热水温度60 C，冷水温度10 C，流动压力3 bar...
Seite 95 清洗有了QuickClean，手工清洁功能，要去掉喷头上的水垢，只需简单地搓除即可。 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 97 Инструкция по монтажу Инструкция по монтажу...
Seite 100 закрыть открыть Монтаж подводки...
Seite 101 Русский Oстopoжнo! Смеситель должен быть Однорычажные смесители фирмы смонтирован по действующим нормам и в HANSGROHE можно использоватЬ с соответствии с настоящей инструкцией, электроводонагревателями бойлерного типа проверен на геметичность и безупречность при минимальном давлении 0,15 МПа. работы Однорычажный смеситель имеет ограничитель...
Seite 102 Ограничение расхода горячей воды: температура горячей воды 60 С, температура холодной воды 10 С, давление 0,3 МПа.
Seite 103 система QuickClean позволяет удалять известковые отложения, достаточно провести по эластичной поверхности аэратора пальцем, как известковые отложения будут удалены. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 105 Szerelési útmutató Szerelési útmutató...
Seite 108 bezárás nyitás bekötőcső összeszerelése...
Seite 109 Magyar Figyelem! A csaptelepet az érvényben lévő A Hansgrohe egykaros keverő csaptelepek előírásoknak megfelelően kell felszerelni, átöblíteni beépíthetők hidraulikus- és hőszabályozással és ellenőrizni! ellátott átfolyós vízmelegítőknél egyaránt, ha a víznyomás legalább 0,15 MPa. Szerelés Az egykaros, melegvíz-korlátozóval ellátott keverő A vezetékeket gondosan átöblítjük.
Seite 110 Melegvíz-korlátozás: melegvíz-hőmérséklet 60 C, hidegvíz-hőmérséklet 10 C, víznyomás 0,3 MPa.
Seite 111 Tisztítás A QuickClean manuális tisztítófunkciónak köszönhetően a vízsugárnyílások egyszerű ledörzsöléssel megtisztíthatóak a vízkőtől. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 113 Asennusohje Asennusohje...
Seite 116 sulkeminen avaaminen Liitäntäletkun asennus...
Seite 117 Suomi Huomio! Kaluste on asennettava, huuhdeltava ja Hansgrohe yksivipuisia sekoittimia voi käyttää tarkastettava voimassa olevien määräysten hydraulisesti tai termisesti ohjattujen mukaisesti! läpivirtauskuumentimien yhteydessä, jos virtauspaine on vähintään 0,15 MPa. Asennus Yksivipuinen sekoittaja lämpimän veden Huuhtele syöttöputken asianmukaisesti. rajoituksella, katso säätö sivulta 6. Lämpimän Aseta kaluste tiivisteen kanssa paikalleen veden rajoitusta ei tarvita läpivirtauskuumentimen...
Seite 118 Kuumanveden rajoitin: kuuman veden lämpötila 60 C, kylmän veden lämpötila 10 C, virtauspaine 0,3 MPa.
Seite 119 Puhdistus QuickClean –käsitoiminen kalkinpoistojärjestelmä on helppo käyttää: hiero sormella ja vedentulo on taas esteetön. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 121 Monteringsanvisning Monteringsanvisning...
Seite 124 stänga öppna Montering anslutningsslang...
Seite 125 Svenska OBS! Blandaren måste installeras, genomspolas Hansgrohe enhandsblandare kan användas och testas enligt gällande föreskrifter. tillsammans med hydrauliskt och termiskt styrda varmvattenberedare när flödestrycket uppgår till Montering minst 0,15 MPa. Enhandsblandare med varmvattenreglering, Skölj tillförselledningarna noga. Placera blandare med mellanläggsbricka i justering se sidan 6.
Seite 126 Varmvattenreglering: Varmvattentemperatur 60 C, Kallvattentemperatur 10 C, flödestryck 0,3 MPa.
Seite 127 Med QuickClean, den manuella rengöringsfunktionen, är det lätt att befria strålkanalerna från kalk - de ska bar gnuggas. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 129 Montavimo instrukcijos Montavimo instrukcijos...
Seite 132 uždaryti atidaryti Prijungimo žarnų montavimas...
Seite 133 Lietuviškai Dėmesio! Maišytuvas privalo būti montuojamas, "Hansgrohe" vienos rankenėlės maišytuvai gali būti išleidžiamas ir patikrinamas pagal galiojančias naudojami su hidrauliškai ir termiškai normas! reguliuojamais momentiniais šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa. Montavimas Vienos rankenėlės maišytuvas turi karšto vandens Išplauti vamzdžius.
Seite 134 Karšto vandens ribotuvas: karšto vandens temperatūra 60 С, šalto vandens - 10 С, slėgis 0,3 MPa..
Seite 135 Valymas "QuickClean" valymo funkcija apsaugo nuo apkalkėjimo. Užtenka pirštu nubraukti atsiradusius nešvarumus nuo srovės angų. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 137 Uputstva za instalaciju Uputstva za instalaciju...
Seite 140 Zatvaranje Otvaranje montaža priključne cijevi...
Seite 141 Hrvatski Pažnja! Cijevi moraju biti postavljene, isprane i Hansgrohe jednoručne slavine se mogu koristiti sa testirane prema važećim normama! hidraulični i termički kontroliranim protočnim bojlerima ako je tlak najmanje 0,15 MPa. Sastavljanje Da bi podesili limiter vruće vode na jednoručnim Isperite cijevi dovoda.
Seite 142 Limiter vruće vode: temperatura vruće vode 60 C, temperatura hladne vode 10 C, tlak 0,3 MPa.
Seite 143 Čišćenje QuickClean - ručni sustav za čišćenje omogućuje jednostavnim trljanjem odstranjivanje kamenca sa rupica prskalice tuša. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 145 Montaj kılavuzu Montaj kılavuzu...
Seite 148 kapatmak açmak Bağlantı hortumunun montajı...
Seite 149: Teknik Bilgiler
Türkçe Önemli! Batarya geçerli normlara göre monte Su akış basıncı en azından 0,15 MPa olan edilmeli, yıkanmalı ve kontrol edilmelidir! yerlerde Hansgrohe tek kollu bataryalarını, hidrolik ve termik kumandalı şofbenlerle birlikte Montajı kullanabilirsiniz. Sıcak su sınırlayıcı özelliğine sahip tek kollu Su giriş...
Seite 150 Sıcak su sınırlaması: Sıcak su sıcaklığı 60 C, soğuk su sıcaklığı 10 C, akma basıncı 0,3 MPa.
Seite 151 Temizleme QuickClean, üründe bulunan bir temizleme fonksiyonudur. Basit bir ovuşturma ile sprey modüllerdeki kireci çözer. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 153 Instrucţiuni de montare Instrucţiuni de montare...
Seite 156 închide deschide Montarea furtunului de racord...
Seite 157 Română Atenţie! Bateria trebuie montată, clătită şi Bateriile monocomadă Hansgrohe pot fi utilizate cu verificată conform normelor în vigoare. boiler instant cu comandă termică sau hidraulică dacă presiunea apei de alimentare este de min. Montare 0,15 MPa. Bateria monocomadă cu limitarea apei calde, Clătiţi conductele de alimentare în mod...
Seite 158 Limitator pentru apă caldă: Temperatură apă caldă: 60 C, temperatură apă rece: 10 C, presiune de curgere: 0,3 MPa.
Seite 159 Cu ajutorul sistemului QuickClean puteţi să îndepărtaţi depunerile de calcar de pe diferitele duze de jet de apă prin frecare. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 161 Οδηγία συναρμολόγησης Οδηγία συναρμολόγησης...
Seite 164 κλειστό ανοικτό Συναρμολόγηση σωλήνα σύνδεσης...
Seite 165 Ελληνικά Προσοχή! Η κεντρική βάνα πρέπει να Οι αναμεικτικές μπαταρίες Hansgrohe μπορούν να τοποθετηθεί, να πλυθεί και να ελεγχθεί με βάση λειτουργούν και σε συνδυασμό με τους ισχύοντες κανόνες υδραυλικής τέχνης! ταχυθερμοσίφωνες θερμικού ή υδραυλικού ελέγχου, εφόσον η ελάχιστη πίεση ροής είναι 0,15 Συναρμολόγηση...
Seite 166 Διάταξη περιορισμού ζεστού νερού: θερμοκρασία ζεστού νερού 60 C, θερμοκρασία κρύου νερού 10 C, πίεση ροής 0,3 MPa.
Seite 167 Με QuickClean, τη λειτουργία καθαρισμού με το χέρι, μπορούν να απομακρυνθούν με απλό τρίψιμο τα άλατα από τα κανάλια του καταιονιστήρα. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 169 ‫ﺗﻌﻠﻴﻤﺎت اﻟﺘﺠﻤﻴﻊ‬ ‫ﺗﻌﻠﻴﻤﺎت اﻟﺘﺠﻤﻴﻊ‬...
Seite 172 ‫إﻏﻼق‬ ‫ﻓﺘﺢ‬ ‫ﺗﺠﻤﻴﻊ ﺧﺮاﻃﻴﻢ اﻟﺘﻮﺻﻴﻞ‬...
Seite 173 ‫ﻋﺮﺑﻲ‬ ‫ﻳﺠﺐ ﺗﺮآﻴﺐ اﻟﻮﺻﻠﺔ، وﻏﻤﺮهﺎ ﺑﺎﻟﻤﺎء واﺧﺘﺒﺎرهﺎ وﻓﻘ ﺎ ً ﻟﻠﻤﻌﺎﻳﻴﺮ‬ ‫ﺗﻨﺒﻴﻪ‬ ‫ﻳﻤﻜﻦ اﺳﺘﺨﺪام ﺧﻼﻃﺎت هﺎﻧﺰﺟﺮوهﻪ أﺣﺎدﻳﺔ اﻟﻤﻘﺒﺾ ﻣﻊ ﺳﺨﺎﻧﺎت ﺗﺪﻓﻖ‬ ‫اﻟﺴﺎرﻳﺔ‬ ‫اﻟﻤﺎء ذات اﻟﺘﺤﻜﻢ اﻟﻬﻴﺪروﻟﻴﻜﻲ أو اﻟﺤﺮاري، ﻣﻊ ﺿﻐﻂ ﺗﺪﻓﻖ ﻻ ﻳﻘﻞ ﻋﻦ‬ ‫ﺑﺎر‬ ‫اﻟﺘﺮآﻴﺐ‬ ‫ﺮاﻓﻌﺔ اﻷﺣﺎدﻳﺔ، ﻳﺮﺟﻰ‬ ‫ﻟﻀﺒﻂ ﻣﺤﺪد اﻟﻤﺎء اﻟﺴﺎﺧﻦ ﻓﻲ اﻟﺨﻼﻃﺎت ذات اﻟ‬ ‫ﻗﻢ...
Seite 174 ‫ﺑﺎر‬ ‫ﻣﺌﻮﻳﺔ، ﺿﻐﻂ اﻟﺘﺪﻓﻖ‬ ‫ﻣﺌﻮﻳﺔ، درﺟﺔ ﺣﺮارة اﻟﻤﺎء اﻟﺒﺎرد ﺗﺒﻠﻎ‬ ‫درﺟﺔ ﺣﺮارة اﻟﻤﺎء اﻟﺴﺎﺧﻦ‬ ‫ﻣﺤﺪد اﻟﻤﺎء اﻟﺴﺎﺧﻦ‬...
Seite 175 ‫وﺑﺎﺳﺘﺨﺪام ﺑﺮﻧﺎﻣﺞ اﻟﺘﻨﻈﻴﻒ‬ ‫ﻴﻒ اﻵﻟﻲ، ﻳﻤﻜﻦ ﺗﻨﻈﻴﻒ وﺣﺪات دﻓﻊ اﻟﻤﻴﺎﻩ ﻣﻦ اﻟﺠﻴﺮ ﻋﻦ ﻃﺮﻳﻖ‬ ‫اﻟﺘﻨﻈ‬ ‫ﺣﻜﻬﺎ ﺑﺮﻓﻖ‬ Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 177 Navodila za montažo Navodila za montažo...
Seite 180 zapreti odpreti Montaža priključne gibke cevi...
Seite 181 Slovenski Pozor! La robinetterie doit être installée, rincée et Enoročne mešalne baterije Hansgrohe lahko contrôlée conformément aux normes valables! uporabljate v povezavi s hidravlično in termično uravnavanimi pretočnimi grelniki, če je pretočni tlak Montaža najmanj 0,15 MPa. Enoročne mešalne baterije z omejevalnikom tople Strokovno izplaknite dovodne cevi.
Seite 182 Omejitev tople vode: temperatura tople vode 60 C, temperatura mrzle vode 10 C, pretočni tlak 0,3 MPa.
Seite 183 Čiščenje Z QuickClean, ročno čistilno funkcijo, lahko s šob očistimo vodni kamen tako, da šobe enostavno podrgnemo. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 185 Paigaldusjuhend Paigaldusjuhend...
Seite 188 sulgege avage Ühendusvooliku paigaldamine...
Seite 189 Estonia Tähelepanu! Segisti paigaldamine, loputamine ja Hansgrohe ühekäe segisteid võib kasutada koos kontroll peab toimuma vastavalt kehtivatele hüdrauliliselt ja termiliselt juhitavate boileritega, kui normidele! vee rõhk on vähemalt 0,15 MPa. Paigaldamine Ühe juhtkangiga segisti kuuma vee piiraja reguleerimise kohta vt lk 6. Läbivoolu boilerite Peske etteandetorud läbi.
Seite 190 Kuuma vee piiraja: kuum vesi 60 C, külm vesi 10 C, rõhk 0,3 MPa.
Seite 191 Puhastamine Käsitsi puhastamise funktsiooni QuickClean puhul on vajalik vaid kerge ülehõõrumine, eemaldamaks dušikanalitest katlakivi. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 193 Montāžas instrukcija Montāžas instrukcija...
Seite 196 aizvērt atvērt Pieslēguma šļūtenes montāža...
Seite 197 Latviski Uzmanību! Armatūra jāuzstāda, jāizskalo un Hansgrohe viensviras jaucējkrānus var izmantot jāpārbauda atbilstoši spēkā esošajām normām! kombinācijā ar hidrauliski un termiski vadāmiem caurteces sildītājiem, ja plūsmas spiediens ir Montāža vismaz 0,15 MPa. Viensviras jaucējkrāns ar siltā ūdens ierobežošanu, Atbilstoši izskalot pievadus.
Seite 198 Karstā ūdens ierobežotājs: karstā ūdens temperatūra 60 C, aukstā ūdens temperatūra 10 C, plūsmas spiediens 0,3 MPa.
Seite 199 Tīrīšana QuickClean attīrīšanas funkcija - strūklas kanāliņi vienkāršas manuālas berzes rezultātā tiek attīrīti no kaļķa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 201 Uputstvo za montažu Uputstvo za montažu...
Seite 204 zatvori otvoriti Montaža priključne cevi...
Seite 205 Srpski Pažnja! Armatura mora biti postavljena, isprana i Hansgrohe jednoručni mešači se mogu koristiti s testirana prema važećim normama! hidraulički i termički kontrolisanim protočnim bojlerima, ako je pritisak najmanje 0,15 MPa. Montaža Da bi ste podesili ograničavač vruće vode na jednoručnim mešačima, molimo Vas da pogledate...
Seite 206 Ograničavač vruće vode: temperatura vruće vode 60 C, temperatura hladne vode 10 C, pritisak 0,3 MPa.
Seite 207 Čišćenje QuickClean - ručni sistem za čišćenje omogućuje odstranjivanje kamenca s rupica uobličavača mlaza, jednostavnim trljanjem. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 209 Montasjeveiledning Montasjeveiledning...
Seite 212 lukke åpne Montasje tilkoblingsslange...
Seite 213 Norsk Obs! Armaturen skal monteres iht. gyldige Hansgrohe enhånd-blandebatterier kan brukes i standarder. De skal spyles og sjekkes! forbindelse med hydraulisk og termisk styrte gjennomstrømningsovner når Montasje gjennomstrømningstrykket er på min. 0,15 MPa. Enhåndblandebatteri med varmtvannsbegrensning. Forsyningsledninger spyles faglig korrekt.
Seite 214 Varmtvannsbegrensning: Varmtvanns-temperatur 60 C, kaldtvanns-temperatur 10 C, gjennomstrømningstrykk 0,3 bar.
Seite 215 Rengjøring Med Quiclean, den manuelle rengjøringsfunksjonen, kan stråleformere renses for kalk ved hjelp av enkel gnikking. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 217 Ръководство за монтаж Ръководство за монтаж...
Seite 220 затваряне отваряне Монтаж на свързващия маркуч...
Seite 221 БЪЛГАРСКИ Внимание! Арматурата трябва да се монтира, Смесителите с една ръкохватка на Hansgrohe промие и провери в съответствие с валидните могат да се използват във връзка с норми! хидравлично и термично управляеми проточни нагреватели, ако хидравличното налягане е Монтаж минимум 0,15 МПа.
Seite 222 Ограничител за топлата вода: Температура на топлата вода 60 C, Температура на студената вода 10 C, хидравлично налягане 0,3 МПа.
Seite 223 С QuickClean, ръчната функция за почистване, приспособленията за оформяне на струята могат да се почистват от варовика с просто разтъркване. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Seite 225 Udhëzime rreth montimit Udhëzime rreth montimit...
Seite 228 mbylle hape Montimi i zorrës së lidhjes...
Seite 229 Shqip Kujdes! Armatura duhet montuar, shpërlarë dhe Armaturat me ujë të përzier të Hansgrohe mund të kontrolluar në bazë të normave të vlefshme! përdoren në kombinim me ngrohës elektrikë të ujit të drejtuar në mënyrë hidraulike ose termike nëse Montimi presioni i rrjedhjes është...
Seite 230 Kufizimi i ujit të ngrohtë: Temperatura e ujit të ngrohtë 60 C, temperatura e ujit të ftohtë 10 C, presioni i rrjedhjes 0,3 MPa.
Seite 231 Pastrimi Me QuickCleanit®, funksionin manual të pastrimit mund të hiqen mbetjet gëlqerore me fërkim të thjeshtë nga formuesit e currilit. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon E-Mail: info@hansgrohe.com ·...
