Inhaltszusammenfassung für HANSGROHE Variarc 14875 Serie

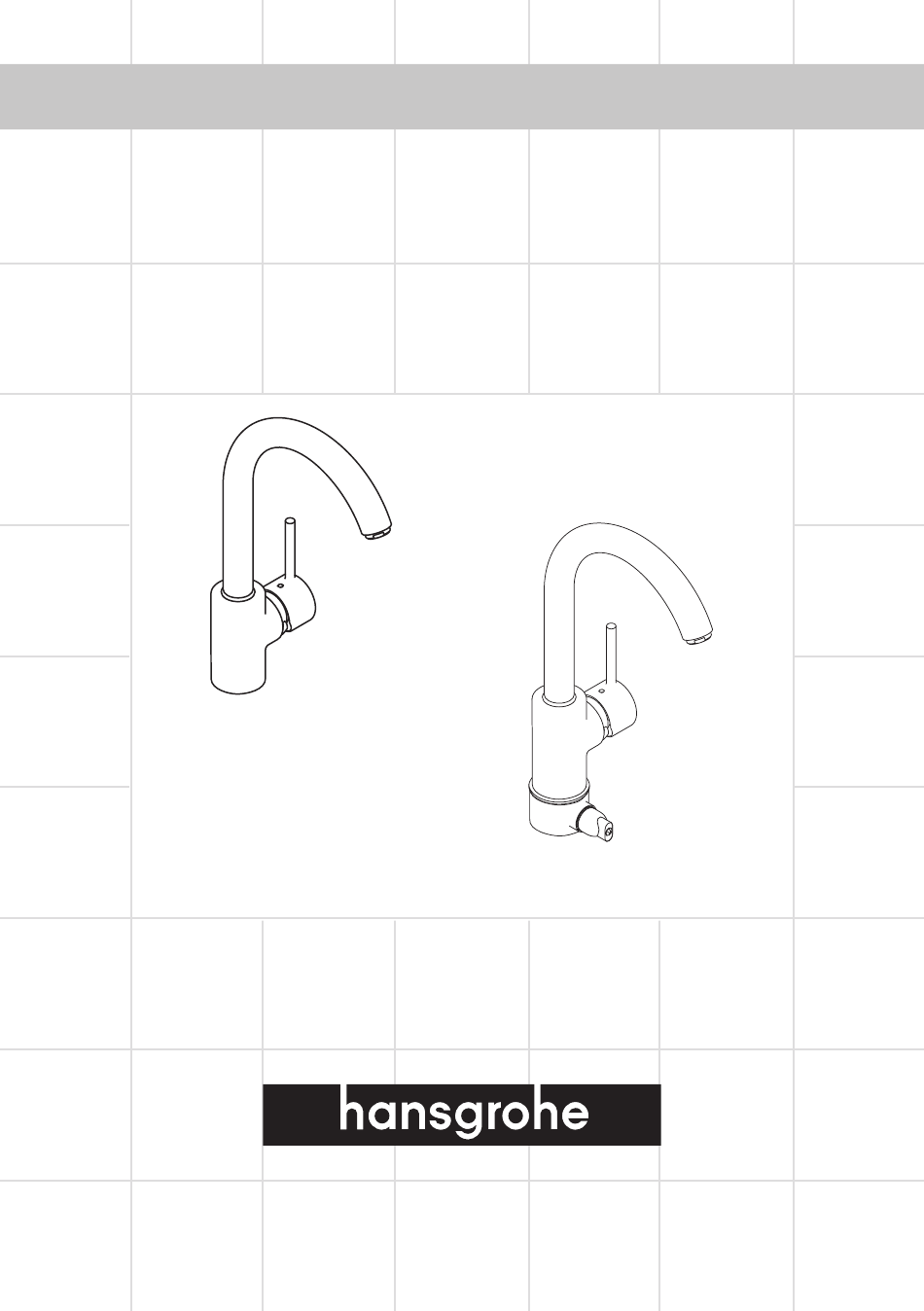

- Seite 1 Montageanleitung Variarc 14870XXX / 14878000 Variarc 14875XXX...
- Seite 2 Variarc Variarc 14870XXX 14875XXX Variarc 14878000 DIN 4109 P-IX 18081/IA 14870XXX/ 14878000...
- Seite 3 Variarc Variarc 14870XXX / 14878000 14875XXX SW 11 mm SW 19 mm SW 10 mm SW 19 mm...
- Seite 4 schließen fermé close chiudere cerrar sluiten lukke fechar zamknąć kapatmak κλείνει أﻏﻠﻖ öffnen ouvert open aperto abierto open åben aberto otworzyć açmak ανοίγει اﻓﺘﺢ Montage Anschlussschlauch Montage flexible de raccordement Assembly connecting hose Montaggio flessibile Montaje conexión flexible Montage aansluitslangen Montering tilslutingslangerne Montagem tubo flexível Montaż...
-
Seite 5: Montage
Empfohlene Heißwassertemperatur: 65° C Durchflussleistung: 13 l/min 0,3 MPa Prüfzeichen 14870XXX: SVGW 14870XXX/14878000: PIX 9481/IA Hansgrohe Einhandmischer können in Verbindung hydraulisch thermisch gesteuerten Durchlauferhitzern eingesetzt werden wenn der Fließdruck mindestens 0,15 MPa beträgt. Einhandmischer mit Warmwasserbegrenzung, Justierung siehe Seite 17. -
Seite 6: Informations Techniques
13 l/min à 0,3 MPa Claasification accoustique et débit 14870XXX: SVGW Les mitigeurs monocommandes Hansgrohe foncti onnent également en association à des chauffe eau à commande hydraulique ou thermique à condition que la pression soit au minimum de 0,15 MPa. - Seite 7 Recommended hot water temp.: 65° C Rate of flow: 13 l/min 0.3 MPa Hansgrohe single lever mixers can be used toge ther with hydraulically and thermically controlled continuous flow heaters if the flow pressure is at least 0.15 MPa. To adjust the hot water limiter on single lever mixers, please see page 17.
-
Seite 8: Dati Tecnici
Potenza di erogazione: 13 l/min 0,3 MPa Segno di verifica 14870XXX: SVGW I miscelatori Hansgrohe possono venire usati con caldaie a “bassa pressione” se la pressione di flusso è almeno di 0,15 MPa. Regolazione del limitatore di erogazione di acqua calde dei miscelatori monocomando, vedere pagi... -
Seite 9: Montaje
65° C Caudal máximo: 13 l/min 0,3 MPa Los mezcladores Hansgrohe pueden ser utilizado junto con calentadores continuos de agua que sean manejados de manera hidráulica o térmica, siempre que la presión del caudal ascienda a un mínimo de 0,15 MPa. - Seite 10 80° C Aanbevolen warm water temp.: 65° C Doorstroomcapaciteit: 13 l/min 0,3 MPa Keurmerk 14870: KIWA Hansgrohe ééngreepsmengkranen kunnen samen met hydraulisch en thermisch gestuurde geisers gebruikt worden indien de uitstroomdruk min. 1,5 bar bedraagt. Eéngreepsmengkranen warmwaterbe grenzing, instelling zie blz. 17.
-
Seite 11: Tekniske Data
Varmtvandstemperatur: max. 80° C Anbefalet varmtvandstemp.: 65° C Gennemstrømnigskapacitet: 13 l/min 0,3 MPa Hansgrohe etgrebsarmaturer kan anvendes i forbindelse med hydraulisk og termiskstyrede gennemstrømningsvandvarmere ved et vandtryk på 0,15 MPa. Etgrebsarmaturer med varmtvandsbegrænsning, justering se side 17. I forbindelse med gennemstrømningsvandvarmer... - Seite 12 65° C Caudal: 13 l/min 0,3 MPa As misturadoras monocomando Hansgrohe podem ser utilizadas com esquentadores (de controlo térmico ou hidráulico) desde que a pres são de utilização seja, no minimo, de 0,15 MPa. Misturadora momocomando equipada com limita...
- Seite 13 Maksymalna temp. wody gorącej: 80° C Zalecana temp. wody gorącej: 65° C Wydajność przepływu 0,3 MPa: 13 l/min Mieszacze jednouchwytowe Hansgrohe mogą być stosowane w połączeniu z przepływowymi podgrzewaczami wody, sterowanymi hydraulicz- nie i termicznie, jeśli ciśnienie wody wynosi min 0,15 MPa.
-
Seite 14: Teknik Bilgiler
Tavsiye edilen sıcak su sıcaklığı: 65° C Debisi: 13 l/dk. 0,3 MPa Su akış basıncı en azından 0,15 MPa olan yerlerde, Hansgrohe tek elle karıştırma bataryalarını hidrolik ve termik kumandalı sürekli akışlı su ısıtıcıları ile birlikte kullanabilirsiniz. Sıcak su sınırlayıcı özelliğine sahip tek kollu bataryanın ayarlanması... - Seite 15 θερμοκρασία ζεστού νερού: 65°C Κατανάλωση νερού: 13 l/min 0,3 MPa Οι αναμεικτικές μπαταρίες Hansgrohe μπορούν να λειτουργούν και με θερμοσίφωνες συνεχούς ροής, θερμικά ή υδραυλικά εφ’ όσον η ελάχιστη πίεση είναι 0,15 MPa. Για να προσαρμόσετε τον δοσομετρητή ζεστού νερού...
- Seite 16 ﻋﺮﺑﻲ اﻟﺮاﻓﻌﺔ ذات اﻟﺨﻼﻃﺎت ﻓﻲ اﻟﺴﺎﺧﻦ اﻟﻤﺎء ﻡﺤﺪد ﻟﻀﺒﻂ اﻟﺘﺮآﻴﺐ ﺻﻔﺤﺔإﻟﻰاﻟﺮﺝﻮعﻳﺮﺝﻰ،اﻷﺣﺎدﻳﺔ اﻟﻤﻴﺎﻩ ﺿﺦ و ﻴﺒﻬﺎ ﺕﺮآ ﻳﺘﻢ أن ﻳﺠﺐ اﺣﻜﺎم آﻮﺷﻮآﺔ اﻧﺘﺒﺎﻩ ﺕﺪﻓﻖذيﻡﻴﺎﻩﺳﺨﺎناﺳﺘﺨﺪامﻋﻨﺪﺿﺒﻂأيإﺝﺮاءﻳﻠﺰموﻻ اﻟﻘﻴﺎﺳﻴﺔاﻟﻨﻮرﻡﺎتﺏﻌﺪوﺕﻔﺤﺺﻋﺒﺮهﺎ ﻡﺴﺘﻤﺮ ...
- Seite 17 Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa. Limiteur d’eau chaude: Température d’eau chaude 60°C, Température d’eau froide 10°C, Pression dynamique 0,3 MPa. Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa. Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa. Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
- Seite 18 Reinigung / Nettoyage / Cleaning / Pulitura / Limpiar / Reinigen / Rengøring / أﻟﺘﻨﻈﻴﻒ Limpeza / Czyszczenie / Temizleme / Καθαρισμός / Mit QuickClean, der manuellen Reinigungsfunktion Q U I C K können die Strahlformer durch einfaches rubbeln vom Kalk befreit werden. C L E A N De plus, la pomme de douche est équipée de QuickClean, le système anticalcaire manuel.
- Seite 20 Hansgrohe · Postfach 1145 · D77761 Schiltach · Telefon +49 (0) 78 36/511282 · Telefax +49 (0) 7836/511440 EMail: info@hansgrohe.com · Internet: www.hansgrohe.com...
