Das iMAX Ladegerät X400 Twin Touch Screen ist mit einem speziellen Betriebsystem dem 'iM OS
System' ausgestattet. Die Ablaufsteuerung erfolgt über Icons, die auf dem Bildschirm abgebildet
werden und im Mittelpunkt der Bedienung stehen. Durch Berührung mit dem Finger oder besser
dem mitgelieferten Touch Pen werden die Aktionen des jeweiligen Icons ausgeführt.
6.2
Akkus anschließen

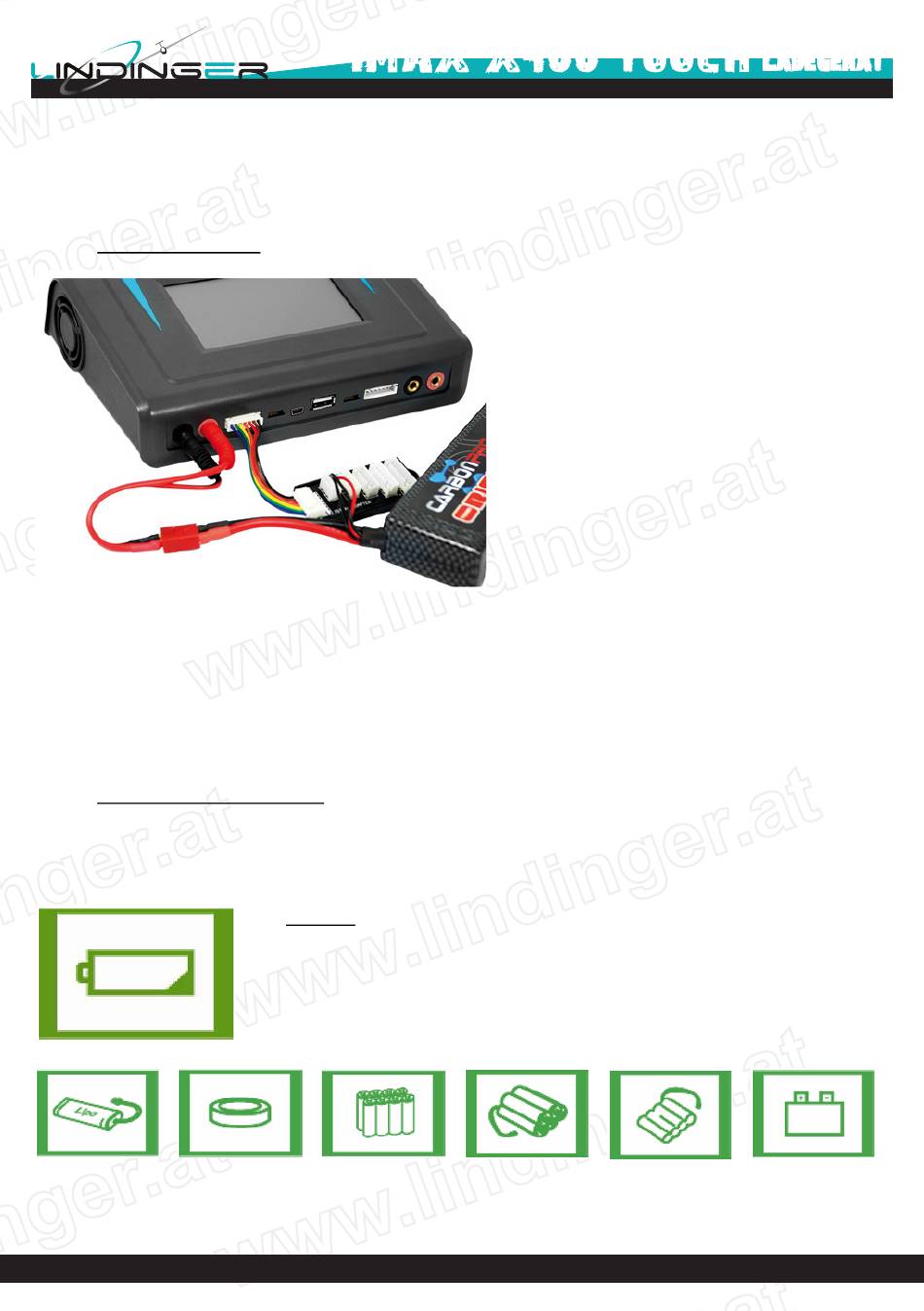

Beim Laden von Lithiumakkus empfehlen wir unbedingt den Balancer Modus. Dazu muss der Akku
auch über den Balancerstecker am Ladegerät angeschlossen werden. Benutzen Sie dazu die bei-
gefügte Adapterplatine, bzw. eine solche die zum Stecksystem Ihres Akkupacks passt. Die Abbil-
dung zeigt den ordnungsgemäßen Anschluss eines Akkus.
Über den 5,0 V USB Ladeanschluss kann gleichzeitig ein entsprechendes Gerät, z.B. ein Handy
mit bis zu 2,1 A aufgeladen werden.
6.3
Analyse der Icon-Symbole
Durch die Icons, durch ihre bildhafte Darstellung, wird die Bedienung deutlich vereinfacht, wenn
man die Bedeutung der einzelnen Icons kennt, erfolgt die Bedienung vollkommen intuitiv. Dabei
haben die einzelnen Icons folgende Bedeutungen:
LiPo-
Die Daten der verschiedenen Akkudaten entnehmen Sie bitte der Tabelle auf Seite 3.
Modellbau Lindinger GmbH
IMAX X400 touch
Bedienungsanleitung Deutsch
Akkutyp
Mit dem Ladegerät können sechs verschiedene Akkutypen behandelt
werden: LiPo-, LiIo-, LiFe-, NiCd- und NiMH- Zellen sowie Bleiakkus.
Alle Akkutypen sind mit einem eigenen Icon gekennzeichnet, die der
folgenden Symbolleiste zu entnehmen sind.
LiIo-
LiFe-
Bevor Sie den Akku anschließen, stellen
Sie sicher, dass die Einstellungen genau
zu dem Akku passen. Sollten die Konfigu-
ration nicht stimmen, kann das Ladegerät
und / oder der Akku zerstört werden.
Dann verbinden Sie die Bananenstecker
eines ordnungsgemäßen Ladekabels pol-
richtig mit dem Ausgang des Laders (rot =
plus / schwarz = minus). Danach schließen
Sie den Akku an. Vermeiden Sie unbedingt
Kurzschlüsse.
Danach ist das Ladegerät bereit für einen
Lade- bzw. Entladevorgang.
NiMH- und
NiCd-Zellen
7
Ladegerat
00
B-Nr.: 9713130
Bleiakkus
