D

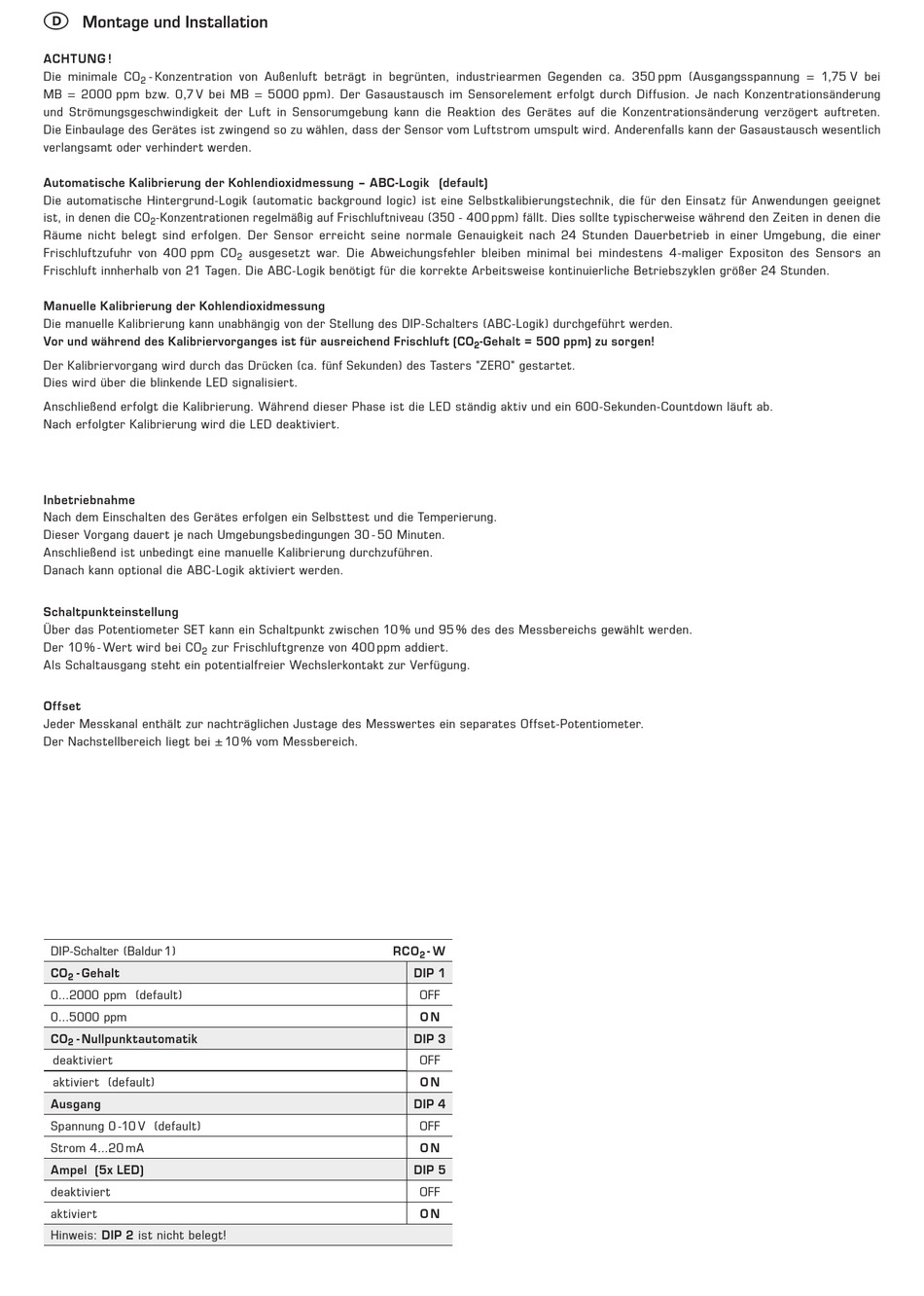

Montage und Installation

ACHTUNG !
Die minimale CO - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V bei
2
MB = 2000 ppm bzw. 0,7 V bei MB = 5000 ppm). Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung
und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten.
Die Einbaulage des Gerätes ist zwingend so zu wählen, dass der Sensor vom Luftstrom umspult wird. Anderenfalls kann der Gasaustausch wesentlich
verlangsamt oder verhindert werden.
Automatische Kalibrierung der Kohlendioxidmessung – ABC-Logik (default)
Die automatische Hintergrund-Logik (automatic background logic) ist eine Selbstkalibierungstechnik, die für den Einsatz für Anwendungen geeignet
ist, in denen die CO -Konzentrationen regelmäßig auf Frischluftniveau (350 - 400 ppm) fällt. Dies sollte typischerweise während den Zeiten in denen die
2
Räume nicht belegt sind erfolgen. Der Sensor erreicht seine normale Genauigkeit nach 24 Stunden Dauerbetrieb in einer Umgebung, die einer
Frischluftzufuhr von 400 ppm CO
Frischluft innherhalb von 21 Tagen. Die ABC-Logik benötigt für die korrekte Arbeitsweise kontinuierliche Betriebszyklen größer 24 Stunden.
Manuelle Kalibrierung der Kohlendioxidmessung
Die manuelle Kalibrierung kann unabhängig von der Stellung des DIP-Schalters (ABC-Logik) durchgeführt werden.
Vor und während des Kalibriervorganges ist für ausreichend Frischluft (CO
Der Kalibriervorgang wird durch das Drücken (ca. fünf Sekunden) des Tasters "ZERO" gestartet.
Dies wird über die blinkende LED signalisiert.
Anschließend erfolgt die Kalibrierung. Während dieser Phase ist die LED ständig aktiv und ein 600-Sekunden-Countdown läuft ab.
Nach erfolgter Kalibrierung wird die LED deaktiviert.
Inbetriebnahme
Nach dem Einschalten des Gerätes erfolgen ein Selbsttest und die Temperierung.
Dieser Vorgang dauert je nach Umgebungsbedingun gen 30 - 50 Minuten.
Anschließend ist unbedingt eine manuelle Kalibrierung durchzuführen.
Danach kann optional die ABC-Logik aktiviert werden.
Schaltpunkteinstellung
Über das Potentiometer SET kann ein Schaltpunkt zwischen 10 % und 95 % des des Messbereichs gewählt werden.
Der 10 % - Wert wird bei CO
2
Als Schaltausgang steht ein potentialfreier Wechslerkontakt zur Verfügung.
Offset
Jeder Messkanal enthält zur nachträglichen Justage des Messwertes ein separates Offset-Potentiometer.
Der Nachstellbereich liegt bei ± 10 % vom Messbereich.
DIP-Schalter (Baldur 1)
CO - Gehalt
2
0...2000 ppm (default)
0...5000 ppm
CO - Nullpunktautomatik
2
deaktiviert
aktiviert (default)
Ausgang
Spannung 0 -10 V (default)
Strom 4...20 mA
Ampel (5x LED)
deaktiviert
aktiviert
Hinweis: DIP 2 ist nicht belegt!
ausgesetzt war. Die Abweichungs fehler bleiben minimal bei mindestens 4-maliger Expositon des Sensors an
2
zur Frischluftgrenze von 400 ppm addiert.
-Gehalt = 500 ppm) zu sorgen!
2
RCO - W
2
DIP 1
OFF
O N
DIP 3
OFF
O N
DIP 4
OFF
O N
DIP 5
OFF
O N
