S+S REGELTECHNIK AERASGARD RCO2 - Modbus Bedienungs- Und Montageanleitung
Multifunktionaler raumfühler bzw. messumformer, für feuchte, temperatur, luftgüte (voc) und co2 - gehalt, kalibrierfähig, mit modbus-anschluss
Vorschau ausblenden
Andere Handbücher für AERASGARD RCO2 - Modbus:
- Bedienungs- und montageanleitung (17 Seiten) ,
- Bedienungs- und montageanleitung (17 Seiten) ,
- Bedienungs- und montageanleitung (49 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G F r
6000-3470-0000-1XX 34700-2020 V111 04 ⁄ 2020
RFTM - LQ - CO
AERASGARD
®
D
Bedienungs- und Montageanleitung
Multifunktionaler Raumfühler bzw. Messumformer,
für Feuchte, Temperatur, Luftgüte (VOC) und CO
kalibrierfähig, mit Modbus-Anschluss
G
Operating Instructions, Mounting & Installation
Multifunctional room sensors and measuring transducers,
for humidity, temperature, air quality (VOC) and CO
calibratable, with Modbus connection
F
Notice d'instruction
Sonde d'ambiance (transmetteur) multifonctionnelle,
pour l'humidité, la température,
la qualité d'air (COV) et de teneur en CO
étalonnable, avec raccordement Modbus
r
Руководство по монтажу и обслуживанию
Мультифункциональный датчик для помещений ⁄ измерительный
преобразователь, для измерения влажности, температуры,
качества воздуха (VOC) и содержания CO
калибруемый, с подключением к шине Modbus
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
- Modbus
2
- Gehalt,
2
content,
2
,
2
,
2
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK AERASGARD RCO2 - Modbus
Inhaltszusammenfassung für S+S REGELTECHNIK AERASGARD RCO2 - Modbus

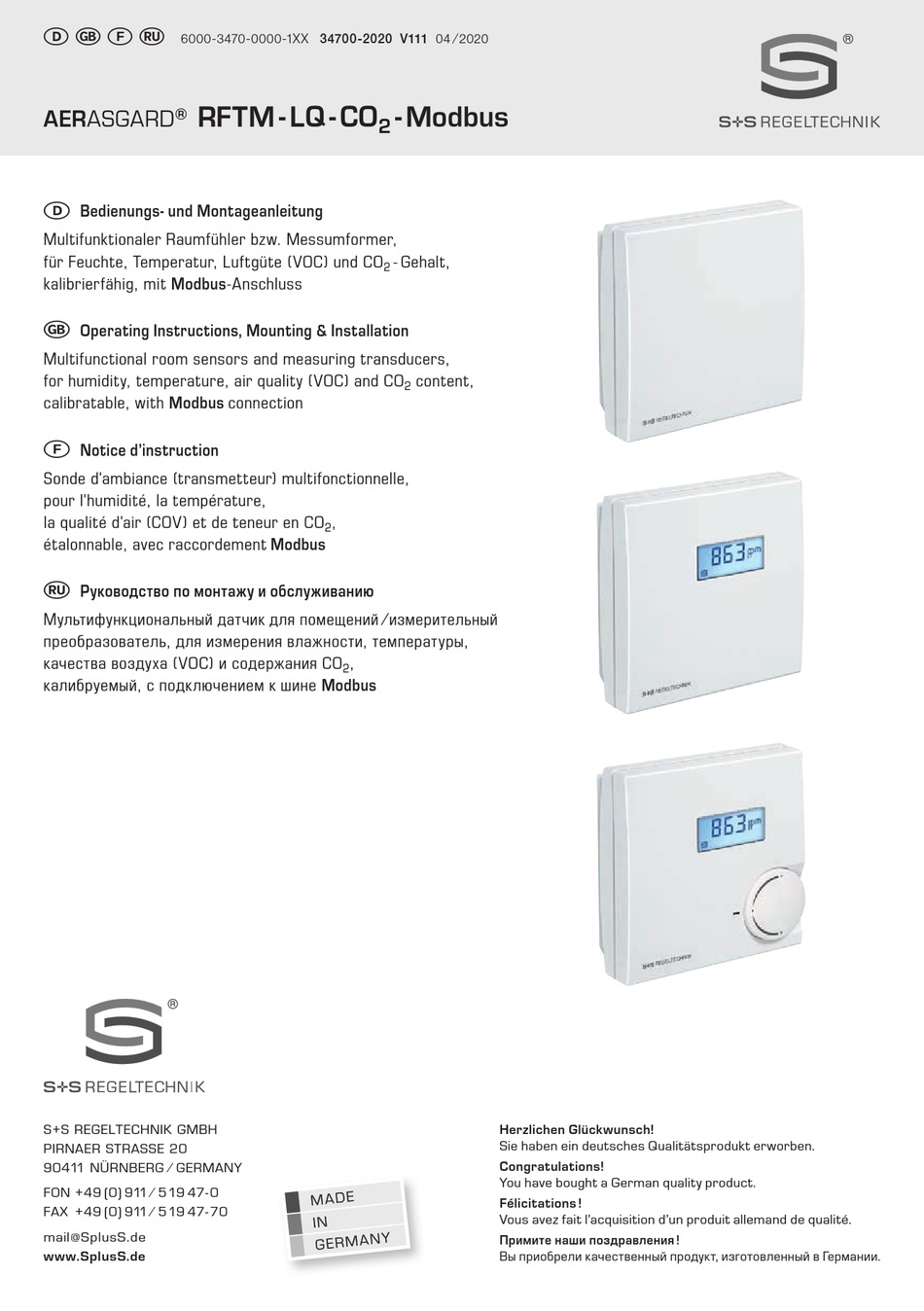

- Seite 1 Руководство по монтажу и обслуживанию Мультифункциональный датчик для помещений ⁄ измерительный преобразователь, для измерения влажности, температуры, качества воздуха (VOC) и содержания CO калибруемый, с подключением к шине Modbus S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
- Seite 2 D G F r RFTM - LQ - CO - Modbus AERASGARD ® Maßzeichnung R CO - Modbus Dimensional drawing RLQ - CO - Modbus Plan coté RFTM - CO - Modbus Габаритный чертеж RFTM - LQ - CO - Modbus 32.6 Maßzeichnung RFTM - CO...
- Seite 3 ® AERASGARD RFTM - LQ - CO - Modbus Rev. 2020 - V24 Der wartungsfreie mikroprozessorgesteuerte AERASGARD ® RFTM - LQ - CO - Modbus bzw. RCO ⁄ RLQ - CO ⁄ RFTM - CO - Modbus mit Modbus- Anschluss, wahlweise mit ⁄ ohne Display, im formschönen Gehäuse aus Kunststoff, mit Schnappdeckel, Unterteil mit 4-Loch befestigung, dient zur Erfassung der Mess größen Luftfeuchtigkeit, Temperatur, CO -Konzentration sowie Luft qualität (VOC) in einem Gerät.
- Seite 4 ® AERASGARD RFTM - LQ - CO - Modbus Rev. 2020 - V24 R xx CO - Modbus RFTM - CO - Modbus - P Schaltbild Schaltbild DIP A: Busadresse Sensor Stecker Stecker DIP B: Busparameter Display Display (Baudrate, Parity ...) Telegramm-Anzeige.
- Seite 5 ® AERASGARD RFTM - LQ - CO - Modbus Rev. 2020 - V24 ACHTUNG ! Die minimale CO - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V bei MB = 0...2000 ppm bzw. 0,7 V bei MB = 0...5000 ppm). Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten.
- Seite 6 ® AERASGARD RFTM - LQ - CO - Modbus | Konfiguration Rev. 2020 - V31 intro BUSADRESSE MODBUS Busadresse (binärcodiert, Wertigkeit 1 bis 247 einstellbar) DIP-Schalter [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A...
-
Seite 7: Anzeige Im Display
® AERASGARD RFTM - LQ - CO - Modbus | Konfiguration ANZEIGE IM DISPLAY Standardmäßig werden im Display die Mess werte mit den entsprechenden Einheiten zyklisch nacheinander angezeigt: -Gehalt in ppm, Luft qualität (VOC) in %, Temperatur in °C, relative Feuchte in % r.H. Über die Modbusschnittstelle kann anstelle der Standard-Anzeige eine alternative Ausgangs größe programmiert werden: -Gehalt in ppm, Luft qualität (VOC) in %, Temperatur in °C, relative Feuchte in % r.H. - Seite 8 ® AERASGARD RFTM - LQ - CO - Modbus | Konfiguration ASCII-Code-Tabelle für Dot Matrix Anzeigebereich ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Leer “ & < > ü ä Ä ö Ö Ü ° Nicht in der Tabelle aufgeführte ASCII-Zeichen bzw. Steuerzeichen werden als Leerzeichen dargestellt.
- Seite 9 ® AERASGARD RFTM - LQ - CO - Modbus | Telegramme TELEGRAMME Function 04 Read Input Register Register Parameter Data Type Value Range 3x0001 Abtastung 4 s Signed 16 Bit 350...5000 350...5000 ppm 3x0002 Filterung 32 s Signed 16 Bit 350...5000 350...5000 ppm 3x0003...
- Seite 10 ® AERASGARD RFTM - LQ - CO - Modbus | Telegramme Function 05 Write Single Coil Register Parameter Data Type Value Range 0x0001 Reset (Autozero) CO2 Bit 0 0 / 1 OFF - ON 0x0002 Reset (Autozero) VOC Bit 1 0 / 1 OFF - ON 0x0003...
-
Seite 11: Bustopologie Mit Abschluss- Und Vorspannungswiderständen
® AERASGARD RFTM - LQ - CO - Modbus | Installation Rev. 2015 - 1.0 intro Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Passiver Aktiver Abzweig Abzweig RS-485 Leitungs- Leitungs- Stammleitung abschluss abschluss (Trunk-Kabel) Stichleitung (Drop-Kabel) Slave n Stichleitung: Mehrfachabzweigung n: Slave 1 Slave 2 kürzer 20m kürzer 40m/n... - Seite 12 Montage und Inbetriebnahme Die Geräte sind im spannungslosen Zustand anzuschließen. Der Hinweise zur Montage: Der Einbau hat unter Berücksichtigung der einschlägigen, für den Anschluss der Geräte darf nur an Sicherheitskleinspannung Mess ort gültigen Vorschriften und Standards (wie z. B. Schweiß vor- er folgen.
-
Seite 13: Wichtige Hinweise
Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Der Anschluss der Geräte darf nur an Sicherheitskleinspannung und im spannungslosen Zustand erfolgen. Um Schäden und Fehler am Gerät (z.B. - Seite 47 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
