S+S REGELTECHNIK AERASGARD RCO2-W Bedienungs- Und Montageanleitung
  1. Anleitungen
  2. Marken
  3. S+S REGELTECHNIK Anleitungen
  4. Sensoren
  5. AERASGARD RCO2-W
  6. Bedienungs- und montageanleitung

S+S REGELTECHNIK AERASGARD RCO2-W Bedienungs- Und Montageanleitung

Vorschau ausblenden Andere Handbücher für AERASGARD RCO2-W:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
D G F r

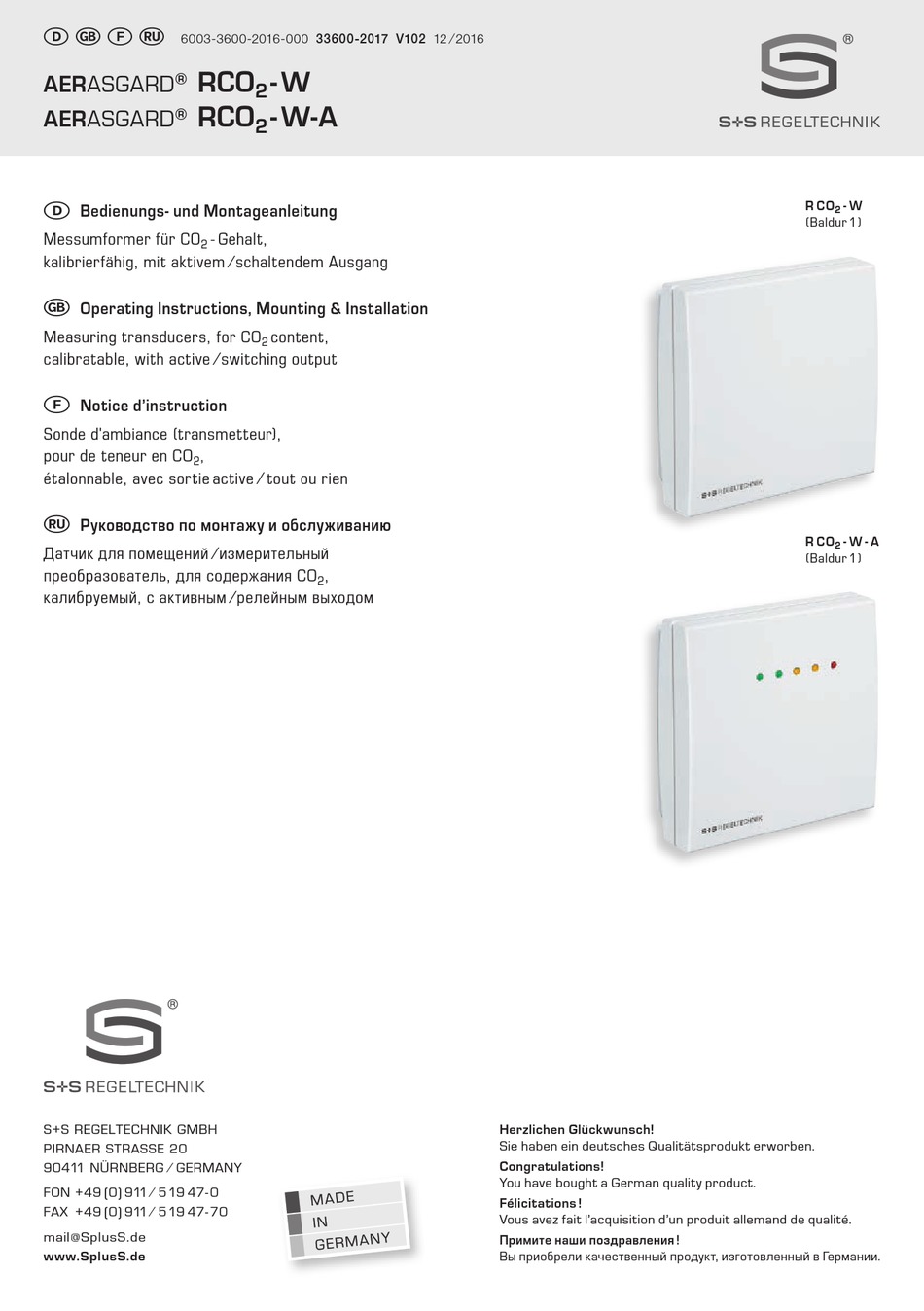

6003-3600-2016-000 33600-2017 V102 12 ⁄ 2016
RCO
® 
AERASGARD
RCO
AERASGARD
® 
D
Bedienungs- und Montageanleitung
Messumformer für CO
- Gehalt,
2
kalibrierfähig, mit aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Measuring transducers, for CO
calibratable, with active ⁄ switching output
F
Notice d'instruction
Sonde d'ambiance (transmetteur),
pour de teneur en CO
,
2
étalonnable, avec sortie active ⁄ tout ou rien
r
Руководство по монтажу и обслуживанию
Датчик для помещений ⁄ измерительный
преобразователь, для содержания CO
калибруемый, с активным ⁄ релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
- W
2
- W-A
2
content,
2
,
2
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
R CO
- W
2
(Baldur 1 )
R CO
- W - A
2
(Baldur 1 )

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für S+S REGELTECHNIK AERASGARD RCO2-W

Inhaltszusammenfassung für S+S REGELTECHNIK AERASGARD RCO2-W

  • Seite 1 - W - A Датчик для помещений ⁄ измерительный (Baldur 1 ) преобразователь, для содержания CO калибруемый, с активным ⁄ релейным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
  • Seite 2 D G F r ®  AERASGARD - W-A AERASGARD ®  Maßzeichnung Gehäuse Baldur 1 Dimensional drawing Enclosure Baldur 1 Plan coté boîtier Baldur 1 Габаритный чертеж Корпус Baldur 1 27.2...

  • Seite 3: Technische Daten

    ® AERASGARD - W ⁄ RCO - W-A Rev. 2017 - V25 DE Der wartungsfreie mikroprozessorgesteuerte AERASGARD ® - W bzw. RCO - W - A dient zur Erfassung des gesamten Raumklimas. Hierzu werden die Messgröße CO -Konzentration im Bereich von 0...2000 ppm oder 0...5000 ppm gemessen und in Norm signale (0 -10 V oder 4...20 mA) umgewandelt.

  • Seite 4: Montage Und Installation

    Montage und Installation ACHTUNG !  Die minimale CO - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V bei MB = 2000 ppm bzw. 0,7 V bei MB = 5000 ppm). Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten.

  • Seite 5: Wichtige Hinweise

    Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...

  • Seite 6: Technical Data

    ® AERASGARD - W ⁄ RCO - W-A Rev. 2017 - V25 GB The maintenance-free, microprocessor-controlled AERASGARD ® - W or RCO - W - A is used to monitor the entire room climate. In order to do this, the CO concentration is measured within in the range of 0...2000 ppm or 0...5000 ppm and converted into standard signals (0 -10 V or 4...20 mA).

  • Seite 7: Mounting And Installation

    Mounting and Installation ATTENTION !  The minimum CO concentration of outside air in leafy, hardly industrialised areas is approx. 350 ppm (output voltage = 1.75 V with MR = 2000 ppm or 0.7 V with MR = 5000 ppm). The gas inter-exchange in the sensor element happens by diffusion. Depending on the changes to the concentration and the flow velocity of the air surrounding the sensor, the reaction of the device to the change of concentration may take place with a delay.
  • Seite 8 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...

  • Seite 9: Caractéristiques Techniques

    ® AERASGARD - W ⁄ RCO - W-A Rev. 2017 - V25 FR La sonde AERASGARD ® - W ou RCO - W - A commandée par microprocesseur sans entretien sert à enregistrer les données relatives au climat ambiant dans son ensemble. Pour ce faire, la grandeur de mesure la teneur en CO est mesurée de 0...2000 ppm ou de 0...5000 ppm et convertie en signaux standard (0 -10 V ou 4...20 mA).

  • Seite 10: Montage Et Installation

    Montage et installation ATTENTION !  La teneur minimale en CO de l'air extérieur dans des régions vertes à faible degré d'industrialisation est de l'ordre 350 ppm (tension de sortie = 1,75 V à MB = 2000 ppm, resp. 0,7 V à MB = 5000 ppm). L'échange de gazdans l'élément capteur s'effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d'écoulement de l'air dans l'environnement du capteur,la réaction de l'appareil à...

  • Seite 11: Généralités

    Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.

  • Seite 12: Технические Данные

    ® AERASGARD - W ⁄ RCO - W-A Rev. 2017 - V25 RU Не нуждающийся в техническом обслуживании, управляемый микропроцессором датчик AERASGARD ® - W или RCO - W - A служит для определения микроклимата в помещении. Для этого измеряются концентрация CO в...

  • Seite 13: Монтаж И Подключение

    Монтаж и подключение ВНИМАНИЕ!  Минимальная концентрация CO в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл. 350  млн (выходное напряжение = 1,75  В при диапазоне измерения 2000  млн или 0,7  В при диапазоне измерения 5000  млн ).
  • Seite 14 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечивается металлокерамическим...
  • Seite 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Seite 16 D G F r ®  AERASGARD - W-A AERASGARD ®  Schaltbild (Baldur 1) +UB 24V AC/DC ON DIP Ausgang CO ² in ppm 1 2 3 4 5 –UB GND 12 11 13 zero offset Schematic diagram Schéma de raccordement (Baldur 1) Схема...
