3.2

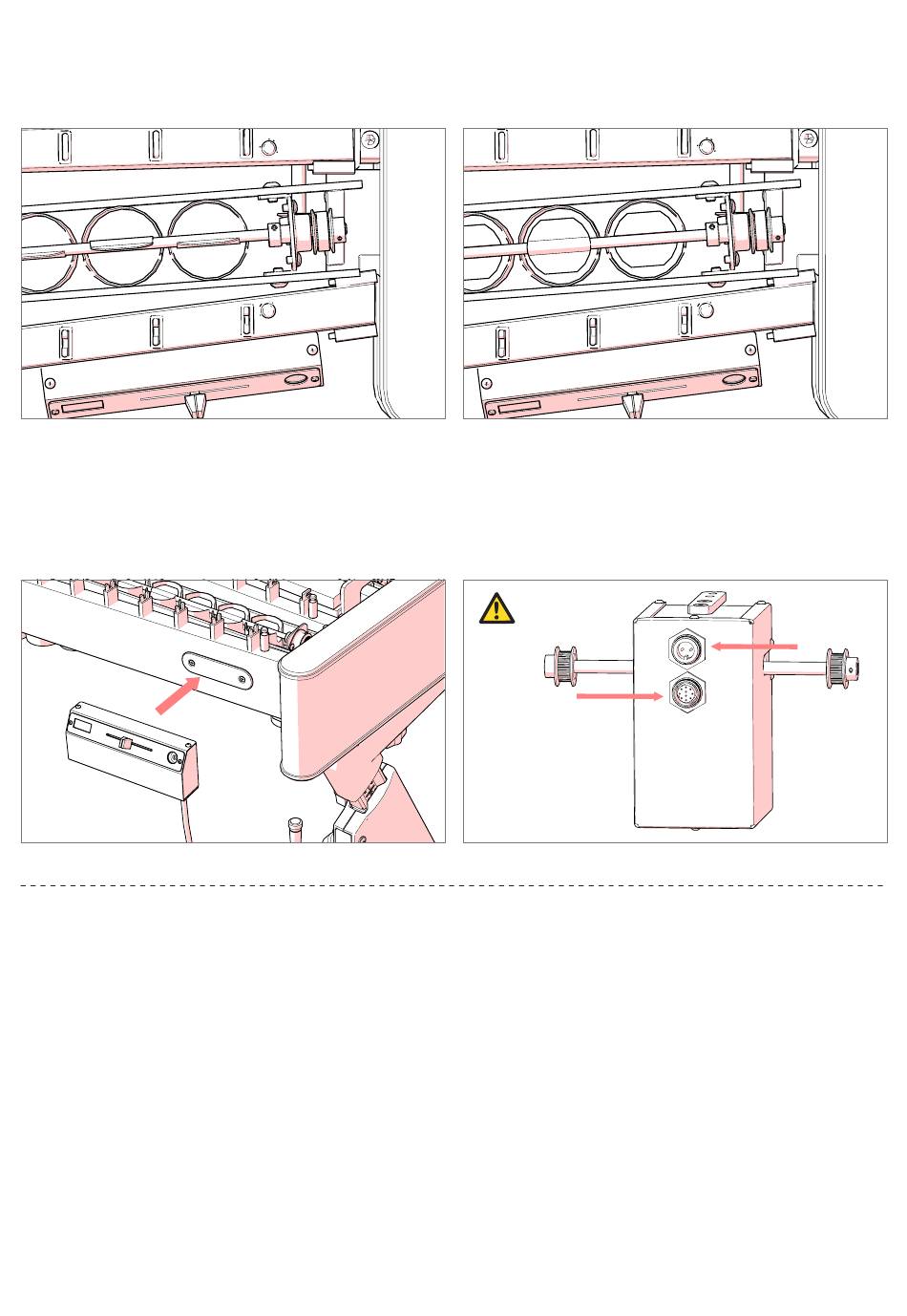

The timing belts will consistently stop the fans in the same position. Adjust the fans to either the open or closed position as desired.
Die Zahnriemen sorgen dafür, dass bei einem Stop die Vibratowellen in gleicher Position anhalten. Stellen Sie die Vibratowellen
entweder in offener oder geschlossener Position ein, je nach Wunsch.
3.3
Attach the control panel to Rail 1. Connect control panel to the
motor.
Befestigen Sie das Control Panel an der Halterung auf Holm 1.
Verbinden Sie das Motor Control Panel mit dem Motor.
3.5
Calibrate motor electronics: For best results, calibrate the motor directly after connecting to power.
Kalibrieren des Motors: Für die beste Ergebnisse, kalibrieren Sie den Motor direkt nach Anschluss auf das Netz.
• Hold the power button down. When the display reads "CAL," release the power button.
• Halten Sie den Startknopf solange gedrückt, bis "CAL" auf dem Display erscheint. Danach lösen Sie den Knopf.
• The motor will run from slow to fast, eventually reaching maximum speed. When the motor reaches maximum speed, the motor
will stop and the display will return to the RPM value of the position of the slider. This process can take up to one minute to
complete.
• Der Motor läuft nun immer schneller und stoppt erst, wenn er das Maximum seiner Geschwindigkeit erreicht hat. Die Anzeige auf
dem Display läuft nun solange zurück, bis der, durch den Schieber fixierte RPM-Wert erreicht wird. Dieser Vorgang kann bis zu
einer Minute dauern.
• Disconnect the motor from power.
• Ziehen Sie den Stecker aus das Stromnetz.
• Make sure that the valves are in the correct position and reconnect to power. The motor is now calibrated.
• Drehen Sie die Klappen der Vibratowelle in der gewünschten Position, und verbinden Sie den Motor wieder auf das Stromnetz.
Der motor ist jetzt kalibriert.
3.4
Select appropriate electrical plug and attach to the adapter.
Connect to power.
Wählen Sie den geeigneten elektrischen Stecker und
befestigen Sie diesen am Adapter. Stellen Sie nun die
Stromverbindung her.
Motor Control Panel
Motor Control Panel
Power
Strom
11
