- Seite 1 Bedienungsanleitung Operating instructions Notice utilisateurs Ultraschall-Durchflußsensor Ultrasonics flow rate sensor Capteur de débit à ultrasons SU0502 Mode/Enter...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bedien- und Anzeigeelemente ......Seite 5 Bestimmungsgemäße Verwendung ..... Seite 6 Maßzeichnung . - Seite 3 Menü-Übersicht / Menu structure / Structure du menu SU0502 Sachnr. 701719/00 Seite / Page 3...
- Seite 4 Choisir l'unité d'affichage avant de régler les seuils (SPx, rPx) ou des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts. Seite / Page 4 Sachnr. 701719/00 SU0502...
-
Seite 5: Bedien- Und Anzeigeelemente

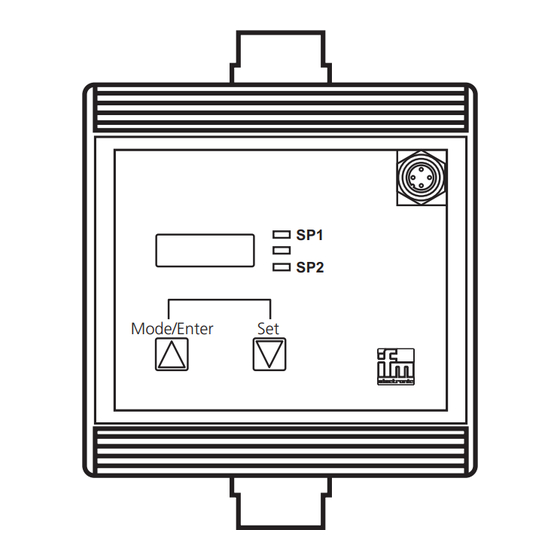

Bedien- und Anzeigeelemente Mode/Enter Prozeßanschluß G½ / Ablauf Steckverbindung M12 x 1 7-Segment- Anzeige der aktuellen Strömungsgeschwindigkeit Anzeige Anzeige der Parameter und Parameterwerte Kalibrier- LED leuchtet, wenn kundenseitige Kalibrierung Indikator durchgeführt wurde Anzeige des Schaltzustands; 2 x LED gelb leuchtet, wenn Ausgang I / II durchgeschaltet ist Einstellen der Parameterwerte Taste (kontinuierlich durch Dauerdruck;... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Strömungswächter erfaßt den Durchfluß von Wasser, (max. Anzeige: Meßbereichsendwert + 20%) • zeigt ihn durch ein Display an • und erzeugt 2 Ausgangssignale entsprechend der eingestellten Ausgangskonfiguration. Ausgang 1 Ausgang 2 4 ... 20 mA (I) Analogausgang (nur Ausgang 2) 0 ... -
Seite 7: Betriebsarten
Betriebsarten Run-Modus Normaler Arbeitsbetrieb Nach Einschalten der Versorgungsspannung und Ablauf der Bereit- schaftsverzögerungszeit* (ca. 10 s) befindet sich das Gerät im Run- Modus. Es führt seine Überwachungsfunktion aus und erzeugt Aus- gangssignale entsprechend den eingestellten Parametern. Das Display zeigt den aktuellen Durchfluß an (kann ausgeschaltet werden; → Seite 12). -
Seite 8: Montage
Montage Schritt 1 Dichten Sie die Gewinde (A) der Anschlußrohre mit Dichtmittel Mode/Enter Schritt 2 Bauen Sie das Gerät entspre- chend der Durchflußrichtung ein (Pfeil)*. Schrauben Anschlußrohre in die Adapter (B) ein und ziehen Sie sie fest (Anzugsdrehmoment: 30 Nm). Arretieren Sie dabei die Adapter mit einem Schraubenschlüssel. -
Seite 9: Elektrischer Anschluß
Elektrischer Anschluß Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. Spannungsversorgung nach EN50178, SELV, PELV. Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an: 2 x p-schaltend 2 x n-schaltend 2: OUT2 2: OUT2... -
Seite 10: Programmieren
Programmieren Einstellbare Parameter → Seite 11 Drücken Sie die Taste Mode/Enter, Mode/Enter bis der gewünschte Parameter Menü-Übersicht im Display erscheint. → Seite 3 Drücken Sie die Taste Set und Mode/Enter halten Sie sie gedrückt. Der aktuelle Parameterwert wird 5 s lang blinkend angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder kontinuierlich durch Festhal-... -
Seite 11: Einstellbare Parameter
Technik-Informationen / Funktionsweise / Parameter Menü-Übersicht: → Seite 3 Einstellbare Parameter Schaltpunkt 1 / 2 Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert. SP2 ist nur aktiv, wenn OU2 = Hno, Hnc, Fno oder Fnc. Rückschaltpunkt 1 / 2 Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert. - Seite 12 Technik-Informationen / Funktionsweise / Parameter Erweiterte Funktionen Dieser Menüpunkt enthält ein Untermenü mit weiteren Parametern. Durch kurzen Druck auf die Set-Taste erhalten Sie Zugang zu diesen Parametern. Min-Max-Speicher für Strömung • HI: Anzeige der höchsten gemessenen Strömung • LO: Anzeige der niedrigsten gemessenen Strömung Löschen des Speichers: - Drücken Sie die “Mode/Enter”-Taste, bis HI oder LO erscheint.
-
Seite 13: Kundenseitige Kalibrierung (Cga)
Technik-Informationen / Funktionsweise / Parameter Kundenseitige Durch die Kalibrierung wird die Anzeige Kalibrierung (CGA) Steigung der Meßwertkurve verändert. Sie beeinflußt die Anzeige Analog- 48 l/min ausgang. 40 l/min Die Kalibrierung ist erst möglich 32 l/min ab Werten > 25% des Meß- bereichsendwerts. -
Seite 14: Skalieren Des Meßbereichs (Analogausgang)
Technik-Informationen / Funktionsweise / Parameter Skalieren des Mit dem Parameter Analogstartpunkt (ASP) legen Sie fest, bei wel- Meßbereichs chem Meßwert das Ausgangssignal 4 mA bzw. 0 V beträgt. (Analogausgang) Mit dem Parameter Analogendpunkt (AEP) legen Sie fest, bei welchem Meßwert das Ausgangssignal 20 mA bzw. 10 V beträgt. Mindestabstand zwischen ASP und AEP = 40% des Meßbereichsend- werts. -
Seite 15: Anlaufüberbrückungszeit (Dst)
Technik-Informationen / Funktionsweise / Parameter Anlaufübebrückungs- Ist die Anlaufüberbrückungszeit aktiv (dSt > 0), gelten folgende Bedingun- zeit (dSt) gen: Sobald die Strömung 3% des Meßbereichsendwerts (MEW) über- schreitet, • wird die Anlaufüberbrückungszeit gestartet und • schalten die Ausgänge entsprechend der Programmierung: EIN bei Schließerfunktion (Hno / Fno), AUS bei Öffnerfunktion Hnc / Fnc). -
Seite 16: Technische Daten
Technik-Informationen / Funktionsweise / Parameter Beispiel: dSt bei Fensterfunktion Strömung erreicht 3% MEW → dSt startet, Ausgang wird aktiv dSt abgelaufen, Strömung hat Gutbereich erreicht → Ausgang bleibt aktiv Strömung steigt über SP (verläßt Gutbereich) → Ausgang wird zurückgesetzt Strömung fällt wieder unter SP → Ausgang wird wieder aktiv Strömung fällt unter rP (verläßt Gutbereich) →... -
Seite 17: Controls And Visual Indication
Controls and visual indication Mode/Enter downstream process connection G½ / M12 connector 7-segment display of the current flow velocity display display of parameters and parameter values Calibration LED lights if customer-specific calibration indicator has been carried out 2 x LED switching status;... -
Seite 18: Function And Features
Function and features The flow monitor detects the flow rate of water, • shows the current flow rate on its display, (max. value displayed: final value of measuring range + 20%) • and generates 2 output signals according to the set output configuration. -
Seite 19: Operating Modes
Operating modes Run mode Normal operating mode With power on and the power-on delay time elapsed* (approx. 10 s) the unit is in the Run mode. It monitors and generates output signals according to the set parameters. The display indicates the current flow (can be deactivated, → page 25). The yellow LEDs indicate the switching state of the outputs. -
Seite 20: Installation
Installation Step 1 Seal the pipe threads (A) with liquid seal. Mode/Enter Step 2 Mount the unit in direction of the flow (arrow)*. Screw the pipes into the adapters (B) and tighten them. Tightening torque: 30 Nm. Block the adapters by means of a spanner. -
Seite 21: Electrical Connection
Electrical connection The unit must only be connected by an electrician. The national and international regulations for the installation of elec- trical equipment must be observed. Voltage supply to EN50178, SELV, PELV. Disconnect power before connecting the unit. Wiring: 2 x p-switching 2 x n-switching 2: OUT2 2: OUT2... -
Seite 22: Programming
Programming Adjustable parameters → page 24 Press the Mode/Enter button Mode/Enter several times until the respective Menu structur → page 3 parameter is displayed. Press the Set button and keep it Mode/Enter pressed. The current parameter value flashes for 5 s, then the value is increased* (incremental by pressing briefly or scrolling by holding pressed). -
Seite 23: Adjustable Parameters
Technical information / Functioning / Parameters Menu structure → page 3 Adjustable parameters Switch-on point 1 / 2: Upper limit value at which the output changes its switching status. SP2 is active only if OU2 = Hno, Hnc, Fno or Fnc. Switch-off point 1 / 2: Lower limit value at which the output changes its switching status. - Seite 24 Technical information / Functioning / Parameters Enhanced functions This menu item contains a submenu with additional parameters. You can access these parameters by pressing the SET button briefly. Min-Max memory for flow rate: • HI: displays the highest measured flow range •...
-
Seite 25: Customer-Specific Calibration (Cga)
Technical information / Functioning / Parameters Customer-specific This calibration changes the slope display calibration (CGA) of the curve of measured values. It influences the display and the analog output. 48 l/min Calibration is only possible for 40 l/min values > 25% of the final value 32 l/min of the measuring range. -
Seite 26: Scaling The Measuring Range (Analog Output)
Technical information / Functioning / Parameters Scaling the measuring With the parameter "Lower end of analog output" (ASP) you can range select the measuring value for which the output signal is 4 mA or (analog output) 0 V. With the parameter "Upper end of analog output" (AEP) you can select the measuring value for which the output signal is 20 mA or 10 V. -
Seite 27: Start-Up Delay (Dst)
Technical information / Functioning / Parameters Start-up delay (dSt) If the start-up delay is active (dSt > 0), the following conditions apply: As soon as the flow has reached the value 3% of the final value (FV) • the start-up delay starts and •... -
Seite 28: Technical Data
Technical information / Functioning / Parameters Example: dSt with window function: flow reaches 3% of the final value (FV) → dSt starts, the output becomes active dSt has elapsed, flow has reached the acceptable range → the output remains active flow exceeds SP (leaves the acceptable range) →... -
Seite 29: Eléments De Service Et D'indication
Eléments de service et d’indication Mode/Enter en aval montage process G½ / embase M12 affichage visualisation du débit actuel digital des paramètres et des valeurs du paramètre indicateur de LED allumée si le calibrage spécifique au client a été calibrage effectué... -
Seite 30: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques Ce contrôleur de débit contrôle le débit de l'eau • visualise le débit à l’aide d’un affichage digital, (valeur maximum affichée: valeur finale de l'étendue de mesure + 20%) • et génère 2 signaux de sortie selon la configuration de sortie réglée. -
Seite 31: Modes De Fonctionnement
Modes de fonctionnement Mode Run Mode de fonctionnement norma Après la mise sous tension et l'écoulement du retard à la disponibilité* (env. 10 s) l'appareil se trouve en mode Run. Il surveille et génère les signaux de sortie selon les paramètres réglés. L'affichage digital indique le débit actuel du circuit (peut être désactivé, →... -
Seite 32: Montage
Montage Pas 1 Réaliser l'étanchéité des filetages des tubes (A) avec un liquide d'étanchéité. Mode/Enter Pas 2 Monter l'appareil en direction du débit (flèche)*. Visser les tubes dans l'adaptateurs (B) et les ser- rer. Couple de serrage: 30 Nm. Bloquer les adaptateurs avec une clé. -
Seite 33: Raccordement Électrique
Raccordement électrique L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP. Mettre l’installation hors tension avant le raccordement. Schéma de branchement: 2 x pnp 2 x npn 2: OUT2 2: OUT2... -
Seite 34: Programmation
Programmation Paramètres réglables: Appuyer sur le bouton → page 36 Mode/Enter plusieurs fois jusqu'à Mode/Enter Structure du menu: ce que le paramètre désiré soit → page 3 affiché. Appuyer sur le bouton Set et le Mode/Enter maintenir appuyé. La valeur de paramètre actuelle clignote pendant 5 s, après la valeur est incrémentée* (pas à... -
Seite 35: Paramètres Réglables
Informations techniques / Fonctions / Paramètres Paramètres réglables Structure du menu: → page 3 Point de consigne haut 1 / 2 Seuil auquel la sortie change son état de commutation. SP2 est actif seul si OU2 = Hno, Hnc, Fno ou Fnc. Point de consigne bas 1 / 2: Seuil auquel la sortie change son état de commutation. -
Seite 36: Informations Techniques / Fonctions / Paramètres
Informations techniques / Fonctions / Paramètres Fonctions supplémentaires Cette option de menu contient un sous-menu avec des paramètres supplémentaires. En appuyant brièvement sur le bouton Set ces paramètres peuvent être sélectionnés. Mémorisation du débit d’eau maxi/mini • HI: affichage du débit maxi •... -
Seite 37: Calibrage Spécifique Au Client (Cga)
Informations techniques / Fonctions / Paramètres Calibrage spécifique Ce calibrage modifie la pente de visualisa- au client (CGA) la courbe des valeurs mesurées. Il tion influence l'afficheur et la sortie analogique. Le calibrage n'est 48 l/min possible que pour les valeurs 40 l/min >... -
Seite 38: Réglage De L'étendue De Mesure (Sortie Analogique)
Informations techniques / Fonctions / Paramètres Réglage de l'étendue Par le paramètre "Valeur minimum de la sortie analogique" (ASP) on de mesure peut sélectionner la valeur mesurée pour laquelle le signal de sortie est (sortie analogique) 4 mA ou 0 V. Par le paramètre "Valeur maximum de la sortie analogique"... -
Seite 39: Temporisation De Démarrage (Dst)
Informations techniques / Fonctions / Paramètres Temporisation de Si la temporisation de démarrage est active (dSt > 0), les conditions sui- démarrage (dSt) vantes sont valables: Dès que le débit atteint la valeur 3% de la valeur finale (VF) • la temporisation de démarrage commence et •... -
Seite 40: Données Techniques
Informations techniques / Fonctions / Paramètres Exemple fonction fenêtre: le débit atteint 3% de VF → dSt commence, la sortie devient active dSt écoulé, le débit a atteint la plage acceptable → la sortie reste active le débit dépasse SP (quitte la plage acceptable) → la sortie est remise à 0 le debit tombe de nouveau en dessous de SP →... -
Seite 41: Valeurs De Paramètre Réglées
Eingestellte Parameter-Werte Set parameter values Valeurs de paramètre réglées Voreinstellung Preset Préréglage 24.0 16.0 16.0 40.0 Seite / Page 42...
