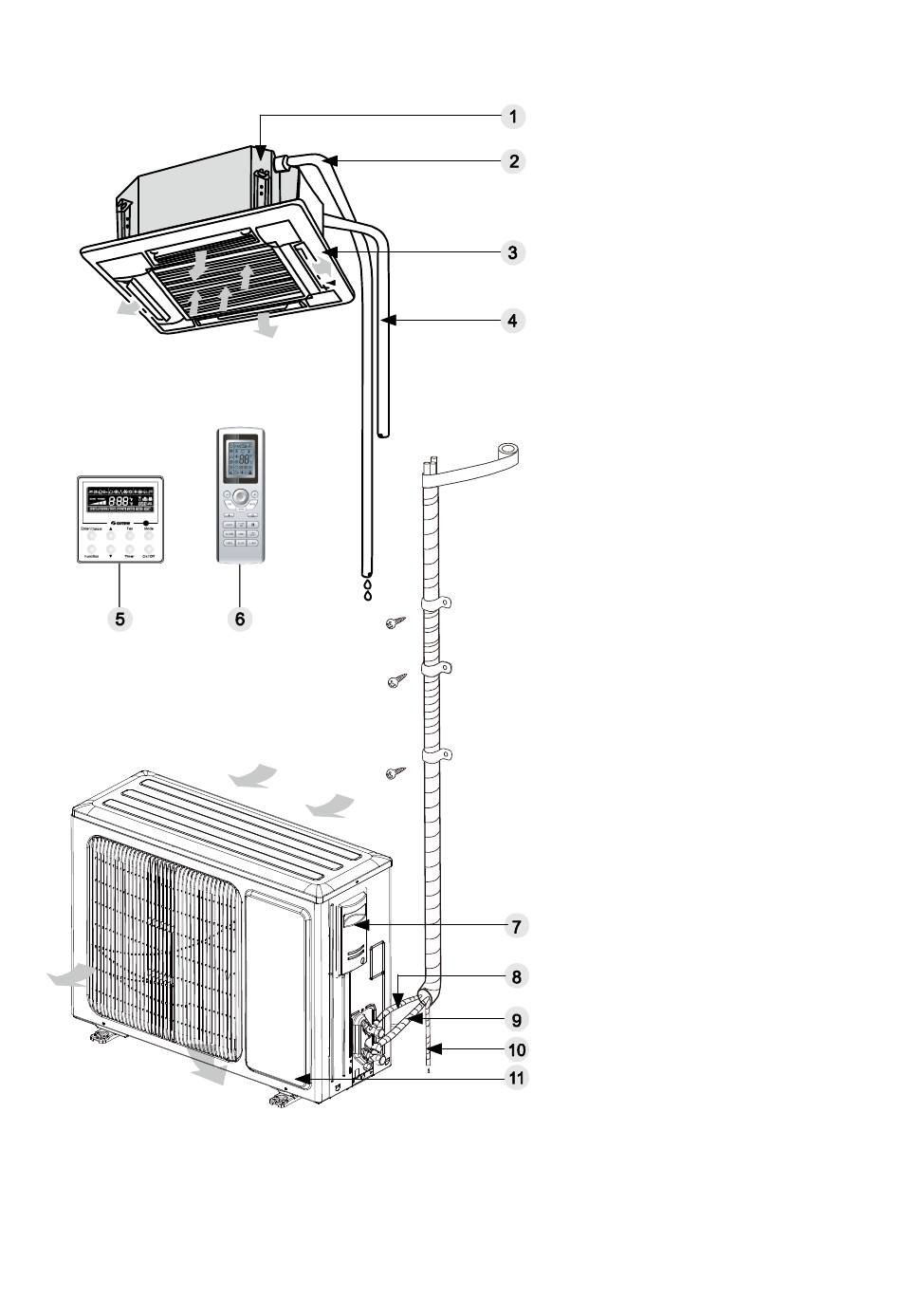

2 GERÄTEBESCHREIBUNG
Inneneinheit
ausgeblasene
Luft zugeführte
Luft
Außeneinheit
ausgeblasene Luft
zugeführte Luft
Abb. 1
5
1. Ablaufpumpe
2. Ablaufrohr
3. Luftablenklamelle
4. Verbindungsrohr
5. Kabel-Fernbedienung
6. Infrarot-Fernbedienung
7. Handgriff groß
8. Rohr flüssigseitig
9. Rohr gasseitig
10. Ablaufrohr
11. Frontblende
