Vierkantloch in der Seitenplatte eingesetzt
ist.
3.
Befestigen Sie die Halterung der Transportrollen
am Lastösenbolzen und sichern Sie diesen mit
dem Splint.
4.
Wiederholen Sie diesen Vorgang an der
gegenüberliegenden Seite des Mähwerks und
für alle anderen Mähwerke nach Bedarf.

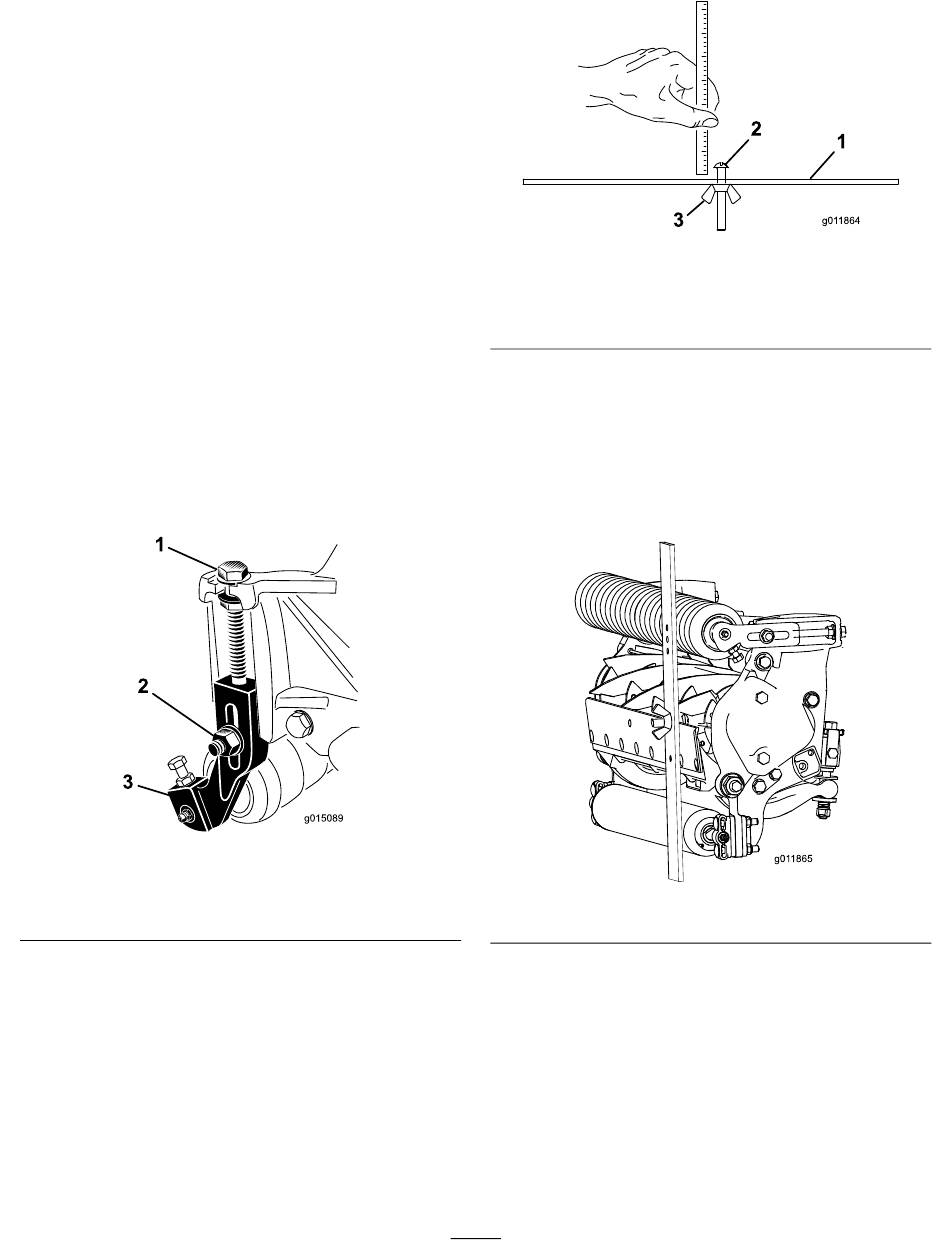

Einstellen der Schnitthöhe
Nur Modelle 03188, 03189, 03190
und 03191
Hinweis:
Verwenden Sie die Schnitthöhentabelle
(Modelle 03188, 03189, 03190 und 03191), um die
Anzahl der hinteren Distanzstücke zu bestimmen, die
für die gewünschte Einstellung der Aggressivität des
Schnitts benötigt werden; siehe
(Modelle 03188, 03189, 03190 und 03191) (Seite
1.
Lösen Sie die Sicherungsmuttern, mit denen die
Schnitthöhenhalterungen an den Seitenplatten
des Mähwerks befestigt sind
1. Einstellschraube
2. Sicherungsmutter
2.
Lösen Sie die Mutter an der Messlehre
16) und stellen die Stellschraube auf die
gewünschte Schnitthöhe ein.
Hinweis:
Der Abstand zwischen dem unteren
Ende des Schraubenkopfs und der Stirnseite
der Messlehre ist die Schnitthöhe.
Schnitthöhentabelle
(Bild
15).
Bild 15
3. Schnitthöheneinstellhalterung
1. Messlehre
2. Einstellschraube für
Schnitthöhe
3.
Haken Sie den Schraubenkopf an die
Schnittkante des Untermessers ein, und stützen
Sie das hintere Ende der Leiste auf der Heckrolle
ab
(Bild
13).
4.
Drehen Sie die Einstellschraube, bis die
Frontrolle die Messlehre berührt
Stellen Sie beide Enden der Rolle ein, bis die
ganze Rolle parallel zum Untermesser ist.
g015089
(Bild
Wichtig:
Einstellung berühren die Front- und
Heckrolle die Messlehre, und die Schraube
schließt mit dem Untermesser ab. Dies
gewährleistet eine identische Schnitthöhe an
beiden Seiten des Untermessers.
5.
Ziehen Sie die Muttern an, um die Einstellung
zu arretieren.
Hinweis:
Ziehen Sie sie so fest an, dass die Scheibe
keinen Spielraum hat.
12
Bild 16
3. Mutter
17).
Bild 17
Bei einer ordnungsgemäßen
Ziehen Sie die Muttern nicht zu fest.
g011864
(Bild
17).
g011865
