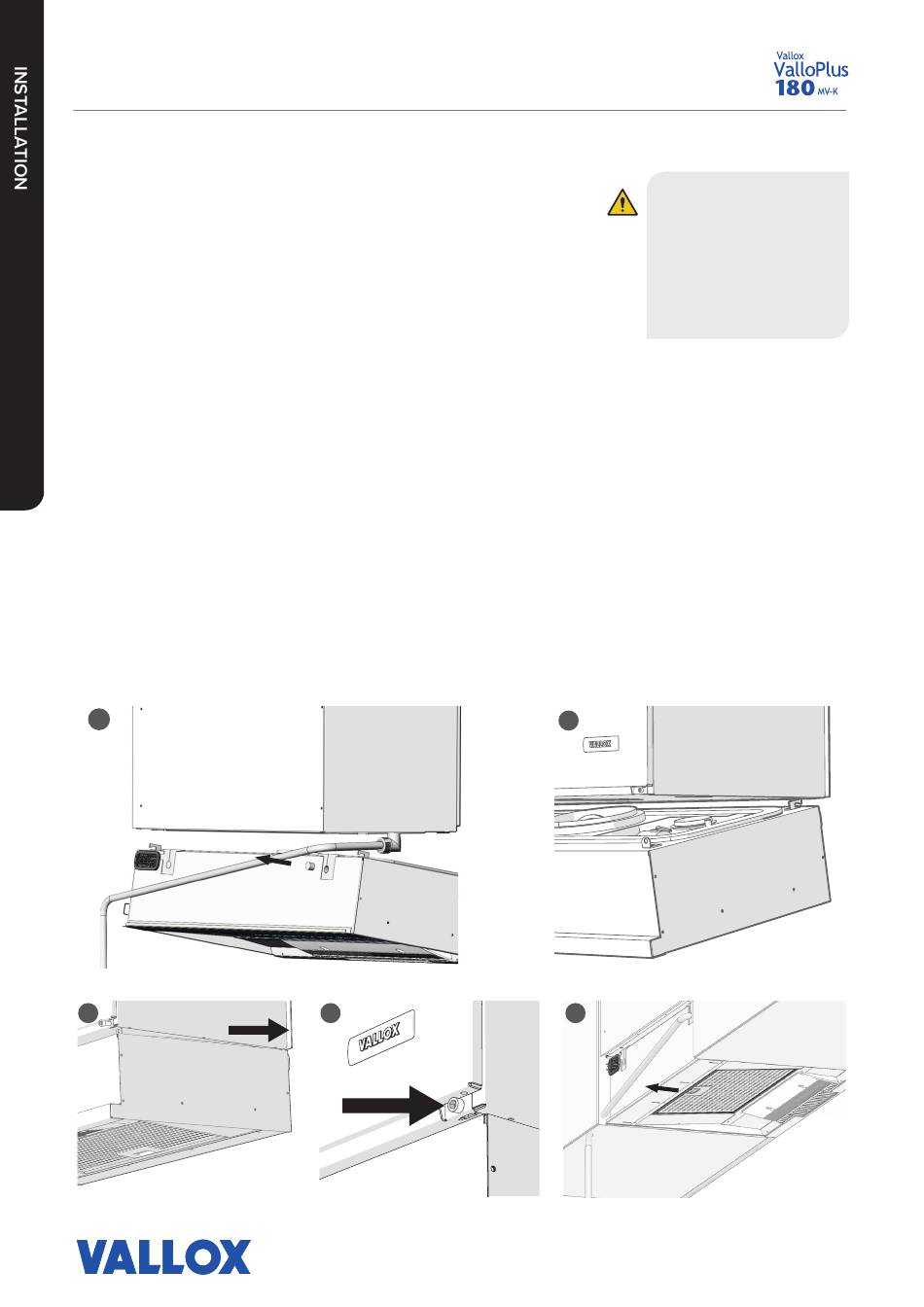

INSTALLATION DER ABZUGSHAUBE
„VALLOX CAPTURA"
Die Abzugshaube „Vallox Captura" wird an der Unterseite des
ValloPlus 180 MV-K montiert.
1.
Entfernen Sie an der Abzugshaube den Dichtungsstopfen aus
der Durchführung für den Kondenswasserabfluss (Abbildung 1).
2. Heben Sie die Abzugshaube unter das Lüftungsgerät und
stecken Sie die Haken an der Rückseite der Abzugshaube in
die Löcher am Boden des Lüftungsgeräts. Schieben Sie sie ein
(Abbildung 2).
3. Achten Sie darauf, dass die Dichtung für den
Kondenswasserabfluss fest um das Rohr sitzt.
4. Heben Sie die Vorderseite der Abzugshaube an, um
die Halterungen in die Öffnungen in der Unterseite des
Lüftungsgeräts einzusetzen (Abbildung 3).
5. Befestigen Sie die Halterungen mit den M5-
Sechskantschrauben (2) (Abbildung 4).
Führen Sie das Netz- und das Steuerkabel im Kabelkanal nach oben
(Abbildung 3). Sehen Sie etwa einen halben Meter aufgewickeltes
Kabel hinter der Abzugshaube vor, sodass diese bei Bedarf zu
Wartungszwecken abgenommen werden kann. Schieben Sie die
Metallabdeckung nach hinten, so dass sie die Öffnung zwischen der
Abzugshaube und der Wand verdeckt (Abbildung 5).
1
3
4
12
VORSICHT
Der Mindestabstand
zwischen der
Unterkante der
Abzugshaube beträgt
bei einem
# Elektroherd 426 mm,
# Gasherd
2
5
650 mm.
