Vallox ValloPlus 1000SE Technische Anleitung
Inhaltsverzeichnis

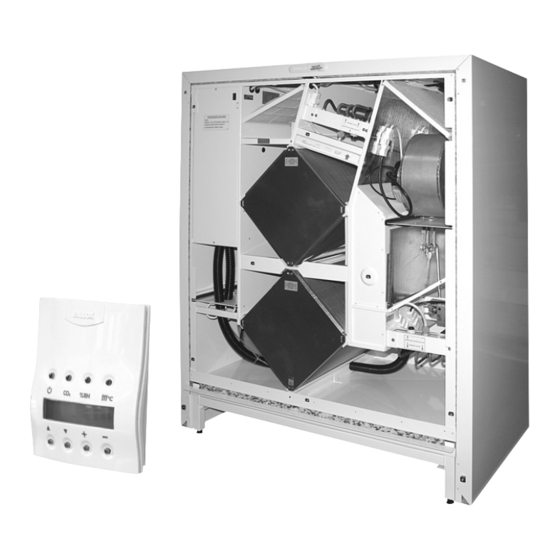

FBD 382-LCD
ELEKTRONISCHER REGLER
MIT LCD-ANZEIGE
• Für den Luftaustausch in großen
Einfamilienhäuser, Büros, Schulen usw.
• Hoher Wirkungsgrad der
Wärmerückgewinnung
• Austausch der Zuluft/Abluft mit
Wärmerückgewinnung
• Elektronischer Regler mit LCD-Anzeige
• Wochenzeitschaltuhr standardmäßig
• Feuchteregelung (Zusatzausstattung)
• Kohlendioxid-Regelung
(Zusatzausstattung)
• Wartungsanzeige
• Kamin-/Stoßlüftungsfunktion
• Effektive Luftfilterung
• Sommer-/Winterautomatik
• Fest eingebaute Luftstrom-Messstutzen
Modelle:
ValloPlus 1000 SE L
ValloPlus 1000 SE R
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
ValloPlus
1000
Anschlussleistung
Kapselungsklasse
Gleichstromventilatoren
Wärmerückgewinnung
Umgehung des Wärmetauschers
Elektrisches Vorheizelement
Elektrisches Nachheizelement
Nachheizeinheit mit Wasserumlauf
Filter
Gewicht
Optionen der Luftaustauschregelung
Zusatzausstattung
SE
Typennummer 3487
230 V, 50 Hz, 400 V, 15,0 A
(+ Vorheizelement 11 A)
Schutzart IP 34
3
1040 m
/h 100 Pa
Abluft
520 W 3,2 A
3
Zuluft
520 W 3,2 A
860 m
/h 100 Pa
2 Stück Wärmetauscher,
Sommer-/Winterautomatik
2,5 kW, 11 A
2,5 kW, 11 A
ca. 5 kW
Zuluft
G3 und F7
Abluft
G3
206 kg
Steuerung über Reglereinheit (DIGIT SED)
– CO
-und Feuchteregelung
2
– Fernkontrollsteuerung
EIB/LON-Wandler
– Fernkontrollsteuerung
(Spannungssignal)
– Schalldämpfereinheit
– elektrisches Vorheizelement
– elektrisches Nachheizelement
– Nachheizeinheit mit Wasserumlauf
– CO
-Fühler
2
– %RH-Fühler
– Druckdifferenzschalter
– EIB/LON-Wandler
– Abluftfilter F5
• 1.09.357DH
• 28.11.2011
© VALLOX
70 %
=
Inhaltsverzeichnis
Verwandte Anleitungen für Vallox ValloPlus 1000SE
Inhaltszusammenfassung für Vallox ValloPlus 1000SE
- Seite 1 – elektrisches Vorheizelement Modelle: – elektrisches Nachheizelement ValloPlus 1000 SE L – Nachheizeinheit mit Wasserumlauf ValloPlus 1000 SE R – CO -Fühler – %RH-Fühler – Druckdifferenzschalter – EIB/LON-Wandler – Abluftfilter F5 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 2 • Vallox ValloPlus 1000 SE - L Außenluftansaugung links Die Abbildungen in der Technische Anleitung zeigen das VALLOX ValloPlus 1000 SE –L. Beim VALLOX ValloPlus 1000 SE – R, ist die Anordnung der Filter, Ventilatoren, Bypassklappe,..spiegelbildlich. Das VALLOX ValloPlus 1000 SE wird standardmäßig mit einem 8-Stufen- Schalter, manuell schaltbar, geliefert.
-
Seite 3: Allgemeine Hinweise
ALLGEMEINE HINWEISE Diese technische Anleitung richtet sich an den Fachinstallateur. Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das VALLOX ValloPlus 1000 SE einbauen und anschließen. Bewahren Sie die Anleitung gut auf! Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle... -
Seite 4: Abmessungen Und Hauptteile
Anschlusskabel Anschlusskabel - Reglereinheit - Reglereinheit - CO -Fühler - CO -Fühler - EIB oder LON-Einheit - EIB oder LON-Einheit Anschlusskabel Anschlusskabel - Feuchtefühler - Feuchtefühler - Fernüberwachung - Fernüberwachung © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 5 Durch das Gerätegehäuse durchgehender A-gewichteter Schalldruckpegel dB (A) in dem Raum, in dem es montiert ist REGELSTELLUNG / LUFTSTROM (Zuluft/Abluft) 428/616 536/752 637/860 749/936 , dB(A) LpA = A-gewichteter Schalldruckpegel (10 m Schallabsorption) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 6: Leistungswerte / Valloplus 1000 Se + Schalldämpfereinheit
Durch das Gerätegehäuse durchgehender A-gewichteter Schalldruckpegel dB (A) in dem Raum, in dem es montiert ist REGELSTELLUNG / LUFTSTROM (Zuluft/Abluft) 439/544 551/6670 659/774 785/860 , dB(A) LpA = A-gewichteter Schalldruckpegel (10 m Schallabsorption) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 7 Feuchtefühlern (max. 2 Stück). Die Ventilatorleistungen des Gerätes können über eine Fernüberwachung mit Spannungssignalen gesteuert werden. Über mögliche Störungen des Gerätes sind potentialfreie Relaisfühlerdaten erhältlich. Mit dem als Zusatzausstattung erhältlichen VALLOX EIB/LON- -Wandler können sämtliche Funktionen des Gerätes gesteuert werden. Wochenuhrsteuerung Mit der Wochenuhrsteuerung in der Reglereinheit des Gerätes kann für jede Stunde jedes...
- Seite 8 2 = weiß 1 = – 3 = orange 2 4 = weiß 2 5 = Metall = Signalerde M Bodenplatte des CO -Fühlers Elektronikplatte des CO -Fühlers (Modell kann variieren) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 9: Hauptplatine
= STELLANTRIEB DER WASSERHEIZUNGSEINHEIT (NACHHEIZUNG, ZUSATZAUSSTATUNG) TZ1 = ÜBERHITZUNGSSCHUTZ + 60°C TZ2 = ÜBERHITZUNGSSCHUTZ + 95°C (QUITTIEREN) PDS1 = DRUCKDIFFERENZSCHALTER DES ZULUFTFILTERS (ZUSATZAUSSTATTUNG) PDS2 = DRUCKDIFFERENZSCHALTER DES ABLUFTFILTERS (ZUSATZAUSSTATTUNG) 7012501EGER © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 10 VAK GND läsen. PDS S PDS + FEHLER FEHLER STOSSLÜFTUNG VAK S VAK GND % RH-2/+ % RH-2/S % RH-1/+ % RH-1/S JY(St)Y 2x2x0,6 mm +0,6 mm 16 A 16 A © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 11: Filterung, Wärmerückgewinnung, Heizung
Wassertemperatur zum Register (tv) 55 °C Zulufttemperatur zum Register (ti) 15 °C FLÜSSIGKEITSDRUCKVERLUST DES VKL- Wasserstrom dm WASSERHEIZREGISTERS Ausgelegt für 100 % Wasser Heizregister+ Ventil (KVS 1,0) Heizregister LUFTSTROM Wasserabkühlung im Register °C Wasserstrom © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 12: Regelschema, Elektro-Nachheizelement
Drucküberwachung des Zuluftfilters Überhitzungsschutz der Heizeinheit Automatisch (+ 60˚C) Bestandteil von PDS2 Druckdifferenzschalter Regelbereich 0...500 Pa Zusatzausstattung Selbstrückstellend LP1/LP2 Drucküberwachung des Abluftfilters Überhitzungsschutz der Heizeinheit manuelle Rückstellung (+ 95˚C) Bestandteil von LP1/LP2 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 13: Funktionsbeschreibung, Elektrisches Nachheizeinheit
Die Steuer- und Regeleinheit des Gerätes steuert die Funktion der Nachheizeinheit nach Messdaten Abluft- temperaturfühlers TE1 und versucht dabei, die Ablufttemperatur auf dem an der Reglereinheit H eingestellten Wert (+10…+30 °C) zu halten. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 14: Regelschema, Wasserumlauf-Nachheizeinheit
LP1/LP2 PDS2 Druckdifferenzschalter Regelbereich 0...500 Pa Zusatzausstattung Überhitzungsschutz der Heizeinheit manuelle Rückstellung (+ 95˚C) Bestandteil von Drucküberwachung des Abluftfilters LP1/LP2 Abluftventilator qv = 290 dm /s (100 Pa) Standard © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 15: Funktionsbeschreibung, Wasserumlauf-Nachheizeinheit
Funktion stoppt den Abluftventilator für 15 Minuten, wodurch in der auf dem an der Reglereinheit H eingestellten Wert (+10…+30 °C) Luftaustauschzone Überdruck entsteht. EIB/LON- zu halten. Fernüberwachung kann mit dem VALLOX EIB/LON-Wandler gesteuert werden. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 16: Einbau
ValloPlus 1000 SE L ValloPlus 1000 SE R gemäß Lüftungsplan ausgeführt. Luftstrom-Messstutzen AUSSENLUFT FORTLUFT • Die im Gerät eingebauten Luftstrom-Messstutzen befinden sich hinter dem VALLOX- ZULUFT ABLUFT Firmenschild (12) an der Oberseite. Das Firmenschild lässt sich leicht abnehmen: ABLUFT ZULUFT Schild nach oben schieben und zu sich selbst hin ziehen. -
Seite 17: Allgemeines
B der Abbildung). • Lamellenschalldämpfer einbauen. • Tür der Schalldämpfereinheit sorgfältig anbringen. • Luftkanäle an den vorgesehenen Anschlüssen fest und dicht abschließend befestigen. Eventuelle Luftkanalisolierungen werden gemäß Lüftungsplan ausgeführt. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 18 HEINEMANN GmbH Produktion und Vertrieb VON-EICHENDORFF-Str. 59A D-86911 DIEßEN Tel. +49 (0) 8807 – 9466-0 Fax. +49 (0) 8807 – 9466-99 Vwww.vallox.com www.heinemann-gmbh.de © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
