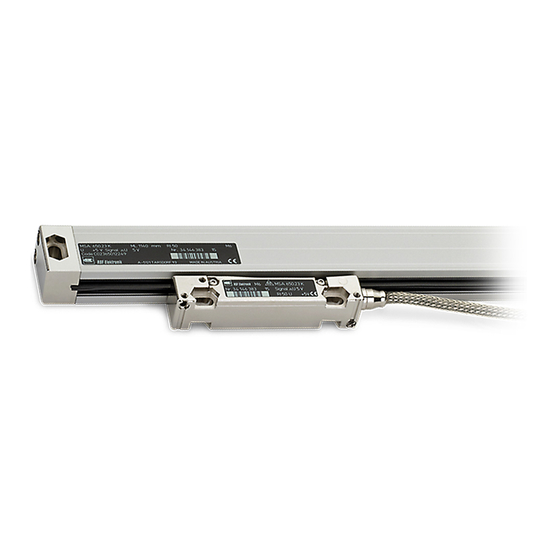

RSF Elektronik MSA 650 Montageanleitung

Montageanleitung
MSA 650
Überlegungen zur Montage
• Idealerweise montieren Sie das Mess-System
möglichst nahe an die Führungsbahnen der Maschine
oder des Schlittens.
• Sind an der Maschine keine geeigneten
Montageflächen vorhanden, können solche
durch stabile Stahlleisten geschaffen werden.
• Die Position des Mess-Systems muss so gewählt werden,
dass die Maschinenanschläge innerhalb der Messlänge
liegen! Ein Überfahren der Messlänge führt zur
Beschädigung des Mess-Systems!
• Für die Maßstabeinheit sollte der sich bewegende
und für die Abtasteinheit der ruhende Teil
der Maschinenführung ausgewählt werden.
Auf diese Weise kann man das Kabel der Abtasteinheit
an der Maschine fest installieren.
• Das Mess-System ist gegen Eindringen von Staub
und Spritzwasser geschützt, vorausgesetzt,
es wird so montiert, dass die Dichtlippen
von der Verschmutzungsseite wegzeigen.
Ist eine solche Montage nicht möglich,
sollte das ganze Mess-System mit einer Abdeckung
(Blech oder Faltenbalg) geschützt werden.
Ausgabe 06/03 - Art.Nr. 14802525 - Dok.Nr. BDE0031- Techn. Änderungen vorbehalten!
Montage der Maßstabeinheit
• Ziehen Sie die Befestigungsschrauben vorerst nur leicht
an.
• Richten Sie die Maßstabeinheit auf die vorgegebene
Parallelität zur Maschinenführung aus.
• Ziehen Sie die Befestigungsschrauben mit einem
Anzugsmoment von max. 1 Nm an.
Montage der Abtasteinheit
• Führen Sie zuerst die Abtasteinheit, zusammen mit den
Anbauhilfen, vorsichtig über die vorgesehene
Montagefläche.
Die Montagehilfen halten den richtigen Abstand zwischen
Maßstab- und Abtasteinheit.
• Ziehen Sie auch hier die Befestigungsschrauben vorerst
nur leicht an.
• Richten Sie die Abtasteinheit innerhalb der vorgegebenen
Montagetoleranzen (Fühlerlehre 1 mm) ein.
• Ziehen Sie die Schrauben mit einem Anzugsmoment von
max. 1,5 Nm fest.
• Entfernen Sie die Montagehilfen.
Überprüfung der Montage
• Überprüfen Sie nun den Verfahrweg des Maschinen-
tisches in Bezug auf die Messlänge des Systems.
Bitte achten Sie darauf, dass die Maschinenanschläge
innerhalb der Messlänge des Systems liegen.
Ein Überfahren der Messlänge führt zur Beschädigung
des Mess-Systems!
Verlegung des Kabels
• Obwohl der Kabeleingang in die Abtasteinheit
abgedichtet ist, sollte sich dort keine Flüssigkeit
ansammeln.
• Verlegen Sie das Kabel so, dass das Kabel
(unmittelbar nach der Abtasteinheit) nach unten eine
Schleife bildet, damit eine Art "Tropfnase" entsteht.
Wichtig!
• Der Verfahrweg der Maschine muss kleiner sein als
die Messlänge des Längenmess-Systems!
• Die Transportsicherung bzw. die Montagehilfen
müssen vor Inbetriebnahme entfernt werden!
• Die Abtasteinheit darf gegenüber
der Maßstabeinheit nicht verkantet werden!
• Der Stecker darf nur spannungsfrei verbunden
oder gelöst werden!
• Gesamtkabellänge darf 30 m nicht überschreiten!
Technische Daten entnehmen Sie bitte unserem Katalog
"Inkrementale Längenmess-Systeme"
