Solarmatic 5.1 Picoline Montageanleitung

Typ 5.1 Picoline
Montage in den Rahmen
Montagematerial:
Rollo, 2x Seitenführungen (SF), Endkappen für SF, bei Schraubmonta-
ge Montageschrauben, Klebebänder sind bereits werkseitig aufgezo-
gen

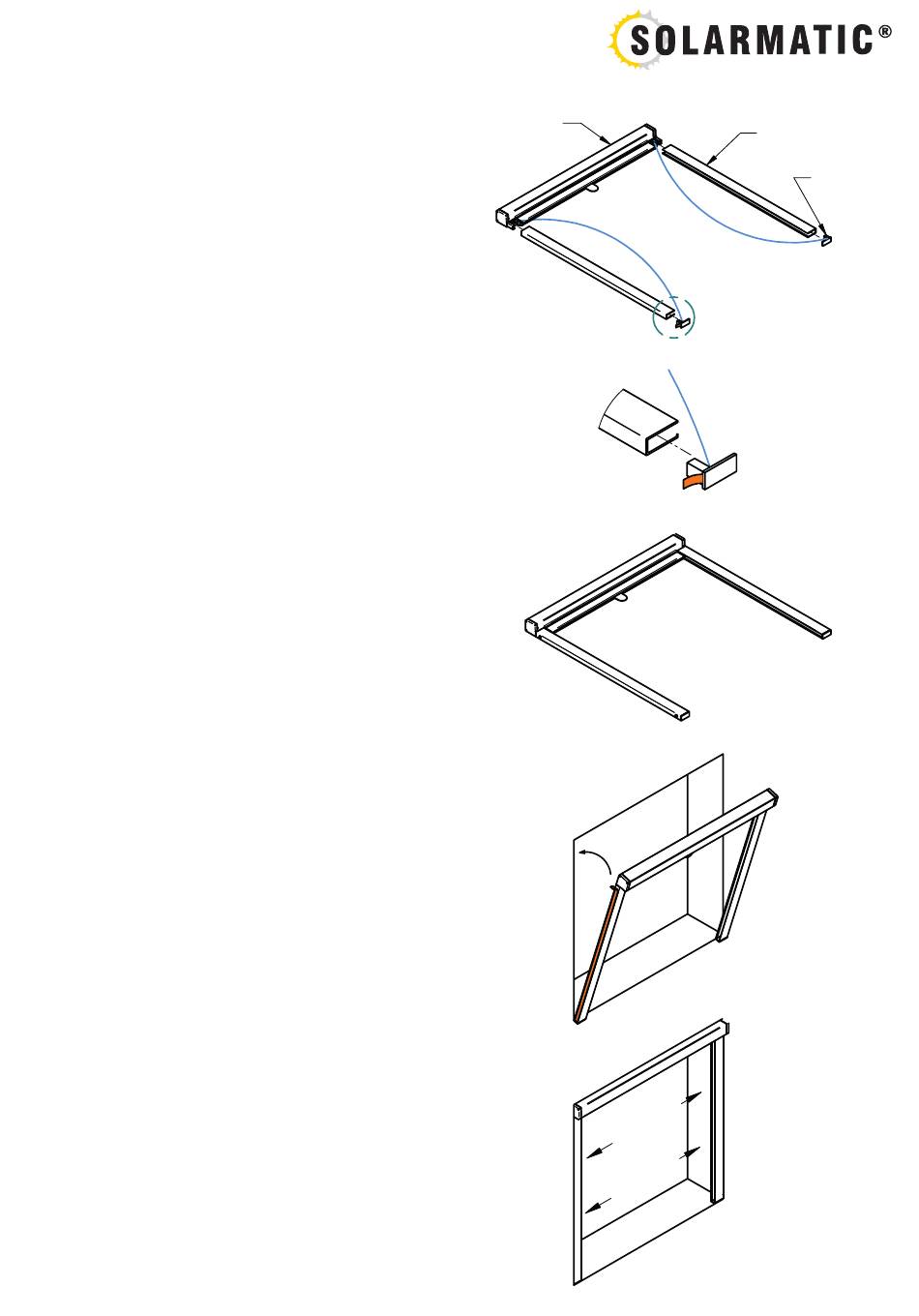

Bei Lieferung ist die Schnur um das Rollo herum fixiert. Diese im ers-
ten Schritt abwickeln. Rollo und SF flach auf einen großen Tisch oder
auf den Boden legen und beide SF in das Rollo einschieben. Dabei
unbedingt darauf achten, dass der Faden nicht eingeklemmt wird (a).
Auf einer Seite die Endkappe in die SF aufstecken, zuvor die Schutzfo-
lie des Klebebandes entfernen (b). Im zweiten Schritt die 2. Endkappe
auf der anderen Seite mit etwas Spannung aufstecken (Spannung ca.
2-3 cm). Zuvor auch hier die Schutzfolie des Klebebandes entfernen
(b). Nun ist das System gespannt (c).
Zusammengestecktes System unten in den Rahmen stellen und die
Schutzfolie des Klebebandes entfernen (d). Den Rahmen oben gegen
das Fenster drücken, ausrichten und das System überall andrücken
(e).
Bei der Schraubmontage die Seitenführungsschienen an den vorgese-
henen Bohrungen befestigen (e). Dabei unbedingt darauf achten, dass
der Faden dabei nicht beschädigt wird!
SONNENSCHUTZ
Rollo
SF
Endkappen
(a)
(b)
(c)
(d)
(e)
