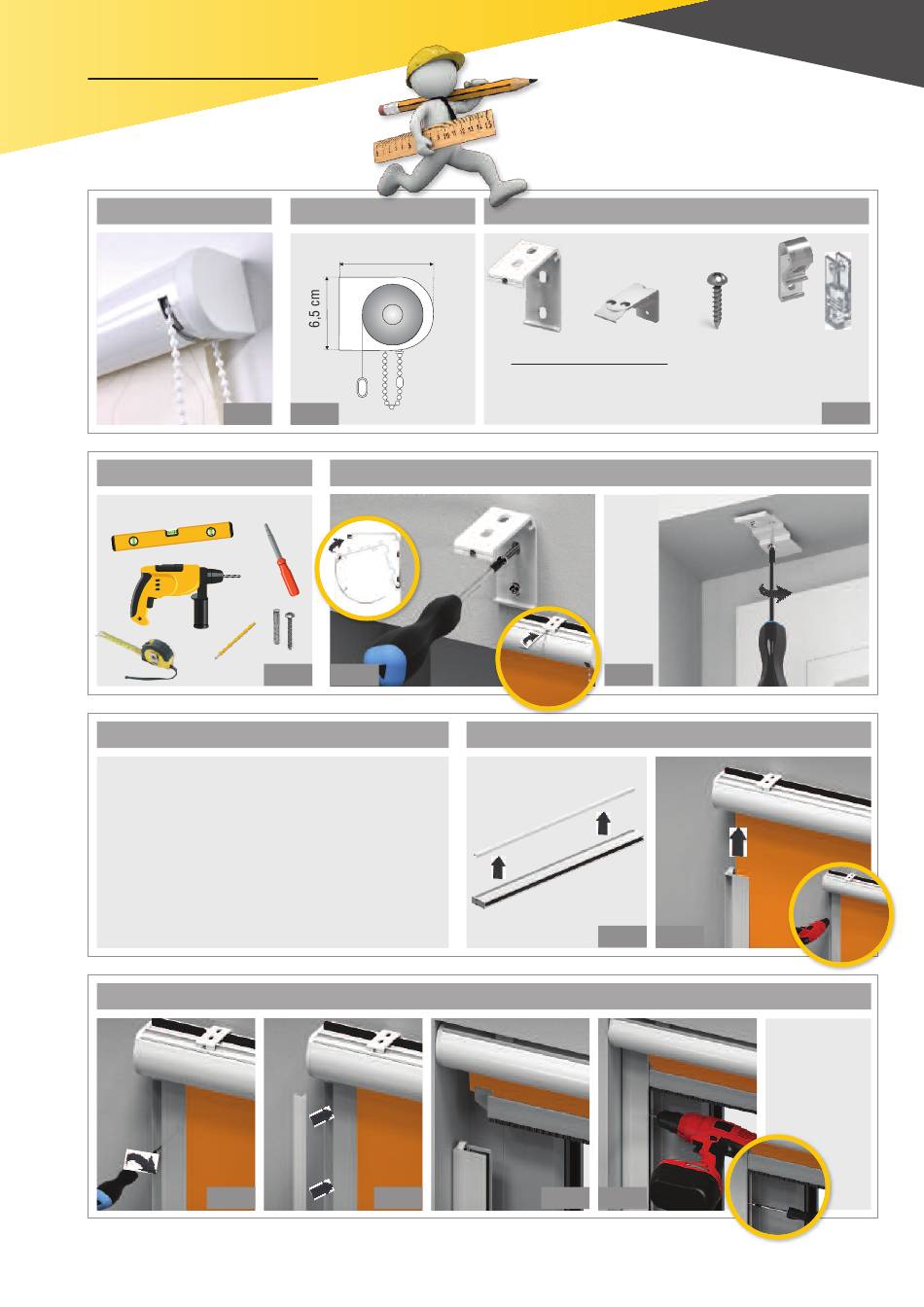

Solarmatic 5.01 Montageanleitung

Kassettenrollo 5.01
ROLLO
Abb. 1
BENÖTIGTE WERKZEUGE
(Dübel sind nicht im Lieferumfang enthalten)
MONTAGE HALTER
Abb. 5 / 6:
Abstände der erforderlichen Montagebohrungen vom
Rollo abmessen und auf den gewünschten Montageort
übertragen. Bohrungspositionen bestimmen und je
nach Untergrund Montagebohrungen erstellen.
Bitte die Ausrichtung des Rollos mit der
Wasserwaage durchführen!
Bitte beachten Sie vor der ersten Bedienung, dass die
Kassette absolut waagerecht montiert ist!
MONTAGE FÜHRUNGSSCHIENE
Abb. 9
Copyright by SOLARMATIC , Stand 08.2018. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
KASSETTE
7 cm
Abb. 2
MONTAGE HALTER
Wandmontage Halter
Abb. 4 Abb. 5
(WENN VORHANDEN)
Abb. 10
MONTAGEANLEITUNG
LIEFERUMFANG
oder
Deckenclip
Wandwinkel
für Deckenmontage
für Wandmontage
bis 100 cm Breite: 2 Stück
ab 101 - 150 cm Breite: 3 Stück
ab 150 - 200 cm Breite: 4 Stück
ab 200 - 220 cm Breite: 5 Stück
Deckenmontage Halter
Abb. 6
MONTAGE FÜHRUNGSSCHIENE
Abb. 7
Abb. 11 Abb. 12
1-2 Schrauben Kindersicherung
Abb. 3
(WENN VORHANDEN)
Abb. 8
Abb. 7 - 12:
Montieren
Sie nun die
Führungs-
schienen.
