Befestigung der Fach- und Ablagefinger

Dieses Verfahren beschreibt die Installation der oberen und unteren Ablagefinger.
Ablagefinger müssen neu installiert werden, wenn Sie beispielsweise aufgrund
unsachgemäßen Gebrauchs entfernt werden oder brechen. Es wird empfohlen, die
Fächer zum leichteren Zugriff beim Wiedereinbau zu entfernen. Ziehen Sie die Fächer
einfach heraus und legen Sie diese beiseite.
Untere Ablagefinger
Die unteren Ablagefinger werden vormontiert geliefert und müssen nur noch in ihre
Position eingesetzt werden. Führen Sie diese in die Schlitze an der Unterseite jedes
Fachbodens ein.

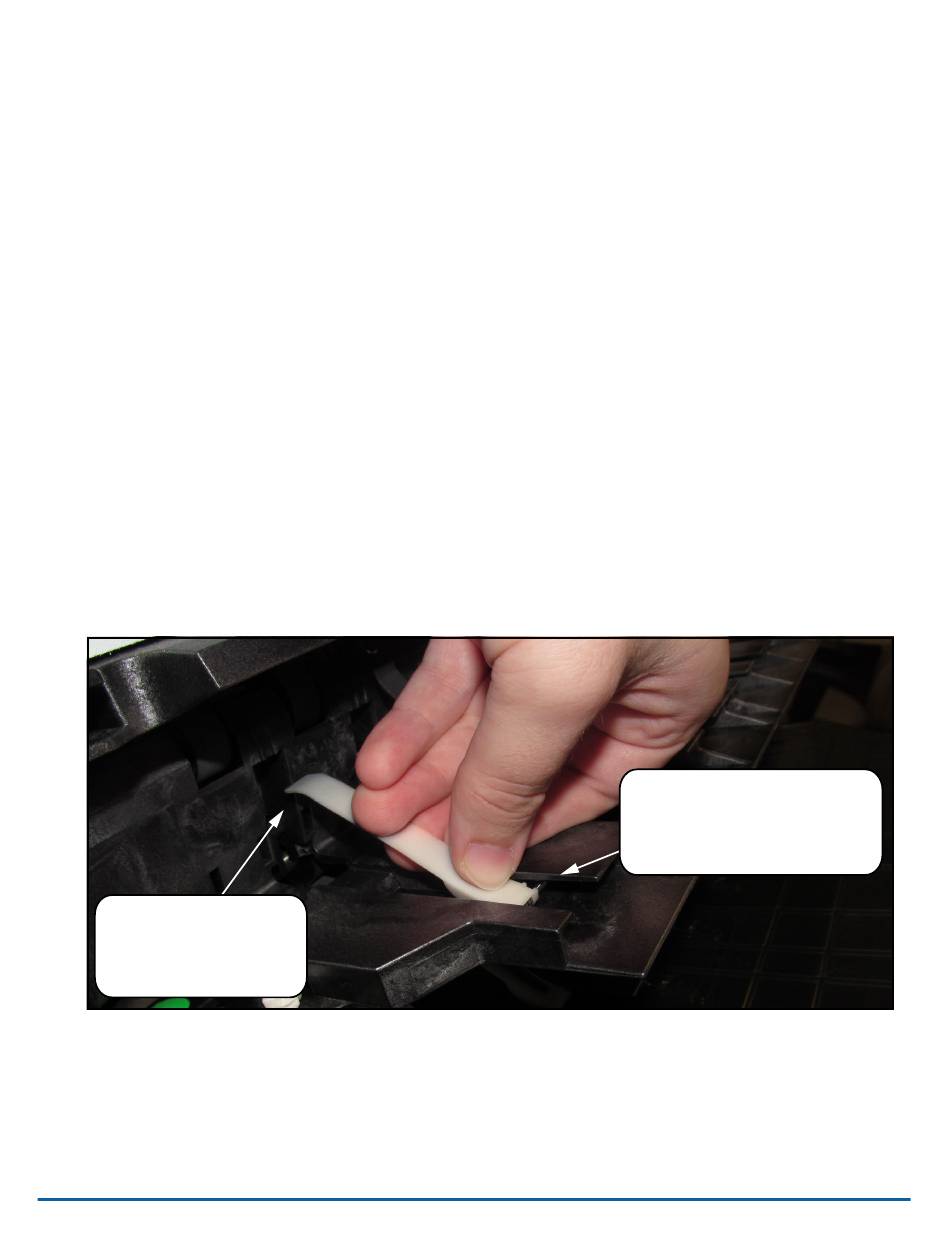

Halten Sie das eine Ende der Ablagefinger im Schlitz zentriert und drücken Sie das
untere Ende nach unten, sodass der Fingerstift unter die kleinen Laschen an jeder
Seite gleiten kann. Lassen Sie den Finger los. Die Feder im Inneren hält den Finger
jetzt in seiner Position gegenüber der Lasche.
Hinweis: Bei der Installation des unteren Fingers ist es wichtig, dass der Finger wie
dargestellt in einem Winkel nach oben ausgerichtet ist. Wenn der Finger
flach nach unten gedrückt wird, kann er nicht installiert werden.
Ende muss
gegenüber Schlitz
ausgerichtet sein
Hinweis: Bei Seriengeräten sind die Ablagefinger schwarz. Der oben abgebildete
weiße Ablagefinger wurde verwendet, um auf dem Foto einen besseren
Kontrast zu erhalten.
Falcon Benutzerhandbuch - Standardscannen - OPEX Corporation
Herunterdrücken,
damit der Stift unter
die Lasche gleiten kann
