Technische Daten
Allzweckeingang – NPN-Konfiguration
Das Netz- und E/A-Breakoutkabel (siehe Netz- und E/A-Breakoutkabel – technische Daten auf Seite 20) kann für die
Verbindung mit einem NPN-kompatiblen SPS-Ausgang verwendet werden. Verbinden Sie Eingänge direkt mit dem
SPS-Ausgang.

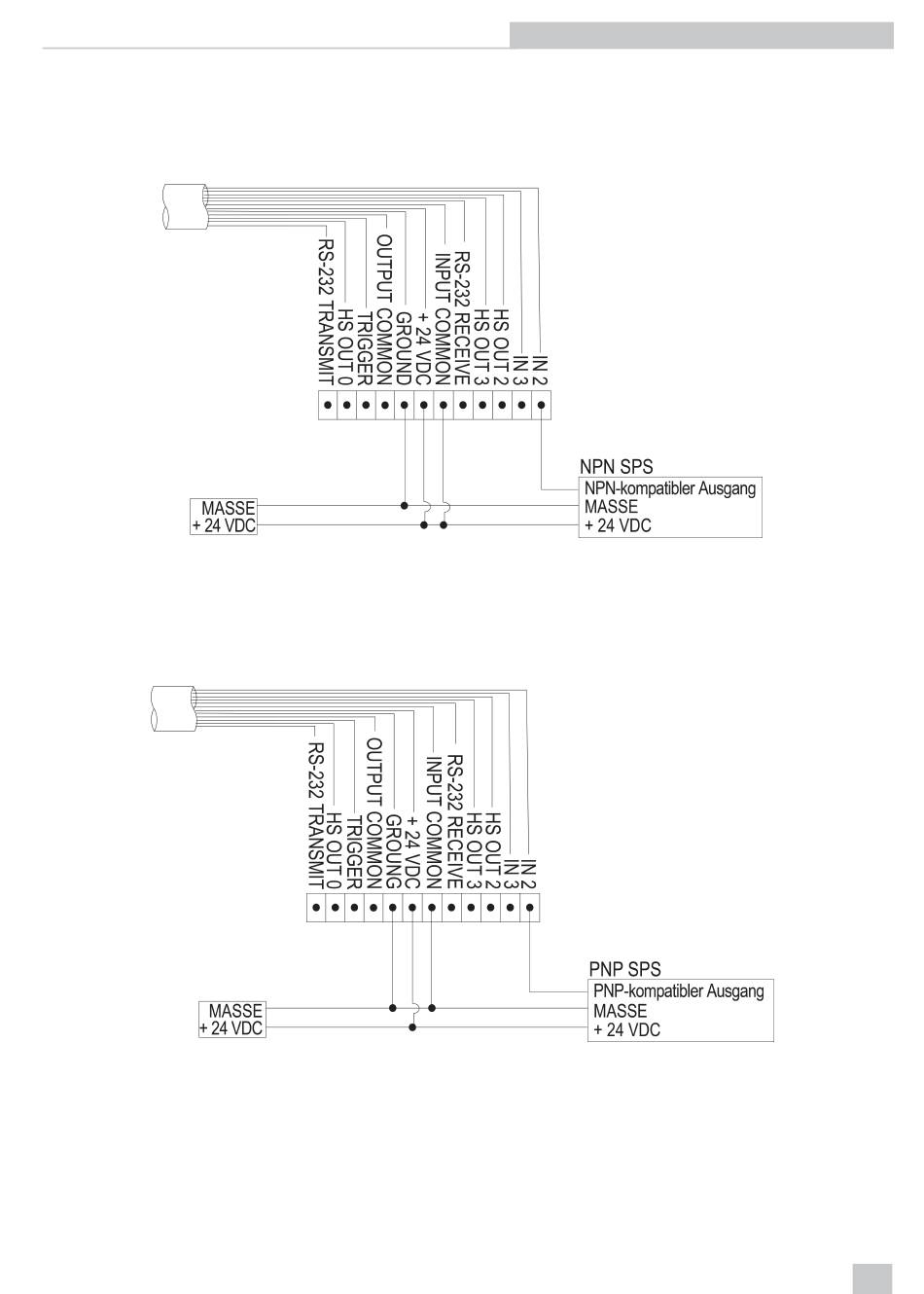

Abbildung 3-3: Allzweckeingang – NPN-Konfiguration
Allzweckeingang – PNP-Konfiguration
Das Netz- und E/A-Breakoutkabel (siehe Netz- und E/A-Breakoutkabel – technische Daten auf Seite 20) kann für die
Verbindung mit einem PNP-kompatiblen SPS-Ausgang verwendet werden. Verbinden Sie Eingänge direkt mit dem
SPS-Ausgang.
Abbildung 3-4: Allzweckeingang – PNP-Konfiguration
