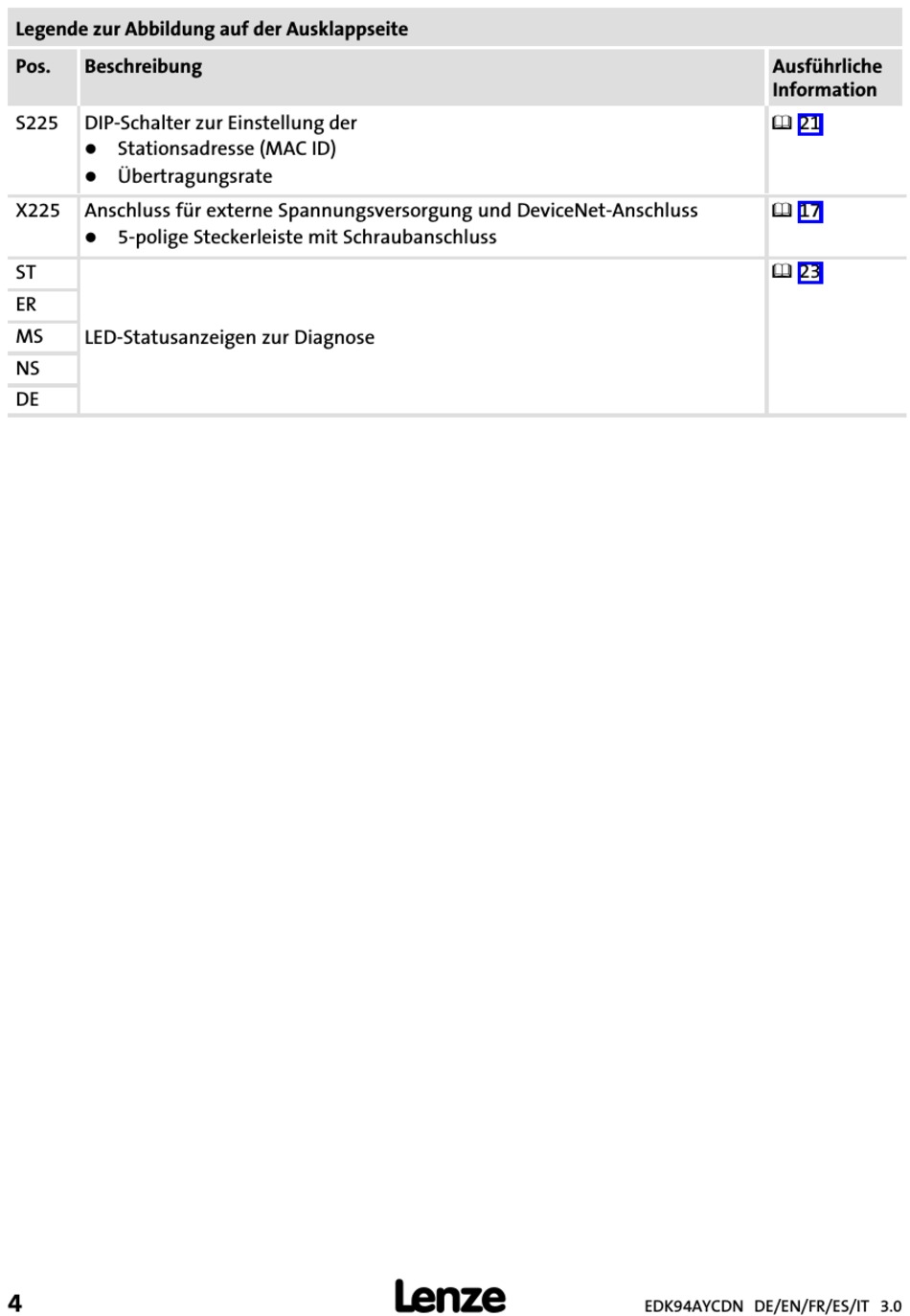

Legende zur Abbildung auf der Ausklappseite
Pos. Beschreibung
S225 DIP−Schalter zur Einstellung der
l
Stationsadresse (MAC ID)
l
Übertragungsrate
X225 Anschluss für externe Spannungsversorgung und DeviceNet−Anschluss
l
5−polige Steckerleiste mit Schraubanschluss
ST
ER
MS
LED−Statusanzeigen zur Diagnose
NS
DE
0Abb. 0Tab. 0
4
l
Ausführliche
Information
^ 21
^ 17
^ 23
EDK94AYCDN DE/EN/FR/ES/IT 3.0
