Betrieb
20

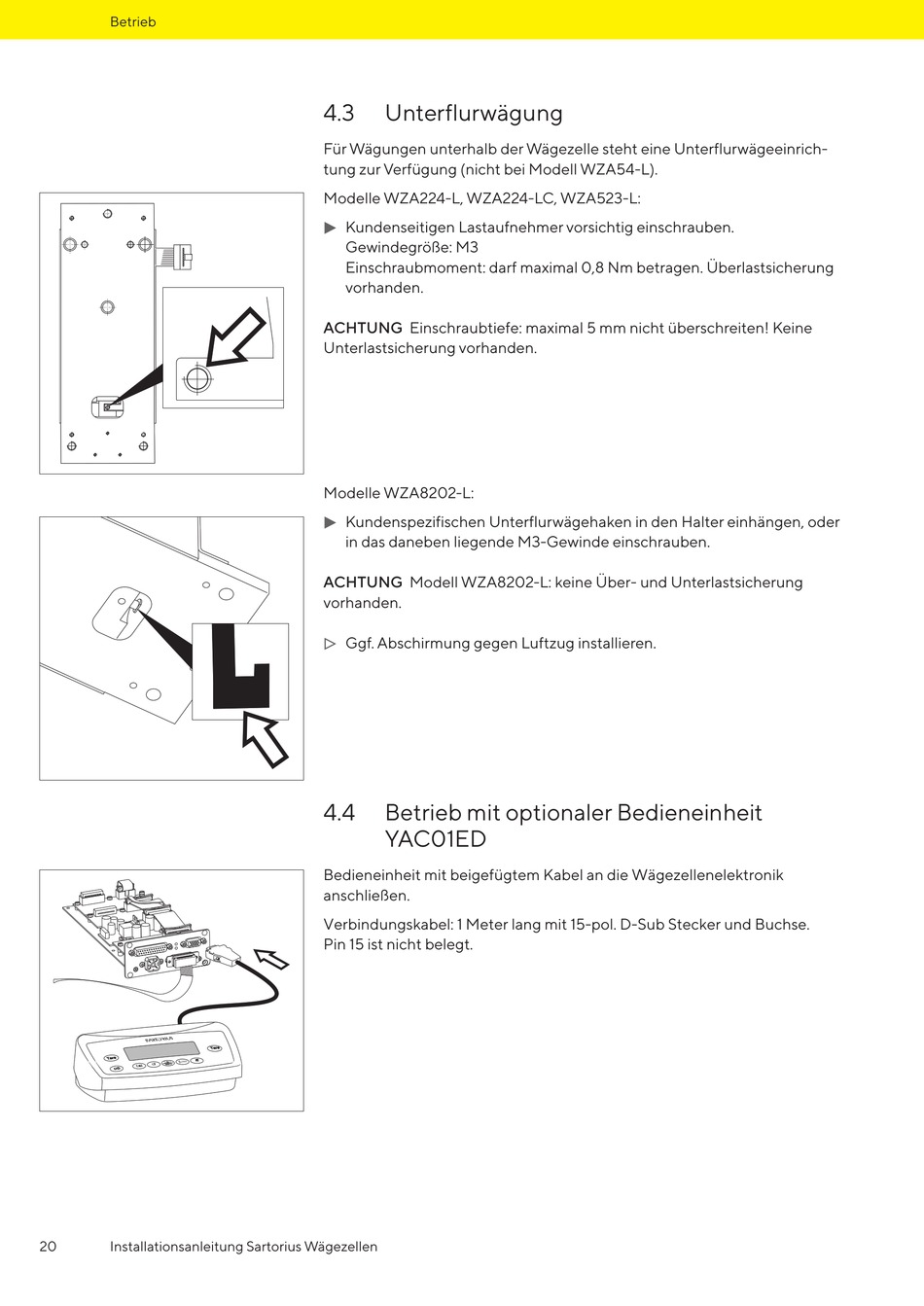

Installationsanleitung Sartorius Wägezellen
4.3
Unterflurwägung
Für Wägungen unterhalb der Wägezelle steht eine Unterflurwägeeinrich-
tung zur Verfügung (nicht bei Modell WZA54-L).
Modelle WZA224-L, WZA224-LC, WZA523-L:
Kundenseitigen Lastaufnehmer vorsichtig einschrauben.
t
Gewindegröße: M3
Einschraubmoment: darf maximal 0,8 Nm betragen. Überlastsicherung
vorhanden.
ACHTUNG Einschraubtiefe: maximal 5 mm nicht überschreiten! Keine
Unterlastsicherung vorhanden.
Modelle WZA8202-L:
Kundenspezifischen Unterflurwägehaken in den Halter einhängen, oder
t
in das daneben liegende M3-Gewinde einschrauben.
ACHTUNG Modell WZA8202-L: keine Über- und Unterlastsicherung
vorhanden.
Ggf. Abschirmung gegen Luftzug installieren.
y
4.4
Betrieb mit optionaler Bedieneinheit
YAC01ED
Bedieneinheit mit beigefügtem Kabel an die Wägezellenelektronik
anschließen.
Verbindungskabel: 1 Meter lang mit 15-pol. D-Sub Stecker und Buchse.
Pin 15 ist nicht belegt.
