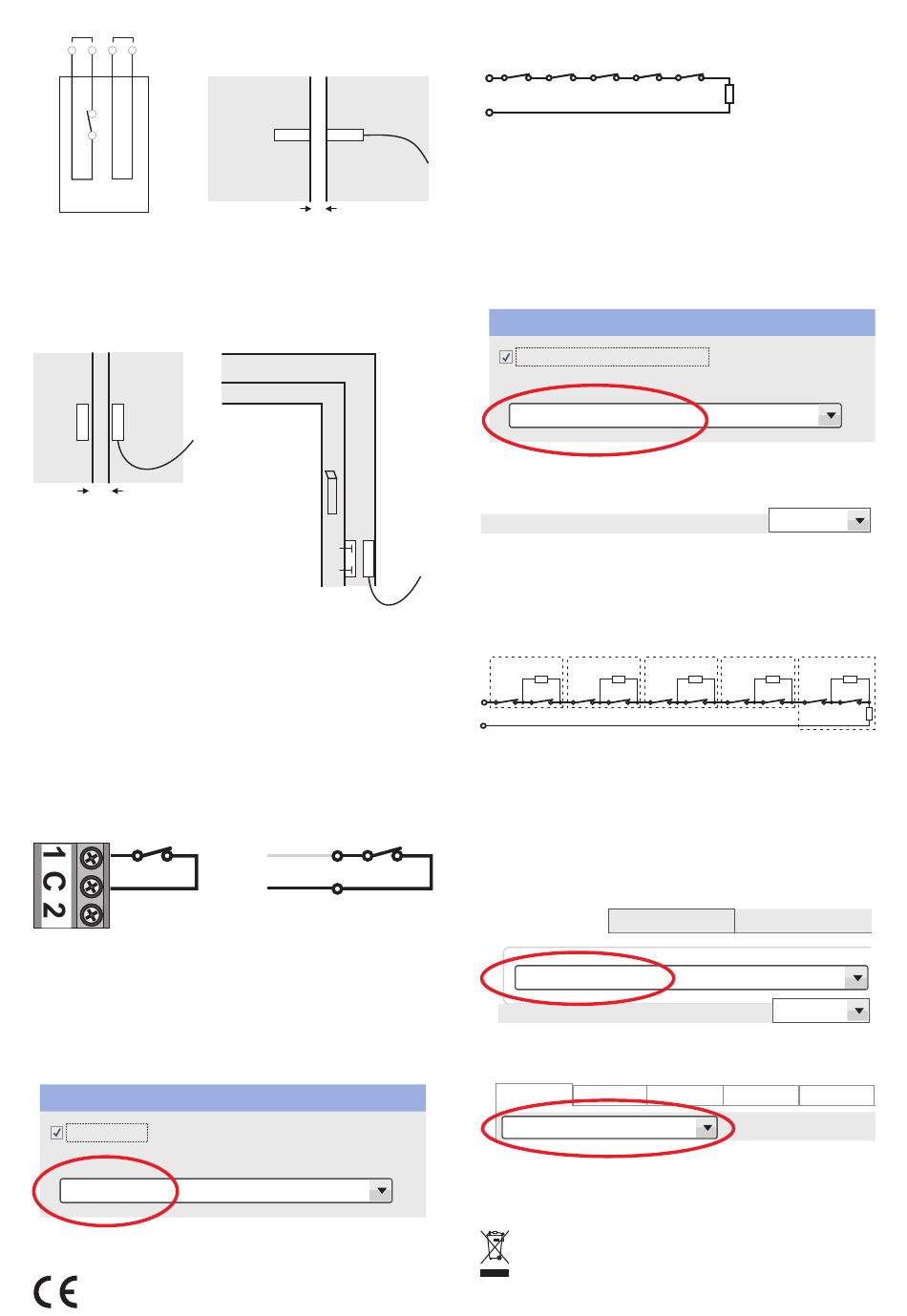

indexa MK07 Bedienungsanleitung Seite 2

Melderkreis Sabotagekreis
Abb. 1
Aufbaumontage
Tür Türrahmen
Kontakt
Magnet
max. 10 mm
Abb. 3
Anschluss an System 9000 über ein Bus-
Eingangsmodul 9000Ex
Die Meldelinie kann auf drei verschiedene Arten (je nach
Eingangsmodul) überwacht werden.
1. Öffnerkontakt (NC)
ACT
Abb. 5
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
Die internen Einstellungen des Moduls 9000E1 (9000E1)
LED-Anzeige
IN1-Eingang
Öffner - (N.C.)
Indexa GmbH Paul-Böhringer-Str. 3 74229 Oedheim
Änderungen vorbehalten, Stand: 2021/03/24
Einbaumontage
Tür Türrahmen
Kontakt
Magnet
max. 10 mm
Abb. 2
Fensterrahmen
Fensterflügel
Kontakt
Magnet
Abb. 4
ACT
weiß
schwarz
2. Widerstandsüberwacht
ACT ACT
Abb. 6
9000E8: R = 1 k ,
9000EA4 / 9000E16: R = je nach Einstellung*
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
Interne Einstellungen vom Magnetkontakt (9000E8)
LED-Anzeige bei Schaltvorgang
Eingang 1: Melder/Gerät 26
Widerstandsüberwacht
* EA4 / E16:
Sabotagewiderstand
3. Doppelwiderstand
(bei EA4 Voreinstellung auch für System 8000 Verdrahtung
verfügbar)
R
ACT
TMP ACT
Abb. 7
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
E16:
Eingänge 1 - 8
9000E1
Eingang 1 - Tür EG Eingang 1 - Tür EG
Doppelwiderstand
Sabotagewiderstand
EA4:
Eingang 1
Doppelwiderstand
Entsorgung
Sie dürfen Verpackungsmaterial oder Geräte nicht im
Hausmüll entsorgen, führen Sie sie der Wiederverwertung zu.
Den zuständigen Recyclinghof bzw. die nächste Sammelstelle
erfragen Sie bei Ihrer Gemeinde.
ACT ACT ACT
R
Ω
Rtmp
für die Eingänge 1-16
R R
ACT ACT
TMP ACT TMP ACT TMP
Eingänge 9 - 16
Rtmp
für die Eingänge 1-16
Eingang 2 Eingang 3 Eingang 4
Funktion des Eingangs
1k0
R R
ACT ACT
ACT TMP ACT
R
TMP
1k0
Ausgänge
